技术领域

本实用新型涉及一种曝气机，具体是一种光伏自动调节曝气装置。

背景技术

曝气机是通过散气叶轮，将“微气泡”直接注入未经处理的污水中，在混凝剂和絮凝剂的共同作用下，悬浮物发生物理絮凝和化学絮凝，从而形成大的悬浮物絮团，在气泡群的浮升作用下“絮团”浮上液面形成浮渣，利用刮渣机从水中分离；不需要清理喷嘴，不会发生阻塞现象；曝气机适用范围广，可用于工业废水处理和生活污水处理，也可用于河道、湖泊等地表水的处理、地下水除铁除锰的给水处理；目前很多曝气机曝气效率低，不容易维护，稳定性差，不能利用太阳能，或者不能利用微弱的太阳能。

实用新型内容

本实用新型的目的在于提供一种光伏自动调节曝气装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种光伏自动调节曝气装置，包括风机、太阳能电池板和控制器，风机右端连接控制器，控制器连接备用电源，太阳能电池板和备用电源相连接，在风机的左端连接主阀门，风量仪右端连接主阀门左端连接气压表，气压表左端设置有生化池，所述生化池的底部设有水压传感器，曝气装置连接气压表；风机设置有备用电源；控制器和风量仪之间是主风道，在主阀门的后端垂直于主风道方向设置有副风道，副风道上设置有副阀门。

作为本实用新型进一步的方案：所述控制器分别与太阳能电池板、风机、备用电源、气压表、水压传感器之间电连接。

作为本实用新型进一步的方案：所述控制器包括电阻R1、芯片IC1、风机M和三极管V2，所述电阻R1的一端连接芯片IC1的引脚2，电阻R1的另一端连接电阻R3和电容C1，电容C1的另一端连接电容C2、电容C3、电阻R6、三极管V2的发射极、电位器RP1、太阳能光伏板、备用电源E的负极和双向晶闸管Q1的一个主电极，电阻R3的另一端连接三极管V2的基极，电位器RP1的另一端连接电阻让和芯片IC1的引脚4，水压传感器P的另一端连接三极管V1的发射极，三极管V1的基极连接电阻R4，电阻R4的另一端连接三极管V2的集电极，芯片IC1的引脚7连接电阻R5，电阻R5的另一端连接风机M、备用电源E的正极和二极管D1的阴极，二极管D1的阳极连接太阳能光伏板的另一端，三极管V1的集电极连接电阻R6的另一端和双向晶闸管Q1的控制极，三极管V2的集电极连接三极管V1的基极，风机M的另一端连接双向晶闸管Q1的另一个主电极和电阻R8。

作为本实用新型进一步的方案：曝气装置设置有三排曝气头，每排曝气头设置有6个。

作为本实用新型进一步的方案：所述芯片IC1的型号为M5172L。

作为本实用新型进一步的方案：所述曝气装置设置有三排曝气头，每排曝气头设置有6个。

作为本实用新型进一步的方案：所述太阳能电池板为单晶硅太阳能板。

作为本实用新型进一步的方案：所述备用电源为蓄电池组。

与现有技术相比，本实用新型的有益效果是：

本实用新型在结构上设计简单合理，使用起来操作方便快捷，曝气效率高，切入时间准确，污水处理效果好，按需工作，节能，噪音低，使用寿命长，设备故障率低，且设置有备用电源，阴雨天气时也可以使用，为人们提供了极大的方便；另外整个曝气操作通过智能控制器来控制，能够根据生化池内的水量选择曝气速度，避免浪费，更有效的使用资源，达到节能的目的。

附图说明

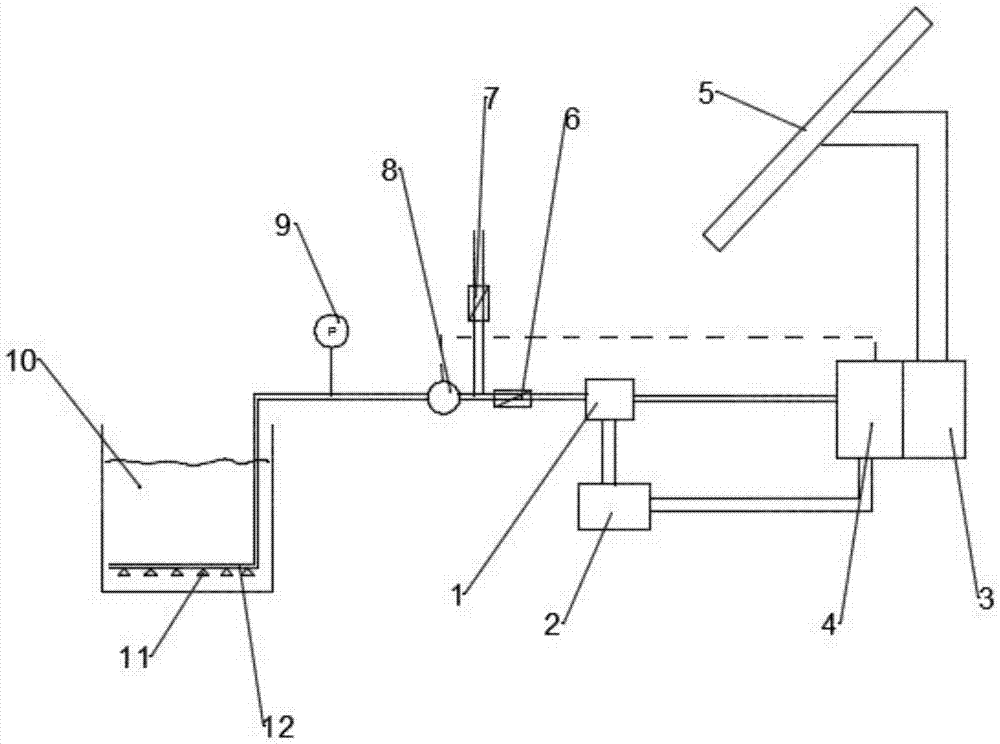

图1为光伏自动调节曝气装置的结构示意图。

图2为光伏自动调节曝气装置中曝气装置的结构示意图。

图3为控制器的内部电路图。

图中：1-风机、2-第一备用电源、3-第二备用电源、4-控制器、5-太阳能电池板、6-主阀门、7-副阀门、8-风量仪、9-气压表、10-生化池、11-曝气头、12-曝气装置、13-水压传感器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种光伏自动调节曝气装置，其特征在于，包括风机1、太阳能电池板5和控制器4，风机1右端连接控制器4，控制器4连接第二备用电源3，太阳能电池板5和第二备用电源3相连接，在风机1的左端连接主阀门6，风量仪8右端连接主阀门6左端连接气压表9，气压表9左端设置有生化池10，所述生化池10的底部设有水压传感器13，曝气装置12连接气压表9；风机1设置有第一备用电源2；控制器4和风量仪8之间是主风道，在主阀门6的后端垂直于主风道方向设置有副风道，副风道上设置有副阀门7，所述控制器4分别与太阳能电池板5、风机1、第二备用电源3、气压表9、水压传感器13之间电连接，曝气装置12设置有三排曝气头11，每排曝气头11设置有6个。

本实用新型的工作原理是：

本实用新型在使用时，太阳能电池板5吸收光能转化成化学能储存在第二备用电源3中，控制器4可以控制整个电路装置，通过控制器4控制第二备用电源3为风机1提供电能，风机1工作之后，风会沿着通气管道进入曝气装置12，然后进过曝气头11进入生化池，在通气的同时气压表9会显示实时压强。

整个曝气操作通过控制器4控制，控制器4的具体电路如图3所示，电路中的芯片IC1为零压集成触发器，芯片IC1的2脚产生脉冲输出，此脉冲经过电阻R1和电容C1组成的积分电路后再进入三极管V1的和三极管V1放大，最终加在单向晶闸管Q1的控制极，图中的P为水压传感器，其等效电阻值随着生化池10的水位高低变化而变化，因此水位高时，水压传感器P的等效阻值降低，流过三极管V2的电压升高，双向晶闸管Q1的控制极电压升高，Q1的导通角加大，风机1的转速增加，反之，转速降低。

本实用新型在结构上设计简单合理，使用起来操作方便快捷，曝气效率高，切入时间准确，污水处理效果好，按需工作，节能，噪音低，使用寿命长，设备故障率低，且设置有备用电源，阴雨天气时也可以使用，为人们提供了极大的方便；另外整个曝气操作通过智能控制器来控制，能够根据生化池内的水量选择曝气速度，避免浪费，更有效的使用资源，达到节能的目的。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
