技术领域

本实用新型涉及弱电箱技术领域，更具体地说，涉及一种便于维护的预埋型弱电箱。

背景技术

随着人们生活水平的提高，对生活质量的要求也越来越高，居家生活已从原有的应用型向舒适型和智能型转变，现代资讯科技的发展，各种信息家电产品(电话、电视、电脑、视听产品等)的普及，特别是因特网/宽带小区的出现，正在改变着人们的生活方式，于是家用弱电箱应运而生了。

弱电箱，顾名思义是较弱电压线路的集中箱，一般用于现代家居装修中，如网线，电话线，电脑的显示器，USB线，电视的VGA,天线等都可以放置其中;而如果这些东西没有顺序的放，就是一大团线，非常乱，显得不和谐，还会影响清理。总之，弱电箱就是用来装这些设备和电线的。

目前家用的弱电箱通常采用预埋式，将弱电箱安装在墙壁内，既能方便墙内电路的收纳，也节省了空间，但是缺点也很明显，在弱电箱出现故障需要进行维护时，由于弱电内部空间较小，因而在对其内部的各种元件进行维护时较为不便，从而降低了操作者的维护效率。

实用新型内容

1．要解决的技术问题

针对现有技术中存在的问题，本实用新型的目的在于提供一种便于维护的预埋型弱电箱，它可以实现将放置在移动台上的元件移至弱电箱外侧，并使用可收纳的支脚对移动台进行支撑，降低了维护的难度，从而可以提高维护人员的工作效率。

2．技术方案

为解决上述问题，本实用新型采用如下的技术方案。

一种便于维护的预埋型弱电箱，包括预埋式弱电箱，所述预埋式弱电箱下侧内壁开凿有两个相互对称的滑槽，所述滑槽内滑动连接有滑块，所述滑块上端固定连接有移动台，所述滑槽的内壁固定连接有两个相互对称的外挡块，所述滑块外端固定连接有两个相互对称的内挡块，所述外挡块位于内挡块外侧，所述滑块底端开凿有收纳槽，所述收纳槽的前后内壁之间固定连接有转轴，所述转轴的外端转动连接有支脚，所述支脚与收纳槽的内壁之间固定连接有两个相互对称的扭力弹簧，所述扭力弹簧位于转轴外侧，所述支脚远离收纳槽的内底端的一端固定连接有圆头垫，可以实现将放置在移动台上的元件移至弱电箱外侧，并使用可收纳的支脚对移动台进行支撑，降低了维护的难度，从而可以提高维护人员的工作效率。

进一步的，所述预埋式弱电箱的外端开凿有多个均匀分布的散热孔，通过设置散热孔，可以有效的减少在使用过程中预埋式弱电箱内部产生的热量，从而可以减少预埋式弱电箱内热量堆积，从而使得内部的电气元件损坏的可能性。

进一步的，所述滑块的外端开凿有两个相互对称的半圆槽，所述半圆槽与收纳槽相连通，通过设置半圆槽，可以方便操作者在将滑块滑出时，将位于收纳槽内的支脚抠出。

进一步的，所述外挡块和内挡块的内部均固定连接有磁铁块，两个所述磁铁块相互匹配，通过设置相互匹配的磁铁块，可以使得外挡块和内挡块吸附的更加紧密，从而减少在维护过程中，滑槽和滑块之间出现相互滑动的可能性。

进一步的，所述移动台的外端固定连接有把手，所述把手表面刻有防滑纹，通过设置弧形槽，可以方便操作者进行维护前，方便通过把手将移动台以及安装在其上的元件抽出，通过设置防滑纹，可以减少在拉动的过程中，出现打滑的可能性。

进一步的，所述支脚的外端开凿有两个弧形槽，所述弧形槽内转动连接有滚轮，通过设置弧形槽和滚轮，可以在滑动滑块的过程中，使得滚轮位于滑槽的内底端上滚动，从而使得滑槽和滑块之间滑动的更加流畅。

3．有益效果

相比于现有技术，本实用新型的优点在于：

（1）本方案可以实现将放置在移动台上的元件移至弱电箱外侧，并使用可收纳的支脚对移动台进行支撑，降低了维护的难度，从而可以提高维护人员的工作效率。

（2）预埋式弱电箱的外端开凿有多个均匀分布的散热孔，通过设置散热孔，可以有效的减少在使用过程中预埋式弱电箱内部产生的热量，从而可以减少预埋式弱电箱内热量堆积，从而使得内部的电气元件损坏的可能性。

（3）滑块的外端开凿有两个相互对称的半圆槽，半圆槽与收纳槽相连通，通过设置半圆槽，可以方便操作者在将滑块滑出时，将位于收纳槽内的支脚抠出。

（4）外挡块和内挡块的内部均固定连接有磁铁块，两个磁铁块相互匹配，通过设置相互匹配的磁铁块，可以使得外挡块和内挡块吸附的更加紧密，从而减少在维护过程中，滑槽和滑块之间出现相互滑动的可能性。

（5）移动台的外端固定连接有把手，把手表面刻有防滑纹，通过设置弧形槽，可以方便操作者进行维护前，方便通过把手将移动台以及安装在其上的元件抽出，通过设置防滑纹，可以减少在拉动的过程中，出现打滑的可能性。

（6）支脚的外端开凿有两个弧形槽，弧形槽内转动连接有滚轮，通过设置弧形槽和滚轮，可以在滑动滑块的过程中，使得滚轮位于滑槽的内底端上滚动，从而使得滑槽和滑块之间滑动的更加流畅。

附图说明

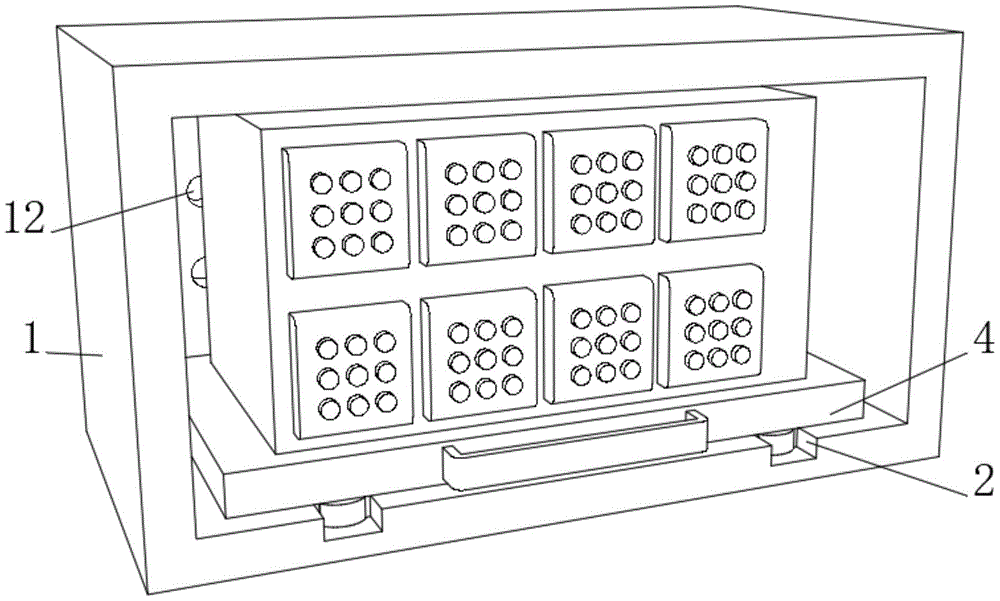

图1为本实用新型的整体的立体图；

图2为本实用新型的维护时的立体图；

图3为本实用新型的局部的剖面图；

图4为图3中A处的结构示意图；

图5为本实用新型的支脚部分的立体图；

图6为图5中B处的结构示意图。

图中标号说明：

1预埋式弱电箱、2滑槽、3滑块、4移动台、5外挡块、6内挡块、7收纳槽、8转轴、9支脚、10扭力弹簧、11圆头垫、12散热孔、13半圆槽、14弧形槽、15滚轮、16把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1：

请参阅图1-6，一种便于维护的预埋型弱电箱，包括预埋式弱电箱1，预埋式弱电箱1下侧内壁开凿有两个相互对称的滑槽2，滑槽2内滑动连接有滑块3，滑块3上端固定连接有移动台4，滑槽2的内壁固定连接有两个相互对称的外挡块5，滑块3外端固定连接有两个相互对称的内挡块6，外挡块5位于内挡块6外侧，滑块3底端开凿有收纳槽7，收纳槽7的前后内壁之间固定连接有转轴8，转轴8的外端转动连接有支脚9，支脚9与收纳槽7的内壁之间固定连接有两个相互对称的扭力弹簧10，支脚9与滑块3垂直时，扭力弹簧10处于未扭紧状态，支脚9被收纳进收纳槽7内时，扭力弹簧10处于扭紧状态，扭力弹簧10位于转轴8外侧，支脚9远离收纳槽7的内底端的一端固定连接有圆头垫11，圆头垫11由橡胶材质制成，圆头垫11的表面刻有防滑纹，圆头垫11与支脚9的长度之和略大于收纳槽7的长度，可以实现将放置在移动台4上的元件移至弱电箱外侧，并使用可收纳的支脚9对移动台4进行支撑，降低了维护的难度，从而可以提高维护人员的工作效率。

请参阅图1-2，预埋式弱电箱1的外端开凿有多个均匀分布的散热孔12，通过设置散热孔12，可以有效的减少在使用过程中预埋式弱电箱1内部产生的热量，从而可以减少预埋式弱电箱1内热量堆积，从而使得内部的电气元件损坏的可能性，滑块3的外端开凿有两个相互对称的半圆槽13，半圆槽13与收纳槽7相连通，通过设置半圆槽13，可以方便操作者在将滑块3滑出时，将位于收纳槽7内的支脚9抠出，移动台4的外端固定连接有把手16，把手16表面刻有防滑纹，通过设置弧形槽14，可以方便操作者进行维护前，方便通过把手16将移动台4以及安装在其上的元件抽出，通过设置防滑纹，可以减少在拉动的过程中，出现打滑的可能性。

请参阅图3-6，外挡块5和内挡块6的内部均固定连接有磁铁块，两个磁铁块相互匹配，通过设置相互匹配的磁铁块，可以使得外挡块5和内挡块6吸附的更加紧密，从而减少在维护过程中，滑槽2和滑块3之间出现相互滑动的可能性，支脚9的外端开凿有两个弧形槽14，弧形槽14内转动连接有滚轮15，通过设置弧形槽14和滚轮15，可以在滑动滑块3的过程中，使得滚轮15位于滑槽2的内底端上滚动，从而使得滑槽2和滑块3之间滑动的更加流畅。

操作者在使用本实用新型时，第一步，握住把手16将移动台4慢慢抽出，直至外挡块5与内挡块6相抵，第二步，操作者使用手指，分别穿过两个半圆槽13，将支脚9从收纳槽7内转出，借助扭力弹簧10的复位性，使得支脚9绕着支脚9转动，直至支脚9与滑块3相互垂直，使得圆头垫11与地面相抵，使得支脚9对滑块3和移动台4制成，与现有技术相比，本实用新型可以实现将放置在移动台4上的元件移至弱电箱外侧，并使用可收纳的支脚9对移动台4进行支撑，降低了维护的难度，从而可以提高维护人员的工作效率。

以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
