技术领域

本实用新型涉及一种葡萄架，具体是一种葡萄酿酒光调节支架。

背景技术

在酿酒葡萄的种植生产中，光照是影响果实成熟、风味物质代谢最重要的环境因素之一。葡萄植株的光透过率、二氧化碳交换速率和叶片干物质生产速率相关联。葡萄的嗜光植物，浆果着色、糖分积累和酸度高低都与光存在紧密关系。葡萄只有在光照良好的条件下才能作色良好，光照增强利于葡萄果皮和葡萄酒中物质的积累，提升葡萄酒的颜色和感官品质。现在的葡萄调光架一般采用固定式平面种植架，架子的高度不变，角度不变，不能适应葡萄种植时的采光需求，极大影响葡萄的生长。

实用新型内容

本实用新型的目的在于提供一种葡萄酿酒光调节支架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种葡萄酿酒光调节支架，包括固定底板和两个支架手臂，所述固定底板上端面上设置有两个固定座，两个固定座上均设置有与之转动连接的调节丝杆轴，所述固定底板上设置有固定立杆，所述固定立杆的顶端固定连接有固定横杆，所述固定横杆上设置有多个线性等距排列的驱动凸杆，两个所述调节丝杆轴上均设置有与之螺纹配合的调节驱动块，所述调节驱动块上设置有与之铰接的调节摆动杆，所述调节摆动杆上设置有驱动条形孔，所述驱动凸杆外端伸入驱动条形孔内，所述支架手臂固定在调节摆动杆顶端，所述调节丝杆轴的外端还设置有驱动装置，所述驱动装置上端设置有脚踏板，所述驱动装置包括设置在调节丝杆轴轴段上的固定套，所述固定套的外侧设置有内棘轮，内棘轮顶端与脚踏板固定连接，所述内棘轮与固定套之间设置有多个与内棘轮相配合的驱动齿。

作为本实用新型进一步的方案：两个所述调节丝杆轴之间通过连接套相连接，两个所述调节丝杆轴均与连接套转动连接。

作为本实用新型再进一步的方案：所述连接套与固定立杆通过轴承转动连接

作为本实用新型再进一步的方案：所述连接套的侧壁上穿插有固定销。

作为本实用新型再进一步的方案：两个调节丝杆轴上均设置有两个驱动装置，且同一个调节丝杆轴上的两个驱动装置中的内棘轮棘齿旋向相反。

与现有技术相比，本实用新型的有益效果是：分别脚踩两个脚踏板通过驱动装置带动调节丝杆轴转动，调节丝杆轴通过与调节驱动块的螺纹配合连接带动调节摆动杆下端左右移动，而调节摆动杆通过驱动条形孔和驱动凸杆的作用使得其上端摆动，从而改变了两个支架手臂的夹角，从而可以改变支架手臂上叶片对果穗的遮挡，使得果穗充分曝光，利于浆果的调色和成熟，而固定销可以将连接套与两根调节丝杆轴连接固定，从而可以同时对支架手臂进行操作，方便快捷，也可以对单个支架手臂进行摆动，适应性强，而多个驱动凸杆的设置可以调节两个支架手臂底部之间的距离，使得两侧叶片遮挡范围减小。本实用新型结构简单，方便操作，可多方位调节，可解决葡萄不同发育期的光照射问题，，且固定牢固，实用性较强。

附图说明

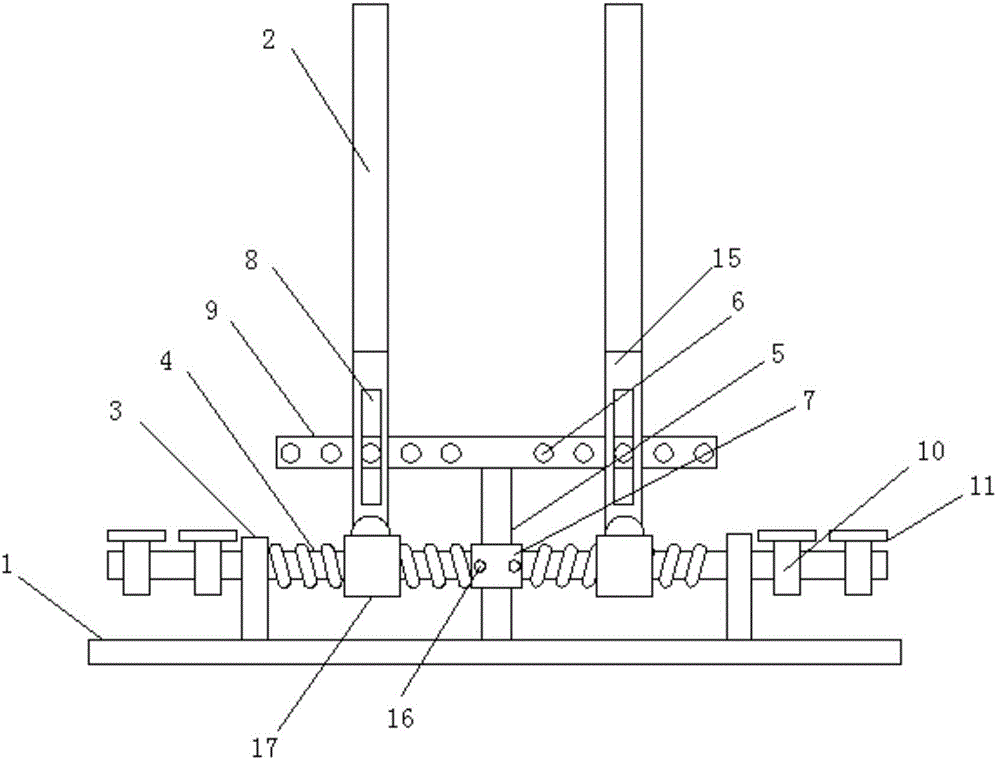

图1为葡萄酿酒光调节支架的结构示意图。

图2为葡萄酿酒光调节支架中驱动装置的结构示意图。

其中：固定底板1、支架手臂2、固定座3、调节丝杆轴4、固定立杆5、驱动凸杆6、连接套7、驱动条形孔8、固定横杆9、驱动装置10、脚踏板11、内棘轮12、固定套13、驱动齿14、调节摆动杆15、固定销16、调节驱动块17。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，本实用新型实施例中，一种葡萄酿酒光调节支架，包括固定底板1和两个支架手臂2，所述固定底板1上端面上设置有两个固定座3，两个固定座3上均设置有与之转动连接的调节丝杆轴4，两个所述调节丝杆轴4之间通过连接套7相连接，两个所述调节丝杆轴4均与连接套7转动连接，所述连接套7的侧壁上穿插有固定销16，所述固定底板1上设置有固定立杆5，所述连接套7与固定立杆5通过轴承转动连接，所述固定立杆5的顶端固定连接有固定横杆9，所述固定横杆9上设置有多个线性等距排列的驱动凸杆6，两个所述调节丝杆轴4上均设置有与之螺纹配合的调节驱动块17，所述调节驱动块17上设置有与之铰接的调节摆动杆15，所述调节摆动杆15上设置有驱动条形孔8，所述驱动凸杆6外端伸入驱动条形孔8内，所述支架手臂2固定在调节摆动杆15顶端，所述调节丝杆轴4的外端还设置有驱动装置10，所述驱动装置10上端设置有脚踏板11，所述驱动装置10包括设置在调节丝杆轴4轴段上的固定套13，所述固定套13的外侧设置有内棘轮12，内棘轮12顶端与脚踏板11固定连接，所述内棘轮12与固定套13之间设置有多个与内棘轮12相配合的驱动齿14，所述驱动齿14的一端与固定套13外侧壁通过扭簧相连接，两个调节丝杆轴4上均设置有两个驱动装置10，且同一个调节丝杆轴4上的两个驱动装置10中的内棘轮12棘齿旋向相反。

本实用新型的工作原理是：分别脚踩两个脚踏板11通过驱动装置10带动调节丝杆轴4转动，调节丝杆轴4通过与调节驱动块17的螺纹配合连接带动调节摆动杆15下端左右移动，而调节摆动杆15通过驱动条形孔8和驱动凸杆6的作用使得其上端摆动，从而改变了两个支架手臂2的夹角，从而可以改变支架手臂2上叶片对果穗的遮挡，使得果穗充分曝光，利于浆果的调色和成熟，而固定销16可以将连接套7与两根调节丝杆轴4连接固定，从而可以同时对支架手臂2进行操作，方便快捷，也可以对单个支架手臂2进行摆动，适应性强，而多个驱动凸杆6的设置可以调节两个支架手臂2底部之间的距离，使得两侧叶片遮挡范围减小。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
