技术领域

本实用新型属于电气工程相关技术领域，具体涉及一种具有防震防倾斜连接件的户外用电力柜。

背景技术

电力柜即配电柜，配电柜分动力配电柜和照明配电柜、计量柜，是配电系统的末级设备，配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合，电动机控制中心用于负荷集中、回路较多的场合，它们把上一级配电设备某一电路的电能分配给就近的负荷，这级设备应对负荷提供保护、监视和控制。

现有的技术存在以下问题：现有的户外电力柜在使用时由于电力柜安装在户外遇到危险情况很多，但户外电力柜的防震防倾斜能力不强，导致震动时电力传输受到影响。

实用新型内容

本实用新型的目的在于提供一种具有防震防倾斜连接件的户外用电力柜，以解决上述背景技术中提出的户外电力柜的防震防倾斜能力不强的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种具有防震防倾斜连接件的户外用电力柜，包括墙体和防震底座，所述防震底座的上端端面连接有墙体，所述墙体的左端端面连接有侧边门，所述侧边门的上方设置有遮挡板，所述遮挡板的上方设置有通风口，所述墙体的前端端面连接有维修门，所述维修门的前端端面偏左处卡接有门锁，所述墙体的上端端口连接有防水顶，所述防震底座包括承重板、橡胶块、承重弹簧和底板，所述底板的内表面下端端面连接有承重弹簧，所述承重弹簧的中间连接有橡胶块，所述橡胶块的上端端面胶连有承重板。

优选的，所述门锁包括挤压块、锁边和掀开块，所述锁边的下端连接有掀开块，所述掀开块的上端端面胶连有挤压块。

优选的，所述通风口包括连接板、固定边和导流块，所述连接板的内表面胶连有导流块，所述导流块的内表面胶连有固定边。

优选的，所述维修门共设置有三个，三个所述维修门的大小和构造均相同，所述门锁共设置有四个，四个所述门锁的大小和构造均相同。

优选的，所述承重弹簧共设置有九个，九个所述承重弹簧的大小和构造均相同，所述承重板的上端与墙体的下端端面胶连。

优选的，所述掀开块向上掀起挤压块会朝锁边的内部凹陷从而开启门锁内部的锁扣。

优选的，所述固定边斜向上胶连在导流块内表面，所述连接板卡接在墙体、侧边门和维修门的外表面。

优选的，所述通风口共设置有六个，六个所述通风口的大小和构造均相同。

与现有技术相比，本实用新型提供了一种具有防震防倾斜连接件的户外用电力柜，具备以下有益效果：

1.本实用新型有承重板、橡胶块、承重弹簧和底板组成的防震底座，采用橡胶块来吸收震动的同时承受部分重量，承重弹簧能很好的支撑承重板的同时缓解承重板晃动，使承重板能够在晃动过程中受到来自承重弹簧的支撑，从而有效的减缓墙体的晃动，保护墙体内部的电路。

2.本实用新型有连接板、固定边和导流块组成的通风口，采用斜向上设置的固定边来通风能很好的保持墙体内外部空气流通的同时保证雨水无法顺着固定边流入墙体内部，同时侧边门上方设置的通风口能有效使墙体4内部热空气流出，从而形成墙体内部的空气循环。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

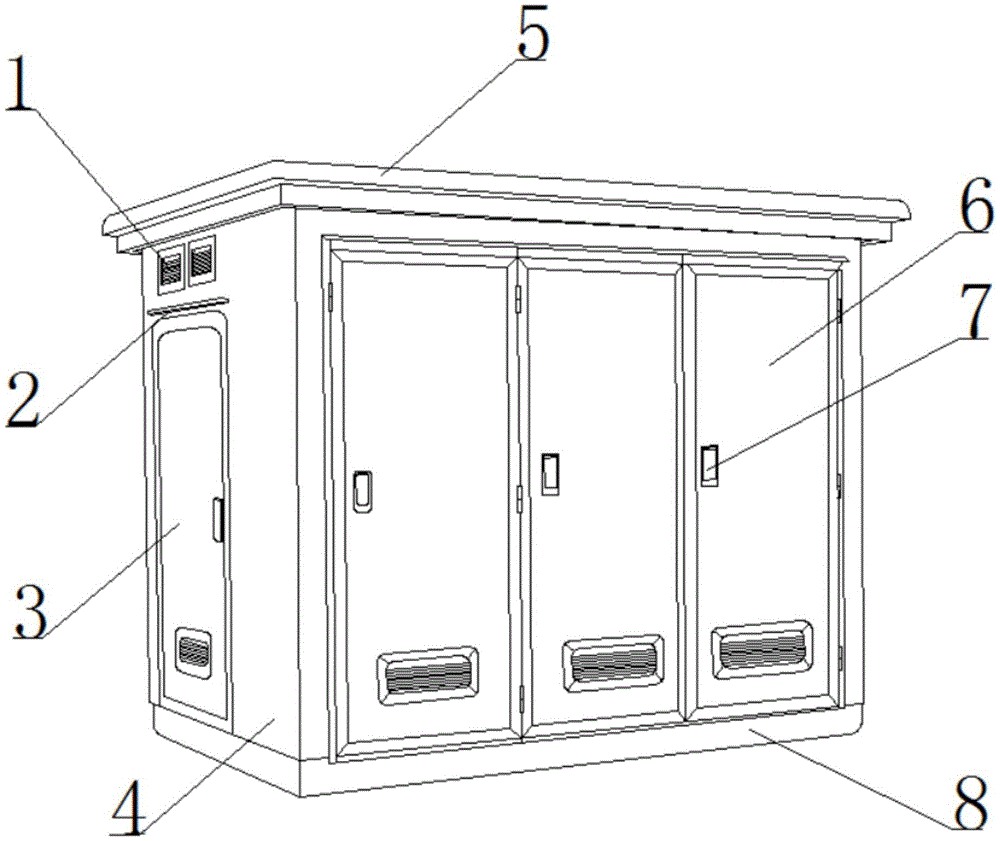

图1为本实用新型提出的一种具有防震防倾斜连接件的户外用电力柜结构示意图；

图2为本实用新型提出的防震底座的结构示意图；

图3为本实用新型提出的门锁的结构示意图；

图4为本实用新型提出的通风口的结构示意图；

图中：1、通风口；2、遮挡板；3、侧边门；4、墙体；5、防水顶；6、维修门；7、门锁；8、防震底座；11、连接板；12、固定边；13、导流块；71、挤压块；72、锁边；73、掀开块；81、承重板；82、橡胶块；83、承重弹簧；84、底板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：

一种具有防震防倾斜连接件的户外用电力柜，包括墙体4和防震底座8，防震底座8的上端端面连接有墙体4，墙体4的左端端面连接有侧边门3，侧边门3的上方设置有遮挡板2，遮挡板2的上方设置有通风口1，墙体4的前端端面连接有维修门6，维修门6的前端端面偏左处卡接有门锁7，墙体4的上端端口连接有防水顶5，防震底座8包括承重板81、橡胶块82、承重弹簧83和底板84，底板84的内表面下端端面连接有承重弹簧83，承重弹簧83的中间连接有橡胶块82，橡胶块82的上端端面胶连有承重板81。

一种具有防震防倾斜连接件的户外用电力柜，门锁7包括挤压块71、锁边72和掀开块73，锁边72的下端连接有掀开块73，掀开块73的上端端面胶连有挤压块71，胶连能很好的连接掀开块73和挤压块71，保证掀开块73和挤压块71的相对位置的同时保证连接稳定。

一种具有防震防倾斜连接件的户外用电力柜，通风口1包括连接板11、固定边12和导流块13，连接板11的内表面胶连有导流块13，导流块13的内表面胶连有固定边12，通风口1能使墙体4与外部空气形成循环，保证墙体4内部热气能散发到外部空气中，维修门6共设置有三个，三个维修门6的大小和构造均相同，门锁7共设置有四个，四个门锁7的大小和构造均相同，三个维修门6能增大维修空间，给维修人员提供空间从而方便维修，承重弹簧83共设置有九个，九个承重弹簧83的大小和构造均相同，承重板81的上端与墙体4的下端端面胶连，九个承重弹簧83能稳定支撑承重板81，保证承重板81在不受到外力作用下能稳定支撑墙体4，掀开块73向上掀起挤压块71会朝锁边72的内部凹陷从而开启门锁7内部的锁扣，能方便侧边门3和维修门的开关，从而方便进行维修和保养，固定边12斜向上胶连在导流块13内表面，连接板11卡接在墙体4、侧边门3和维修门6的外表面，斜向上设置的固定边12能在保证通风的情况下同时能很好的防止雨水流进墙体4内部从而保护墙体4内部电路，通风口1共设置有六个，六个通风口1的大小和构造均相同，六个通风口1能增加墙体4的内外空气流动，从而使墙体4的热气更快的流出，减少电子设备因温度过高而发生故障。

本实用新型的工作原理及使用流程：本实用新型安装好过后，在需要使用时首先将手放在掀开块73上，将掀开块73向上拉，则挤压块71向锁边72内部陷入，继续向上拉掀开块73则门锁7内部锁扣打开，将维修门6向外拉，则维修门6围绕铰链转动，随后将侧边门3向外拉，则侧边门3打开，将需要安装的电力线安装在墙体4内部的接电线上，安装好后，将侧边门3和维修门6关闭，将掀开块73向下按，则挤压块71向上转动，门锁7内部锁扣关闭，则电力柜可以开始正常运作，当户外下雨时，防水顶5防止水进入墙体4内部，遮挡板2阻挡雨水顺着墙体4流进侧边门3上端和墙体4的缝隙中，斜向上设置的固定边12能在保证通风的情况下同时能很好的防止雨水流进墙体4内部从而保护墙体4内部电路，当户外地面震动时，地面将震动传到底板84上，底板84震动带动橡胶块82和承重弹簧83震动，由于橡胶块82震动传递性差，则经过橡胶块82的震动大大减小，承重板81接收到小部分震动，承重板81将震动传递给墙体4，墙体4震动开始晃动，带动承重板81晃动，由于承重板81下端连接有承重弹簧83，则承重板81晃动缓慢减小，直至整个装置恢复静止。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
