技术领域

本实用新型涉及辅助装置，尤其涉及一种辅助太阳能板聚光吸收光能装置。

背景技术

太阳能板，单体太阳电池不能直接做电源使用。作电源必须将若干单体电池串、并联连接和严密封装成组件。太阳能板（也叫太阳能电池组件）是太阳能发电系统中的核心部分，也是太阳能发电系统中最重要的部分。

聚光意义是光的聚焦式准直。

目前，太阳能的利用越来越广泛，然而太阳能板只能单一的朝着一个方向，不能最大限度的利用光能，造成资源利用的不充分，因此亟需研发一种能够随时调整太阳能板角度的、使用方便的辅助太阳能板聚光吸收光能装置。

实用新型内容

（1）要解决的技术问题

本实用新型为了克服太阳能板只能单一的朝着一个方向、不能最大限度的利用光能、造成资源利用的不充分的缺点，本实用新型要解决的技术问题是提供一种能够随时调整太阳能板角度的、使用方便的辅助太阳能板聚光吸收光能装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种辅助太阳能板聚光吸收光能装置，包括有固定架、第一支杆、气缸、伸缩杆、倾斜板、第二支杆、第一轴承、凸透镜、太阳能板和第一转轴，底座上从左到右依次安装有第一支杆和气缸，第一支杆上通过铰接连接的防止设有倾斜板，气缸内滑动式设有伸缩杆，伸缩杆上端与倾斜板通过铰接连接的防止相连，倾斜板上部设有太阳能板和第二支杆，第二支杆上安装有第一轴承第一轴承内设有第一转轴，第一转轴上设有凸透镜。

优选地，还包括有手动装置，手动装置包括有摇杆、第二轴承、第二转轴、蜗杆、蜗轮和第三支杆，第一转轴上通过平键设有蜗轮，倾斜板上通过螺钉设有第三支杆，第三支杆上设有第二轴承，第二轴承内设有第二转轴，第二转轴后端设有蜗杆，蜗杆与涡轮啮合，第二转轴前端设有摇杆。

优选地，还包括有保温罩，固定架外设有保温罩。

工作原理：在使用太阳能板时，可以通过调节气缸，使升缩杆伸缩，调节左右倾斜度，通过调节第一转轴，调节凸透镜的前后倾斜度，使凸透镜将阳光聚集到太阳能板上。

因为还包括有手动装置，手动装置包括有摇杆、第二轴承、第二转轴、蜗杆、蜗轮和第三支杆，第一转轴上通过平键设有蜗轮，倾斜板上通过螺钉设有第三支杆，第三支杆上设有第二轴承，第二轴承内设有第二转轴，第二转轴后端设有蜗杆，蜗杆与涡轮啮合，第二转轴前端设有摇杆人工转动摇杆，使第二转轴不断转动，使蜗杆不断转动，带动蜗轮不断转动，使第一转轴不断转动，调节凸透镜角度。

因为还包括有保温罩，固定架外设有保温罩，可以保温。

（3）有益效果

本实用新型达到了能够随时调整太阳能板角度的、使用方便的效果，使用本设备可以最大限度的利用太阳能，节省资源，为人们提供方便，造福人类。

附图说明

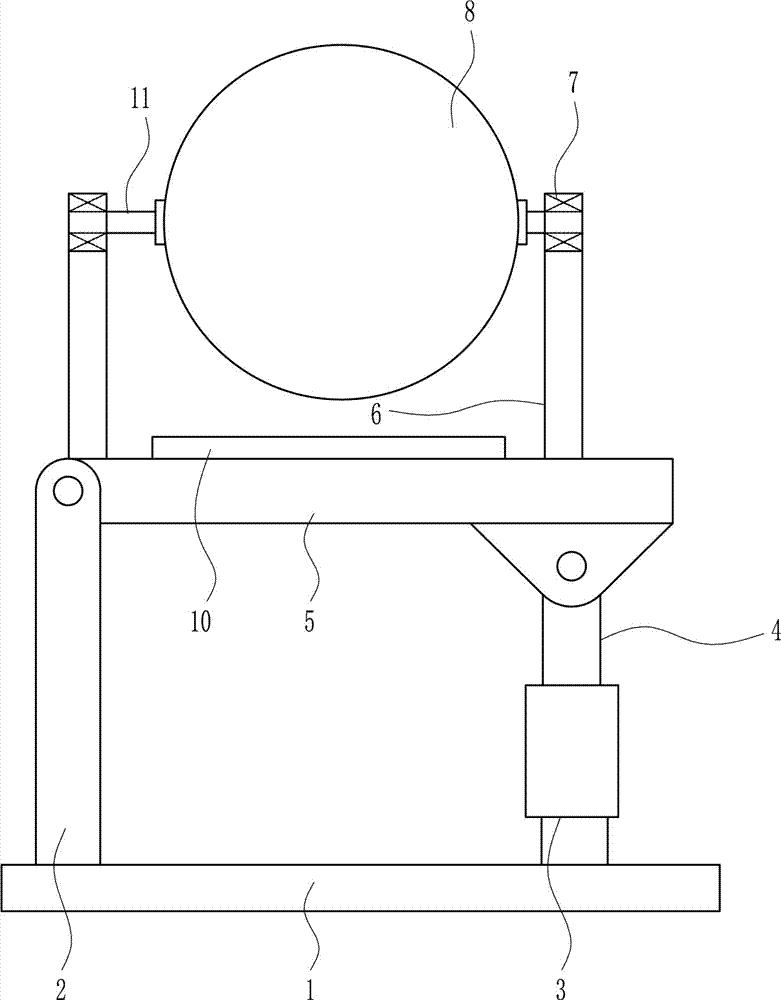

图1是本实用新型的第一种主视结构示意图。

图2是本实用新型的第二种主视结构示意图。

图3是本实用新型的第三种主视结构示意图。

图4是本实用新型手动装置的主视结构示意图。

附图中的标记为：1-固定架，2-第一支杆，3-气缸，4-伸缩杆，5-倾斜板，6-第二支杆，7-第一轴承，8-凸透镜，9-手动装置，10-太阳能板，11-第一转轴，12-保温罩，91-摇杆，92-第二轴承，93-第二转轴，94-蜗杆，95-蜗轮，96-第三支杆。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种辅助太阳能板聚光吸收光能装置，如图1-4所示，包括有固定架1、第一支杆2、气缸3、伸缩杆4、倾斜板5、第二支杆6、第一轴承7、凸透镜8、太阳能板10和第一转轴11，底座上从左到右依次安装有第一支杆2和气缸3，第一支杆2上通过铰接连接的防止设有倾斜板5，气缸3内滑动式设有伸缩杆4，伸缩杆4上端与倾斜板5通过铰接连接的防止相连，倾斜板5上部设有太阳能板10和第二支杆6，第二支杆6上安装有第一轴承7第一轴承7内设有第一转轴11，第一转轴11上设有凸透镜8。

实施例2

一种辅助太阳能板聚光吸收光能装置，如图1-4所示，包括有固定架1、第一支杆2、气缸3、伸缩杆4、倾斜板5、第二支杆6、第一轴承7、凸透镜8、太阳能板10和第一转轴11，底座上从左到右依次安装有第一支杆2和气缸3，第一支杆2上通过铰接连接的防止设有倾斜板5，气缸3内滑动式设有伸缩杆4，伸缩杆4上端与倾斜板5通过铰接连接的防止相连，倾斜板5上部设有太阳能板10和第二支杆6，第二支杆6上安装有第一轴承7第一轴承7内设有第一转轴11，第一转轴11上设有凸透镜8。

还包括有手动装置9，手动装置9包括有摇杆91、第二轴承92、第二转轴93、蜗杆94、蜗轮95和第三支杆96，第一转轴11上通过平键设有蜗轮95，倾斜板5上通过螺钉设有第三支杆96，第三支杆96上设有第二轴承92，第二轴承92内设有第二转轴93，第二转轴93后端设有蜗杆94，蜗杆94与涡轮啮合，第二转轴93前端设有摇杆91。

实施例3

一种辅助太阳能板聚光吸收光能装置，如图1-4所示，包括有固定架1、第一支杆2、气缸3、伸缩杆4、倾斜板5、第二支杆6、第一轴承7、凸透镜8、太阳能板10和第一转轴11，底座上从左到右依次安装有第一支杆2和气缸3，第一支杆2上通过铰接连接的防止设有倾斜板5，气缸3内滑动式设有伸缩杆4，伸缩杆4上端与倾斜板5通过铰接连接的防止相连，倾斜板5上部设有太阳能板10和第二支杆6，第二支杆6上安装有第一轴承7第一轴承7内设有第一转轴11，第一转轴11上设有凸透镜8。

还包括有手动装置9，手动装置9包括有摇杆91、第二轴承92、第二转轴93、蜗杆94、蜗轮95和第三支杆96，第一转轴11上通过平键设有蜗轮95，倾斜板5上通过螺钉设有第三支杆96，第三支杆96上设有第二轴承92，第二轴承92内设有第二转轴93，第二转轴93后端设有蜗杆94，蜗杆94与涡轮啮合，第二转轴93前端设有摇杆91。

还包括有保温罩12，固定架1外设有保温罩12。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
