技术领域

本实用新型涉及食品安全检测技术领域，具体为一种便于更换检测头的食品安全检测器。

背景技术

食品安全检测是按照国家指标来检测食品中的有害物质，主要是一些有害有毒的指标的检测，传统的食品安全检测器在检测头处包裹一层检测试纸进行检测，使用时容易对检测头造成污染，但其检测头不方便更换，因此在更换检测试纸进行下一次检测时，会影响检测的精度和结果，因此难以满足方便并准确检测食品安全的需要。

实用新型内容

本实用新型的目的在于提供一种便于更换检测头的食品安全检测器，具备方便快速更换检测头进行检测的优点，解决了传统的食品安全检测器检测头不方便更换，重复使用时不方便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于更换检测头的食品安全检测器，包括检测外壳和多个检测头，所述检测头的检测端包裹有检测试纸，所述检测外壳的内部固定安装有更换装置，多个所述检测头通过更换装置与检测外壳活动连接。

所述更换装置包括转动槽和检测口，所述转动槽的槽内转动连接有内螺纹管，所述转动槽的槽壁的两侧均开设有第一滑槽，两个所述第一滑槽的槽内均滑动连接有滚珠安装座，两个所述滚珠安装座内均转动安装有滚珠，两个所述滚珠安装座的相背面均固定连接有第一压缩弹簧的一端，两个所述第一压缩弹簧的另一端固定连接在第一滑槽的槽壁上，所述内螺纹管靠近其顶部和底部的表面均开设有滚槽，两个所述滚珠滚动连接在滚槽的槽内，所述检测口开设在检测外壳的上表面，所述检测口与转动槽相通，所述转动槽的槽内固定连接有两个圆弧限位板，多个所述检测头依次套接滑动连接在两个圆弧限位板之间，所述内螺纹管的内壁螺纹连接有推板，所述推板的板上开设有两个圆弧槽，所述推板通过两个圆弧槽套在两个圆弧限位板的板上。

优选的，所述检测口与检测头的大小相适配。

优选的，所述检测口内壁的两侧均开设有第二滑槽，两个所述第二滑槽的槽内均滑动连接有圆弧摩擦板，两个所述圆弧摩擦板的相背面均固定连接有两个第二压缩弹簧的一端，两个所述第二压缩弹簧的另一端固定连接在第二滑槽的槽壁上。

优选的，两个所述圆弧摩擦板的相对面与检测头的两侧相适配且相互挤压。

优选的，两个圆弧限位板沿检测外壳的对称轴左右对称分布。

与现有技术相比，本实用新型的有益效果如下：

一、本实用新型通过设置更换装置、转动槽、内螺纹管、第一滑槽、滚珠安装座、滚珠、第一压缩弹簧、滚槽、检测口、圆弧限位板、推板和圆弧槽，将多个检测头依次套接放置在两个圆弧限位板之间，通过转动内螺纹管，使其在转动槽内发生转动，带动与其内壁啮合连接的推板，在两个圆弧限位板的限位作用下，沿两个圆弧限位板向上滑动，从而挤压依次套接的检测头，使其伸出检测口，并使用检测头检测端上包裹的检测试纸对食品进行检测，需要对其进行更换时，继续转动内螺纹管，挤压检测头使其掉出检测口，进而更换下一个检测头进行检测，在需要重新装入新的检测头时，将内螺纹套管通过挤压第一压缩弹簧从转动槽内拔出，将多个检测头重新依次套接放置在两个圆弧限位板之间，倒转内螺纹管，将两个圆弧限位板插入两个圆弧槽内，并挤压第一压缩弹簧将内螺纹管插入转动槽内，使两个滚珠滚动连接在滚槽内，与内螺纹管卡接，从而实现方便快速更换检测头进行检测的效果。

二、本实用新型通过设置第二滑槽、圆弧摩擦板和第二压缩弹簧，两个圆弧摩擦板在与其固定连接的两个第二压缩弹簧的弹力作用下，与检测口处的检测头的两侧相互挤压，增大了与其的摩擦力，起到防止其在使用时掉出检测口的效果。

附图说明

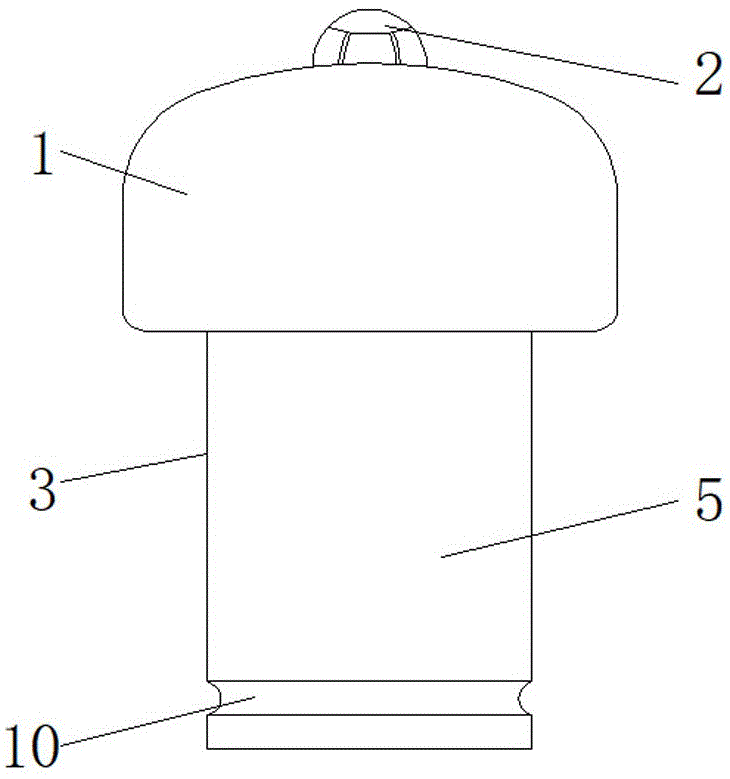

图1为本实用新型结构正面示意图；

图2为本实用新型结构正面剖视图；

图3为本实用新型结构俯视剖视图。

图中：1-检测外壳、2-检测头、3-更换装置、4-转动槽、5-内螺纹管、6-第一滑槽、7-滚珠安装座、8-滚珠、9-第一压缩弹簧、10-滚槽、11-检测口、12-圆弧限位板、13-推板、14-圆弧槽、15-第二滑槽、16-圆弧摩擦板、17-第二压缩弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至图3，本实用新型提供一种技术方案：一种便于更换检测头的食品安全检测器，包括检测外壳1和多个检测头2，检测头2的检测端包裹有检测试纸，检测外壳1的内部固定安装有更换装置3，多个检测头2通过更换装置3与检测外壳1活动连接。

更换装置3包括转动槽4和检测口11，转动槽4的槽内转动连接有内螺纹管5，转动槽4的槽壁的两侧均开设有第一滑槽6，两个第一滑槽6的槽内均滑动连接有滚珠安装座7，两个滚珠安装座7内均转动安装有滚珠8，两个滚珠安装座7的相背面均固定连接有第一压缩弹簧9的一端，两个第一压缩弹簧9的另一端固定连接在第一滑槽6的槽壁上，内螺纹管5靠近其顶部和底部的表面均开设有滚槽10，两个滚珠8滚动连接在滚槽10的槽内，检测口11开设在检测外壳1的上表面，检测口11与转动槽4相通，转动槽4的槽内固定连接有两个圆弧限位板12，两个圆弧限位板12沿检测外壳1的对称轴左右对称分布，多个检测头2依次套接滑动连接在两个圆弧限位板12之间，内螺纹管5的内壁螺纹连接有推板13，推板13的板上开设有两个圆弧槽14，推板13通过两个圆弧槽14套在两个圆弧限位板12的板上，通过设置更换装置3，将多个检测头2依次套接放置在两个圆弧限位板12之间，通过转动内螺纹管5，使其在转动槽4内发生转动，带动与其内壁啮合连接的推板13，在两个圆弧限位板12的限位作用下，沿两个圆弧限位板12向上滑动，从而挤压依次套接的检测头2，使其伸出检测口11，并使用检测头2检测端上包裹的检测试纸对食品进行检测，需要对其进行更换时，继续转动内螺纹管5，挤压检测头2使其掉出检测口11，进而更换下一个检测头2进行检测，在需要重新装入新的检测头2时，将内螺纹套管5通过挤压第一压缩弹簧9从转动槽4内拔出，将多个检测头2重新依次套接放置在两个圆弧限位板12之间，倒转内螺纹管5，将两个圆弧限位板12插入两个圆弧槽14内，并挤压第一压缩弹簧9将内螺纹管5插入转动槽4内，使两个滚珠8滚动连接在滚槽10内，与内螺纹管5卡接，从而实现方便快速更换检测头2进行检测的效果，检测口11与检测头2的大小相适配，检测口11内壁的两侧均开设有第二滑槽15，两个第二滑槽15的槽内均滑动连接有圆弧摩擦板16，两个圆弧摩擦板16的相背面均固定连接有两个第二压缩弹簧17的一端，两个第二压缩弹簧17的另一端固定连接在第二滑槽15的槽壁上，两个圆弧摩擦板16的相对面与检测头2的两侧相适配且相互挤压，两个圆弧摩擦板16在与其固定连接的两个第二压缩弹簧17的弹力作用下，与检测口11处的检测头2的两侧相互挤压，增大了与其的摩擦力，起到防止其在使用时掉出检测口11的效果。

工作原理：该便于更换检测头的食品安全检测器使用时，将多个检测头2依次套接放置在两个圆弧限位板12之间，通过转动内螺纹管5，使其在转动槽4内发生转动，带动与其内壁啮合连接的推板13，在两个圆弧限位板12的限位作用下，沿两个圆弧限位板12向上滑动，从而挤压依次套接的检测头2，使其伸出检测口11，并使用检测头2检测端上包裹的检测试纸对食品进行检测，需要对其进行更换时，继续转动内螺纹管5，挤压检测头2使其掉出检测口11，进而更换下一个检测头2进行检测，在需要重新装入新的检测头2时，将内螺纹套管5通过挤压第一压缩弹簧9从转动槽4内拔出，将多个检测头2重新依次套接放置在两个圆弧限位板12之间，倒转内螺纹管5，将两个圆弧限位板12插入两个圆弧槽14内，并挤压第一压缩弹簧9将内螺纹管5插入转动槽4内，使两个滚珠8滚动连接在滚槽10内，与内螺纹管5卡接，从而实现方便快速更换检测头2进行检测的效果。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
