技术领域

本实用新型涉及光伏设备技术领域，具体是一种光伏百叶窗。

背景技术

百叶窗是窗子的一种式样，起源于中国，从战国至汉代各朝代都有运用，现今的百叶窗是一种家庭新房软装装饰物，新建的楼房、装修基本上都会使用，百叶窗以叶片的凹凸方向来阻挡外界视线，采光的同时，阻挡了由上至下的外界视线；夜间，叶片的凸面向室内的话，影子不会映显到室外，干净放心，清洁方便。

目前，市场上的百叶窗只具备遮阳、通风和美观的作用，使得百叶窗功能较为单一，同时市场上的百叶窗合起遮阳时，由于百叶窗叶片间留有缝隙，使得在遮阳时，外部光线会通过缝隙传播至室内，影响遮阳效果。

因此，需要在现有的基于光伏储能作用的百叶窗上进行进一步研究，提供一种基于光伏储能作用的百叶窗。

实用新型内容

本实用新型旨在于解决现有技术中对功能单一、遮阳效果不佳的技术问题，提供一种基于光伏储能作用的百叶窗，通过设置外框、转柱、下扇叶、太阳能板、上扇叶、辅齿轮、传导块、齿轮条带和蓄电池等部件，使得基于光伏储能作用的百叶窗遮阳效果好，使用操作方便，具有良好的防积水能力，节能环保，对光伏设备领域具有广泛的实用性。

为实现上述目的，本实用新型提供如下技术方案：一种基于光伏储能作用的百叶窗，包括外框、外卡块、转柱、下扇叶、太阳能板、上扇叶、辅齿轮、传导块、齿轮、齿轮条带和蓄电池，所述外框前后两端均一体设置有外卡块，所述外框内壁中部设置有转柱，所述转柱底端固定连接有下扇叶，所述下扇叶左侧嵌入设置有太阳能板，所述转柱顶端固定连接有上扇叶，所述转柱前端中部固定连接有辅齿轮，所述外框内壁顶端固定连接有传导块，所述传导块底端中部设置有齿轮，所述齿轮外壁贴合有齿轮条带，所述外框内壁前后两端均嵌入设置有蓄电池。

作为本实用新型进一步的方案：所述下扇叶与上扇叶均呈条形板状设置，且下扇叶与上扇叶左侧中部均嵌入设置有太阳能板，且下扇叶设置于转柱底端中部右侧，且上扇叶设置于转柱顶端中部左侧。

作为本实用新型进一步的方案：所述转柱呈圆柱状设置，且转柱的数量为7根，且转柱等距设置于外框内侧。

作为本实用新型进一步的方案：所述齿轮条带呈环形软条状设置，且齿轮条带内壁嵌入设置有齿槽，且齿轮条带分别与辅齿轮和齿轮契合。

作为本实用新型进一步的方案：所述外框呈中部中空的方形板状设置，且外框为不锈钢制成设置，且外框内壁底端左侧呈向下倾斜设置。

作为本实用新型进一步的方案：所述太阳能板通过电线与蓄电池电性连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用通过下扇叶与上扇叶均呈条形板状设置，且下扇叶与上扇叶左侧中部均嵌入设置有太阳能板，且下扇叶设置于转柱底端中部右侧，且上扇叶设置于转柱顶端中部左侧，百叶扇窗关闭时，通过下扇叶与上扇叶格挡阳光，使得设备具有良好的遮阳能力，同时下扇叶与上扇叶分别位于转柱左右两侧的设置，使得下扇叶与上扇叶边缘相互贴合，从而减小下扇叶与上扇叶的缝隙，增强遮阳能力，同时通过太阳能板的设置，使得百叶窗在使用过程中，能将光能转换成电能，从而达到节能环保的目的。

2、本实用通过齿轮条带呈环形软条状设置，且齿轮条带内壁嵌入设置有齿槽，且齿轮条带分别与辅齿轮和齿轮契合，齿轮条带具有良好的传动能力，使用时通过拉动齿轮条带，从而带动辅齿轮转动，通过辅齿轮带动转柱转动，从而进行遮阳和通风操作，使得设备使用操作便捷方便，便于使用。

3、本实用通过外框呈中部中空的方形板状设置，且外框为不锈钢制成设置，且外框内壁底端左侧呈向下倾斜设置，外框具有良好的固定和防护能力，使用时将外框嵌入墙体固定，使用时外框对内部元件进行保护工作，同时外框内壁底端左侧呈向下倾斜的设置，能在下雨时将外框内壁水流向外侧疏导，避免外框内壁积水，从而导致雨水从外框流入室内，影响室内整洁。

综上，整个装置结构稳定，遮阳效果好，使用操作方便，具有良好的防积水能力，节能环保，有很高的推广价值。

附图说明

图1是本实用新型的整体结构示意图。

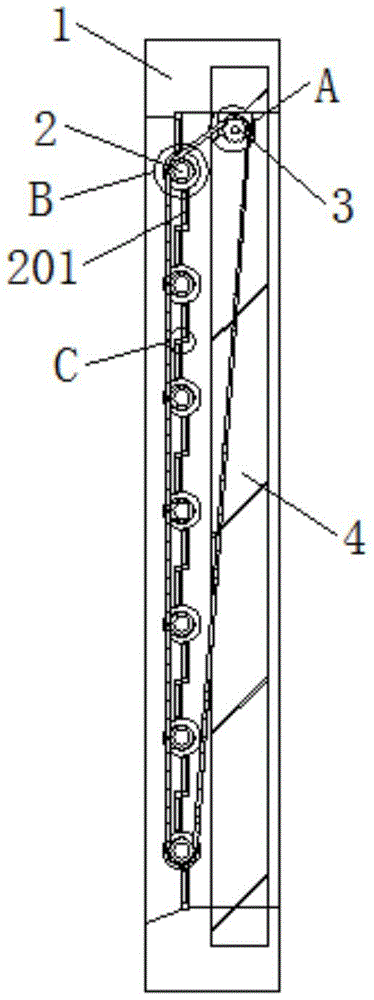

图2是本实用新型的整体剖面结构示意图。

图3是本实用新型的图2中A处放大图。

图4是本实用新型的图2中B处放大图。

图5是本实用新型的图2中C处放大图。

图中：1-外框，101-外卡块，2-转柱，201-下扇叶，2011-太阳能板，202-上扇叶，203-辅齿轮，3-传导块，301-齿轮，302-齿轮条带，4-蓄电池。

具体实施方式

下面将结合本实用型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～5，本实用新型提供一种基于光伏储能作用的百叶窗技术方案：一种基于光伏储能作用的百叶窗，包括外框1、外卡块101、转柱2、下扇叶201、太阳能板2011、上扇叶202、辅齿轮203、传导块3、齿轮301、齿轮条带302和蓄电池4，外框1前后两端均一体设置有外卡块101，外框1内壁中部设置有转柱2，转柱2底端固定连接有下扇叶201，下扇叶201左侧嵌入设置有太阳能板2011，转柱2顶端固定连接有上扇叶202，转柱2前端中部固定连接有辅齿轮203，外框1内壁顶端固定连接有传导块3，传导块3底端中部设置有齿轮301，齿轮301外壁贴合有齿轮条带302，外框1内壁前后两端均嵌入设置有蓄电池4。

进一步的，下扇叶201与上扇叶202均呈条形板状设置，且下扇叶201与上扇叶202左侧中部均嵌入设置有太阳能板2011，且下扇叶201设置于转柱2底端中部右侧，且上扇叶202设置于转柱2顶端中部左侧，百叶扇窗关闭时，通过下扇叶201与上扇叶202格挡阳光，使得设备具有良好的遮阳能力，同时下扇叶201与上扇叶202分别位于转柱2左右两侧的设置，使得下扇叶201与上扇叶202边缘相互贴合，从而减小下扇叶201与上扇叶202的缝隙，增强遮阳能力，同时通过太阳能板2011的设置，使得百叶窗在使用过程中，能将光能转换成电能，从而达到节能环保的目的。

进一步的，转柱2呈圆柱状设置，且转柱2的数量为7根，且转柱2等距设置于外框1内侧，转柱2具有良好的转动能力，使用时通过转柱2转动带动下扇叶201与上扇叶202旋转，从而达到遮阳的目的，同时转柱2等距设置于外框1内侧的设置，使得转柱2间间隔相同，便于下扇叶201与上扇叶202的遮阳工作。

进一步的，齿轮条带302呈环形软条状设置，且齿轮条带302内壁嵌入设置有齿槽，且齿轮条带302分别与辅齿轮203和齿轮301契合，齿轮条带302具有良好的传动能力，使用时通过拉动齿轮条带302，从而带动辅齿轮203转动，通过辅齿轮203带动转柱2转动，从而进行遮阳和通风操作，使得设备使用操作便捷方便，便于使用。

进一步的，外框1呈中部中空的方形板状设置，且外框1为不锈钢制成设置，且外框1内壁底端左侧呈向下倾斜设置，外框1具有良好的固定和防护能力，使用时将外框1嵌入墙体固定，使用时外框1对内部元件进行保护工作，同时外框1内壁底端左侧呈向下倾斜的设置，能在下雨时将外框1内壁水流向外侧疏导，避免外框1内壁积水，从而导致雨水从外框1流入室内，影响室内整洁。

进一步的，太阳能板2011通过电线与蓄电池4电性连接，蓄电池4能储存大量的电能，使用时通过太阳能板2011将光能转换成电能储存至蓄电池4内，从而达到节能环保的目的，同时蓄电池4嵌入外框1内壁的设置，避免蓄电池4在使用过程中因外力损坏。

工作原理：首先，将外框1嵌入墙体固定，遮阳时拉动齿轮条带302，齿轮条带302带动辅齿轮203转动，通过辅齿轮203带动转柱2转动，转柱2转动时带动下扇叶201与上扇叶202旋转，使上下两端下扇叶201与上扇叶202贴合，从而进行遮阳工作，同时太阳能板2011受光将光能转换成电能储存至蓄电池4，通风时拉动齿轮条带302，使下扇叶201与上扇叶202分离，从而达到通风的目的，同时外框1内壁底端左侧呈向下倾斜的设置，能在下雨时将外框1内壁水流向外侧疏导，避免外框1内壁积水，从而导致雨水从外框1流入室内，影响室内整洁。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
