技术领域

本实用新型涉及光伏生产线技术领域，尤其涉及一种用于太阳能光伏生产线的180度翻转机。

背景技术

在太阳能光伏生产领域，在对太阳能板切边、清理后，需要对太阳能板进行外观缺陷检测，使用表面缺陷检测仪对太阳能板的其中一面检测后，需要将太阳能板翻转180度以便对另一面进行检测；

然而现有的翻转机不能对不同大小的太阳能板进行夹持固定，在翻转时容易出现滑落。

实用新型内容

本实用新型的目的是为了解决现有技术中存在翻转机不能对不同大小的太阳能板进行夹持固定，在翻转时容易出现滑落的缺点，而提出的一种用于太阳能光伏生产线的180度翻转机。

为了实现上述目的，本实用新型采用了如下技术方案：

一种用于太阳能光伏生产线的180度翻转机，包括底座，所述底座的顶部固定安装有固定板，固定板的一侧开设有转动孔，转动孔内转动安装有转动柱，所述转动柱的一端固定安装有转动盘，转动盘的一侧开设有两个固定槽，两个固定槽内均滑动安装有夹持板，两个夹持板相适配，两个夹持板相互靠近的一侧均固定连接有防滑垫，两个固定槽相互靠近的一侧内壁上开设有同一个固定孔，所述固定孔的两侧内壁上均滑动安装有第一齿条，第一齿条的一端固定安装有对应的夹持板上，固定孔内转动安装有第一齿轮，第一齿轮与两个第一齿条啮合。

优选的，两个夹持板的一侧均开设有滑孔，两个固定槽的一侧内壁上均固定连接有辅助杆，辅助杆滑动安装在对应的滑孔内，夹持板在移动时辅助杆被动在滑孔内滑动，可以稳定夹持板移动时的位置。

优选的，所述夹持板的一侧开设有螺纹孔，螺纹孔内螺纹安装有丝杆，丝杆的一端转动安装在固定槽的一侧内壁上，固定槽的另一侧内壁上开设有通孔，丝杆转动安装在通孔内，丝杆带动夹持板移动，夹持板带动第一齿条移动，第一齿条带动第一齿轮转动。

优选的，所述转动盘上设有控制座，控制座的一侧开设有压簧槽，丝杆滑动安装在压簧槽内，丝杆的一端焊接有压簧，压簧的一端焊接在压簧槽的一侧内壁上，转动盘上开设有多个卡槽，控制座的一侧固定连接有卡块，卡块与卡槽相适配，压簧的弹性作用可带动控制座复位移动，控制座带动卡块滑出卡槽，可取消控制座的转动限制。

优选的，所述转动柱远离转动盘的一端固定安装有第二齿轮，固定板的一侧固定安装有固定柱，固定柱的顶端开设有安装槽，安装槽内滑动安装有第二齿条，第二齿条与第二齿轮啮合，第二齿条带动第二齿轮转动，第二齿轮带动转动柱转动，转动柱带动转动盘转动。

优选的，所述第二齿条的底部开设有螺纹槽，螺纹槽内螺纹安装有螺杆，固定柱的底端固定安装有伺服电机，伺服电机的输出轴固定连接在螺杆的底端，伺服电机带动螺杆转动，螺杆带动第二齿条移动。

与现有技术相比，本实用新型的有益效果在于：

(1)本方案通过将太阳能板放置在两个夹持板之间，拉动控制座，丝杆被动在压簧槽内滑动并拉动压簧，控制座带动卡块滑出卡槽，控制座带动丝杆转动，夹持板带动第一齿条移动，第一齿轮带动另一个第一齿条移动，使得两个夹持板向相互靠近的方向移动，两个夹持板对太阳能板进行夹持；

(2)本方案通过松开控制座，控制座带动卡块滑入另一个卡槽内，即可将太阳能板夹持固定，伺服电机带动螺杆转动，第二齿条带动第二齿轮转动，转动柱带动转动盘转动，转动盘带动太阳能板进行翻转；

本实用新型结构合理，操作方便，翻转机能对不同大小的太阳能板进行夹持固定，在翻转时不会出现滑落。

附图说明

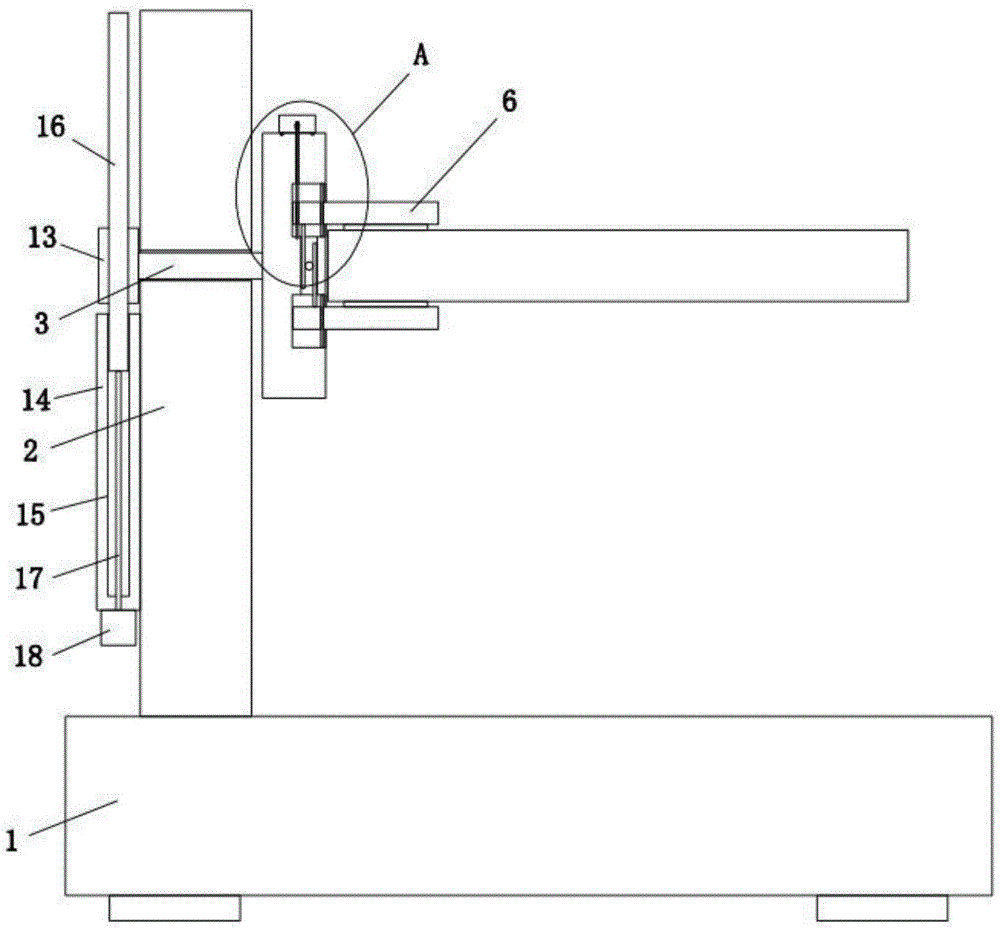

图1为本实用新型提出的一种用于太阳能光伏生产线的180度翻转机的主视结构示意图；

图2为本实用新型提出的一种用于太阳能光伏生产线的180度翻转机的A部分结构示意图；

图3为本实用新型提出的一种用于太阳能光伏生产线的180度翻转机的B部分结构示意图。

图中：1、底座；2、固定板；3、转动柱；4、转动盘；5、固定槽；6、夹持板；7、第一齿条；8、第一齿轮；9、丝杆；10、控制座；11、压簧槽；12、压簧；13、第二齿轮；14、固定柱；15、安装槽；16、第二齿条；17、螺杆；18、伺服电机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种用于太阳能光伏生产线的180度翻转机，包括底座1，底座1的顶部固定安装有固定板2，固定板2的一侧开设有转动孔，转动孔内转动安装有转动柱3，转动柱3的一端固定安装有转动盘4，转动盘4的一侧开设有两个固定槽5，两个固定槽5内均滑动安装有夹持板6，两个夹持板6相适配，两个夹持板6相互靠近的一侧均固定连接有防滑垫，两个固定槽5相互靠近的一侧内壁上开设有同一个固定孔，固定孔的两侧内壁上均滑动安装有第一齿条7，第一齿条7的一端固定安装有对应的夹持板6上，固定孔内转动安装有第一齿轮8，第一齿轮8与两个第一齿条7啮合。

本实施例中，两个夹持板6的一侧均开设有滑孔，两个固定槽5的一侧内壁上均固定连接有辅助杆，辅助杆滑动安装在对应的滑孔内，夹持板6在移动时辅助杆被动在滑孔内滑动，可以稳定夹持板6移动时的位置。

本实施例中，夹持板6的一侧开设有螺纹孔，螺纹孔内螺纹安装有丝杆9，丝杆9的一端转动安装在固定槽5的一侧内壁上，固定槽5的另一侧内壁上开设有通孔，丝杆9转动安装在通孔内，丝杆9带动夹持板6移动，夹持板6带动第一齿条7移动，第一齿条7带动第一齿轮8转动。

本实施例中，转动盘4上设有控制座10，控制座10的一侧开设有压簧槽11，丝杆9滑动安装在压簧槽11内，丝杆9的一端焊接有压簧12，压簧12的一端焊接在压簧槽11的一侧内壁上，转动盘4上开设有多个卡槽，控制座10的一侧固定连接有卡块，卡块与卡槽相适配，压簧12的弹性作用可带动控制座10复位移动，控制座10带动卡块滑出卡槽，可取消控制座10的转动限制。

本实施例中，转动柱3远离转动盘4的一端固定安装有第二齿轮13，固定板2的一侧固定安装有固定柱14，固定柱14的顶端开设有安装槽15，安装槽15内滑动安装有第二齿条16，第二齿条16与第二齿轮13啮合，第二齿条16带动第二齿轮13转动，第二齿轮13带动转动柱3转动，转动柱3带动转动盘4转动。

本实施例中，第二齿条16的底部开设有螺纹槽，螺纹槽内螺纹安装有螺杆17，固定柱14的底端固定安装有伺服电机18，伺服电机18的输出轴固定连接在螺杆17的底端，伺服电机18带动螺杆17转动，螺杆17带动第二齿条16移动。

本实施例中，通过将太阳能板放置在两个夹持板6之间，拉动控制座10，丝杆9被动在压簧槽11内滑动并拉动压簧12，压簧12的弹性作用可带动控制座10复位移动，控制座10带动卡块滑出卡槽，转动控制座10，控制座10带动丝杆9转动，丝杆9带动夹持板6移动，夹持板6带动第一齿条7移动，第一齿条7带动第一齿轮8转动，第一齿轮8带动另一个第一齿条7移动，第一齿条7带动对应的夹持板6移动，使得两个夹持板6向相互靠近的方向移动，两个夹持板6对太阳能板进行夹持，通过松开控制座10，压簧12带动控制座10移动，控制座10带动卡块滑入另一个卡槽内，可限制控制座10转动，即可将太阳能板夹持固定，伺服电机18带动螺杆17转动，螺杆17带动第二齿条16移动，第二齿条16带动第二齿轮13转动，第二齿轮13带动转动柱3转动，转动柱3带动转动盘4转动，转动盘4带动太阳能板进行翻转，本实用新型结构合理，操作方便，翻转机能对不同大小的太阳能板进行夹持固定，在翻转时不会出现滑落。
