技术领域

本实用新型涉及冰箱技术领域，更具体地说，涉及一种冰箱储物槽结构。

背景技术

现如今的冰箱更多关注的是如何更好的制冷，如何使食物保鲜，然而有很多特殊人群，并不能享受刚从冰箱拿出来的冰凉的美食，也有某些场景需要冰箱的加热呵护；比如秋冬季时候的面膜、患有胃病的人群以对冰冻食物进行解冻；再者，由于冰箱内的储物槽内含许多储物格，而冰箱制冷仅限于表面，使得格子内放置的物体得不到良好的保鲜效果而导致腐坏。

实用新型内容

(一)技术问题

为了解决上述的技术问题，本实用新型提供了一种冰箱储物槽结构的设备，以解决储物槽内制冷效果差和无法对所需物品预热的问题。

(二)技术方案

为了实现上述目的，本实用新型提供一种冰箱储物槽结构，包括：储物槽、加热箱、制冷槽、储物格、同步电机和静音风扇，储物槽内部的左侧设置有加热箱，且储物槽内部的右侧设置有制冷槽，加热箱的右下端设置有电源接口，且加热箱内部的底部固定连接有加热电阻丝，加热电阻丝的顶部设置有置物板，且加热箱表面的左端转动连接有合页，合页的另一端设有加热盖板，制冷槽的内部固定连接有冷凝管，且制冷槽的内壁固定连接有静音风扇，制冷槽的表面设置有同步电机，且制冷槽与加热箱之间的夹缝设有储物格。

优选的，所述储物格设置有若干个，且储物格的内部设置有通孔。

优选的，所述加热盖板为透明隔热材质。

优选的，所述加热箱整体为隔热材质。

优选的，所述加热电阻丝与电源接口电性连接。

优选的，所述同步电机与静音风扇电性连接。

(三)有益效果

1、本实用新型提供了一种冰箱储物槽结构，实用性强，设计了多个储物格可以放置不同的物品用于保鲜，大大提高了冰箱内的储物空间；

2、其次，冷凝管和静音风扇的相互配合，能够将冷气流经通孔全面的吹至每个储物格内，防止冰箱制冷效果过于表面导致物品腐坏；

3、再者，加热箱内能够对所需加热的物品进行加热处理，提高储物槽的使用性能，同时在加热的时候不会影响储物格的制冷效果。

附图说明

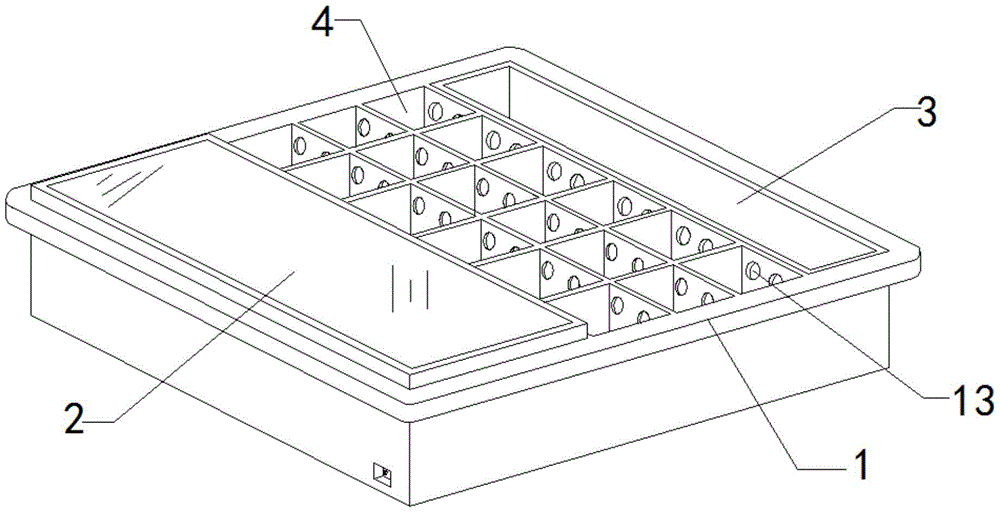

图1为本实用新型整体结构示意图；

图2为本实用新型制冷槽的俯视图；

图3为本实用新型加热箱的剖面图。

图中，部件名称与附图编号的对应关系为：储物槽1、加热箱2、制冷槽3、储物格4、同步电机5、静音风扇6、冷凝管7、加热电阻丝8、电源接口9、加热盖板10、合页11、置物板12、通孔13。

具体实施方式

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例：

参阅图1-图3所示；

本实施例提供了一种冰箱储物槽结构，包括：储物槽1、加热箱2、制冷槽3、储物格4、同步电机5和静音风扇6，储物槽1内部的左侧设置有加热箱2，且储物槽1内部的右侧设置有制冷槽3，加热箱2的右下端设置有电源接口9，且加热箱2内部的底部固定连接有加热电阻丝8，加热电阻丝8的顶部设置有置物板12，且加热箱2表面的左端转动连接有合页11，合页11的另一端设有加热盖板10，制冷槽3的内部固定连接有冷凝管7，且制冷槽3的内壁固定连接有静音风扇6，制冷槽3的表面设置有同步电机5，且制冷槽3与加热箱2之间的夹缝设有储物格4。

其中，储物格4设置有若干个，且储物格4的内部设置有通孔13，有助于冷气的流通，达到保鲜制冷的效果。

其中，加热盖板为透明隔热材质，方便观察所需加热物品的状态，防止热气外泄。

其中，加热箱2整体为隔热材质，加热时不会影响其他储物格4的制冷效果。

其中，加热电阻丝8与电源接口9电性连接。

其中，同步电机5与静音风扇6电性连接。

工作原理：如图1和图3所示，使用者将所需冷藏的物品放入对应的储物格4内，同时开启同步电机5，静音风扇6开始转动，形成了风力，将冷凝管7释放出来的冷气吹至通孔13，从而达到降温的效果；当需要对某物品进行加热时，可通过电源接口9与外接电路相连接，加热电阻丝8开始慢慢升温，使得加热箱2的温度升高，使用者通过合页11转动加热盖板10打开加热箱2，将物品放置于置物板12上，使用者通过透明的加热盖板10观察物品的解冻情况，当解冻完成后，再将外界线路断开即可。
