技术领域

本实用新型涉及锡焊设备领域，具体为一种电烙铁。

背景技术

锡焊是利用低熔点的金属焊料加热熔化后，渗入并充填金属件连接处间隙的焊接方法，因焊料常为锡基合金，故名锡焊，常用烙铁作加热工具，广泛用于电子工业中。

传统的锡焊作业中，常使用松香作为助焊剂，具有除氧化膜、防止氧化、减少表面张力等优点，但是松香加热会产生烟气，长时间吸入会导致头痛,眼睛痛,皮炎,面部痤疮,咽喉肿痛,职业哮喘等疾病。

实用新型内容

本实用新型的目的旨在于提供一种带有排烟功能的电烙铁。

为实现上述目的，本实用新型提供如下技术方案：

一种带有排烟功能的电烙铁，包括手柄，手柄的右端设置有防烫环，左端连接有复合线，复合线由排气管与电烙铁电源线组成，在防烫环的另一端连接有加热管，加热管靠近防烫环侧设置有散热孔，另一端通过固定螺丝安装有烙铁头，在防烫环与手柄的内部设置有铝管，铝管的右端延伸至烙铁头上部连接有扇形头，左端延伸到手柄尾端与复合线的排气管连接，复合线的尾端连接有过滤器，过滤器下部端面分别设置有进线孔与电源线，在过滤器的内部从左往右依次设置有滤网、活性炭层与风扇，过滤器的右表面设置有排气孔。

作为本实用新型进一步的方案：手柄的尾端设置有复合线，复合线由排气管与电烙铁电源线粘合组成，复合线的尾端连接有过滤器。

作为本实用新型进一步的方案：在防烫环与手柄内部设置有铝管，铝管前端延伸至烙铁头位置连接有扇形头，尾端与复合线的排气管连接。

作为本实用新型进一步的方案：扇形头呈30°狭长扇形结构，整体向内弯曲15°。

作为本实用新型进一步的方案：过滤器内依次设置有滤网与活性炭层，后方设置有风扇。

作为本实用新型进一步的方案：过滤器的右端表面设置有排气孔，风扇朝排气孔吹风。

有益效果

1.本实用新型在手柄与防烫环内设置有铝管，铝管通过排气管与过滤器连接，能有效对锡焊产生烟气进行吸收，并过滤排出，防止烟气被吸入，导致人体疾病。

2.本实用新型将排气管与电烙铁的电源线接合，防止过多线材分布对人员操作造成不利影响。

附图说明

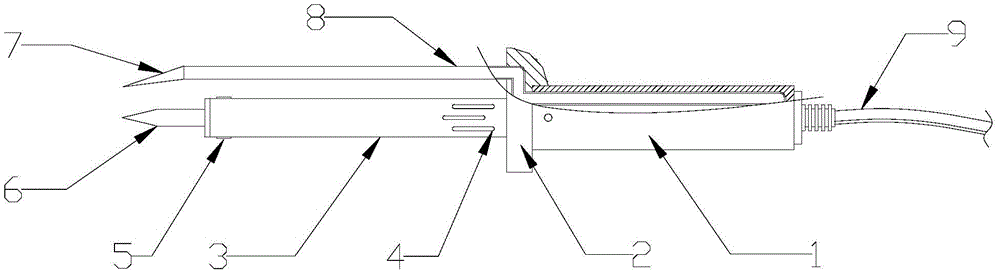

图1为本实用新型的整体结构示意图。

图2为本实用新型的过滤器结构示意图。

图3为本实用新型的过滤器剖视图。

图4为本实用新型的扇形头结构示意图。

图5为本实用新型的复合线结构示意图。

图1-5中：1-手柄，2-防烫环，3-加热管，4-散热孔，5-固定螺丝，6-烙铁头，7-扇形头，8-铝管，9-复合线，901-排气管，902-电烙铁电源线，10-过滤器，1001-进线孔，1002-滤网，1003-活性炭层，1004-风扇，1005-排气孔，11-电源线。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型实施例中，一种带有排烟功能的电烙铁，包括手柄1，防烫环2，加热管3，散热孔4，固定螺丝5，烙铁头6，扇形头7，铝管8，复合线9，排气管901，电烙铁电源线902，过滤器10，进线孔1001，滤网1002，活性炭层1003，风扇1004，排气孔1005，电源线11，手柄1的右端设置有防烫环2，左端连接有复合线9，复合线9由排气管901与电烙铁电源线902组成，在防烫环2的另一端连接有加热管3，加热管3靠近防烫环2侧设置有散热孔4，另一端通过固定螺丝5安装有烙铁头6，在防烫环2与手柄1的内部设置有铝管8，铝管8的右端延伸至烙铁头6上部连接有扇形头7，左端延伸到手柄1尾端与复合线9的排气管901连接，复合线9的尾端连接有过滤器10，过滤器10下部端面分别设置有进线孔1001与电源线11，在过滤器10的内部从左往右依次设置有滤网1002、活性炭层1003与风扇1004，过滤器10的右表面设置有排气孔1005。

其中：手柄1的尾端设置有复合线9，复合线9由排气管901与电烙铁电源线902粘合组成，复合线9的尾端连接有过滤器10，整合线材，减少外露线材对作业的影响，通过排气管901将烟气导入过滤器10。

其中：在防烫环2与手柄1内部设置有铝管8，铝管8前端延伸至烙铁头6位置连接有扇形头7，尾端与复合线9的排气管901连接，将铝管8内置，减少本实用新型与一般电烙铁的区别，降低使用难度，并减少外露的管线。

其中：扇形头7呈30°狭长扇形结构，整体向内弯曲15°，使扇形头7更靠近烙铁头6位置，更高效的吸收烟气。

其中：过滤器10内依次设置有滤网1002与活性炭层1003，后方设置有风扇1004，对烟气进行过滤与吸附，减少烟气的危害。

其中：过滤器10的右端表面设置有排气孔1005，风扇1004朝排气孔1005吹风，将过滤器10内空气排出，减少过滤器10内大气压强，形成扇形头7处吸力，带动空气流动。

在使用本实用新型时，将过滤器10置于平整桌面，使用电源线11连接外界电源，待加热管3加热烙铁头6，指示灯亮起后，一手持电烙铁一手持锡丝，在需要焊接的位置进行锡焊作业，松香加热产生的烟气在风扇1004的作用下在扇形头7处被吸入，依次通过铝管8与排气管901进入过滤器10内部，通过滤网1002的过滤与活性炭层1003的吸附，通过排气孔1005排出。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
