技术领域

本实用新型涉及路由器技术领域，具体为一种户外路由器安装装置。

背景技术

路由器是连接因特网中各局域网、广域网的设备，它会根据信道的情况自动选择和设定路由，以最佳路径，按前后顺序发送信号，路由器是互联网络的枢纽，目前路由器已经广泛应用于各行各业，各种不同档次的产品已成为实现各种骨干网内部连接、骨干网间互联和骨干网与互联网互联互通业务的主力军，路由器又称网关设备，是用于连接多个逻辑上分开的网络，所谓逻辑网络是代表一个单独的网络或者一个子网，当数据从一个子网传输到另一个子网时，可通过路由器的路由功能来完成，它能在多网络互联环境中，建立灵活的连接，可用完全不同的数据分组和介质访问方法连接各种子网，路由器只接受源站或其他路由器的信息，属网络层的一种互联设备；

随着网络的普及，和无线网络的广泛使用，越来越多的地方安装路由器设备，户外无线网的使用可以使网络的使用更加方便，但是由于户外环境复杂，一般路由器不能适应复杂的环境，在一定程度上影响了户外无线网络的使用，所以需要一种户外路由器安装装置。

实用新型内容

本实用新型旨在于解决上述背景技术存在的问题，提供一种户外路由器安装装置，该装置通过设置有温度感应器和风机，通过在箱体的内部左侧表面嵌入设置有风机，在箱体的内侧表面嵌入设置有温度感应器，通过温度感应器感应到路由器上的温度，当温度达到一定高度时发出信号给控制器，控制器控制风机开启，使得风机给路由器散热，使得更好的保护路由器。

为实现上述目的，本实用新型提供如下技术方案，一种户外路由器安装装置，包括有箱体、门体、挡雨板、散气孔、防尘板、风机和温度感应器，所述箱体的左侧表面通过铰链固定连接有门体，所述箱体的顶部表面焊接设置有挡雨板，所述箱体的右侧表面贯穿设置有多个散气孔，所述散气孔的上方外侧表面上方焊接设置有防尘板，所述箱体的左侧表面中央贯穿设置有风机，所述箱体的内侧表面中央嵌入设置有温度感应器，所述箱体的外侧表面四个角落均焊接设置有安装块，所述安装块的上表面中央贯穿设置有螺栓孔，所述箱体的内侧表面贯穿设置有多个连线槽，所述箱体的外侧表面焊接设置有挡板，所述挡板的内侧通过弹簧焊接设置有夹板，所述门体的外侧表面中央右侧焊接设置有门锁；

所述夹板包括有边侧挡板和橡胶板，所述夹板的内侧表面两侧均焊接设置有边侧挡板，所述夹板的内侧表面通过固定胶固定设置有橡胶板。

进一步的优选方案，所述箱体的内侧表面顶部嵌入设置有控制器，且控制器、风机和温度感应器均与外部电源连接。

进一步的优选方案，所述控制器与风机和温度感应器均通过电线呈信号连接，且控制器上设置有风机所用的开关。

进一步的优选方案，所述挡雨板呈“人字”形，且挡雨板的底部宽度大于箱体的宽度。

进一步的优选方案，所述防尘板于水平面所成的角度为60°。

进一步的优选方案，所述门体的内侧表面四周通过固定胶固定设置有橡胶圈

进一步的优选方案，所述连线槽设置有5-8个。

进一步的优选方案，所述边侧挡板的长度小于路由器厚度，橡胶板的表面嵌入呈纹路状。

有益效果：

(1)该装置通过设置有温度感应器和风机，通过在箱体的内部左侧表面嵌入设置有风机，在箱体的内侧表面嵌入设置有温度感应器，通过温度感应器感应到路由器上的温度，当温度达到一定高度时发出信号给控制器，控制器控制风机开启，使得风机给路由器散热，使得更好的保护路由器。

(2)该装置通过设置有挤压板，通过在挡板的内侧通过弹簧焊接设置有挤压板，使得在路由器放入于箱体内侧后通过弹簧弹力使得挤压板固定住路由器，使得路由器更加稳定的处于箱体内部。

(3)该装置通过设置有边侧挡板和橡胶板，通过在挤压板上设置有边侧挡板和橡胶板，使得将路由器放于两个边侧挡板之间，通过且橡胶板挨着路由器表面，使得路由器不易滑动。

附图说明

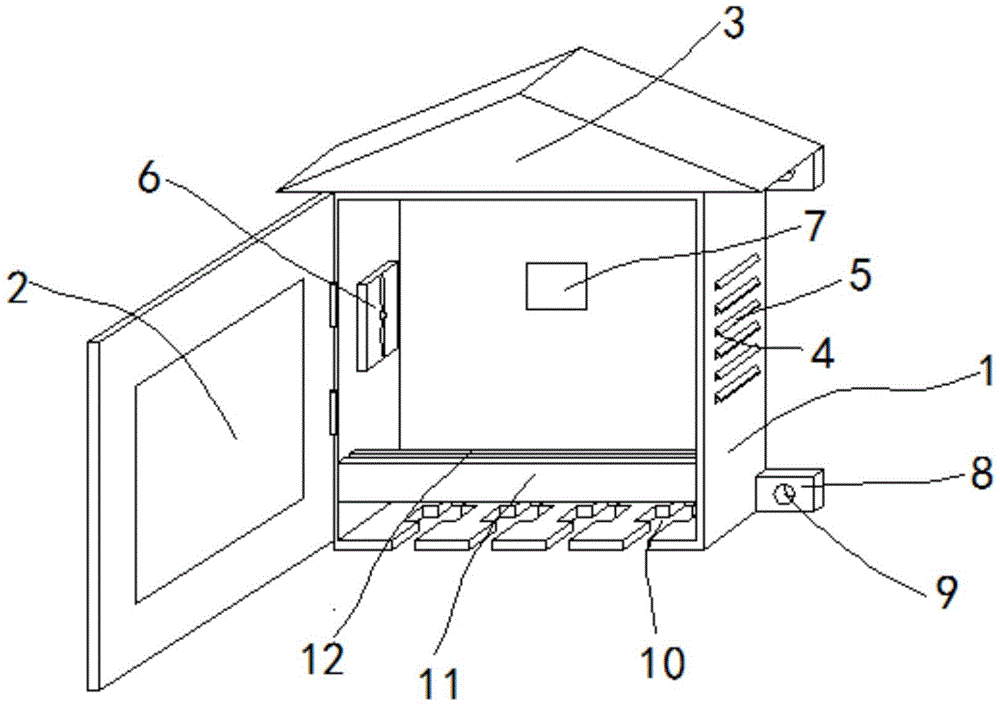

图1为本实用新型的整体结构示意图。

图2为本实用新型的整体结构背面示意图。

图3为本实用新型的挡板和夹板结构示意图。

图4本实用新型的挤压板结构示意图。

图1-4中：1-箱体、2-门体、3-挡雨板、4-散气孔、5-防尘板、6-风机、7-温度感应器、8-安装块、9-螺栓孔、10-连线槽、11-挡板、12-夹板、13-门锁、14-弹簧、1201-边侧挡板、1202-橡胶板。

具体实施方式

实用新型中的控制器、风机和温度感应器均可从市场购买或定制获得，具体型号为本领域的常规技术手段，不再进行赘述。

实施例：

请参阅图1至4，本实用新型实施例中一种户外路由器安装装置，包括有箱体1、门体2、挡雨板3、散气孔4、防尘板5、风机6和温度感应器7，箱体1的左侧表面通过铰链固定连接有门体2，箱体1的顶部表面焊接设置有挡雨板3，箱体1的右侧表面贯穿设置有多个散气孔4，散气孔4的上方外侧表面上方焊接设置有防尘板5，箱体1的左侧表面中央贯穿设置有风机6，箱体1的内侧表面中央嵌入设置有温度感应器7，箱体1的外侧表面四个角落均焊接设置有安装块8，安装块8的上表面中央贯穿设置有螺栓孔9，箱体1的内侧表面贯穿设置有多个连线槽10，箱体1的外侧表面焊接设置有挡板11，挡板11的内侧通过弹簧14焊接设置有夹板12，门体2的外侧表面中央右侧焊接设置有门锁13；

所述夹板12包括有边侧挡板1201和橡胶板1202，所述夹板12的内侧表面两侧均焊接设置有边侧挡板1201，所述夹板12的内侧表面通过固定胶固定设置有橡胶板1202。

进一步的，箱体1的内侧表面顶部嵌入设置有控制器，且控制器、风机6和温度感应器7均与外部电源连接。

进一步的，控制器与风机6和温度感应器7均通过电线呈信号连接，且控制器上设置有风机6所用的开关，使得控制器可控制风机6的开启和关闭。

进一步的，挡雨板3呈“人字”形，且挡雨板3的底部宽度大于箱体1的宽度，使得雨水不会沿着箱体1的左右两侧外表面流下，达到更好的防水的效果。

进一步的，防尘板5于水平面所成的角度为60°，角度较大，使得灰尘更不易进入箱体1内。

进一步的，门体2的内侧表面四周通过固定胶固定设置有橡胶圈，使得门体2与箱体1的连接更加紧密。

进一步的，连线槽10设置有5-8个，方便伸入电源线、网线和信号线。

进一步的，边侧挡板的长度小于路由器厚度，橡胶板1202的表面嵌入呈纹路状，使得路由器不易滑动。

在使用本实用新型一种户外路由器安装装置时，首先将装置安装好，然后给装置插上电源，然后将装置通安装块8上的螺栓孔9将装置固定于需要固定的地方，然后开启锁体13打开门体2，往外侧扳动挤压板12，使得弹簧14处于压缩状态，然后放入路由器，松开挤压板12，挤压板12在弹簧弹力的作用下对路由器进行挤压，使得路由器固定住，且通过边侧挡板1201和橡胶板1202配合使得路由器不易移动，然后通过连线槽10给路由器接上电源线和网线，然后关起门体2，将锁体13锁住即可，通过控制器控制温度感应器7温度，使得当温度感应器7达到一定的温度时，发出信号给控制器，控制器控制风机6开启达到散热效果。
