技术领域

本实用新型属于冰箱层板技术领域，具体涉及一种可调式柜式冰箱用支撑层板。

背景技术

冰箱是保持恒定低温的一种制冷设备，也是一种使食物或其他物品保持恒定低温冷态的民用产品，箱体内有压缩机、制冰机用以结冰的柜或箱，带有制冷装置的储藏箱，日常生活中家家户户基本都会用到冰箱，通常使用的冰箱的支撑层板为一块直板，大多都没有设置隔板，不方便对食物分类储存，且隔板间的空间不能根据需求进行调节，使用时很不方便，且当对层板进行清理时在取出或者放置层板时很不方便。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种可调式柜式冰箱用支撑层板，具有可调节，使用方便特点。

为实现上述目的，本实用新型提供如下技术方案：一种可调式柜式冰箱用支撑层板，包括层板，所述层板的侧面开设有第一卡槽，所述第一卡槽的数量为三个，三个所述第一卡槽内均活动连接有第一滑块，三个所述第一滑块的顶部均固定连接有连接板，三个所述连接板的顶部固定连接有同一个隔板，所述层板的侧面开设有第一矩形通孔，一个所述第一滑块的侧面固定连接有螺纹柱，所述螺纹柱穿过第一矩形通孔螺纹连接有螺纹帽，所述层板的两个侧面均固定连接有卡板，两个所述卡板的侧面均开设有第二卡槽，所述第二卡槽内固定连接有伸缩组件，所述伸缩组件的另一端固定连接有活动杆，所述第二卡槽的内壁上开设有滑槽，所述滑槽的数量为两个，两个所述滑槽开设在卡板上，所述活动杆的表面固定连接有第二滑块，所述第二滑块的数量为两个，两个所述第二滑块分别活动连接在两个滑槽内，所述卡板的另一侧面开设有第二矩形通孔，所述活动杆的表面固定连接有拉杆，所述拉杆穿过第二矩形通孔，所述活动杆的另一端固定连接有固定板，所述固定板的侧面设置有橡胶垫。

优选的，所述伸缩组件包括伸缩杆，所述伸缩杆的表面活动套接有弹簧，所述伸缩杆和弹簧的一端固定连接在第二卡槽的内壁上，所述伸缩杆和弹簧的另一端固定连接在活动杆上。

优选的，所述层板和隔板的表面均开设有圆孔。

优选的，所述层板的顶部固定连接有栏杆。

优选的，两个所述卡板的底部均开设有凹槽，两个所述凹槽的相对内壁上均固定连接有同一个直杆，所述直杆的表面套接有轴承转轮，所述直杆和轴承转轮的数量为多个。

与现有技术相比，本实用新型的有益效果是：

本实用新型，通过设置第一卡槽、第一滑块、隔板、螺纹柱和螺纹帽，需要对隔板进行调价时可推动隔板，使第一滑块在第一卡槽内移动，第一滑块移动带动隔板移动，方便对层板放置空间的调节，方便对事物分类放置，拿取更加的方便，通过设置卡板、固定板、活动杆、凹槽和拉杆，当把层板在冰箱内移动时，拉动拉杆，使固定板与冰箱的内壁远离，使层板取出更加的方便快捷，当放置层板时，松开拉杆，在伸缩组件的作用下，使固定板与冰箱的内壁靠近，使橡胶垫与冰箱的内壁接触，对层板起到固定的作用。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

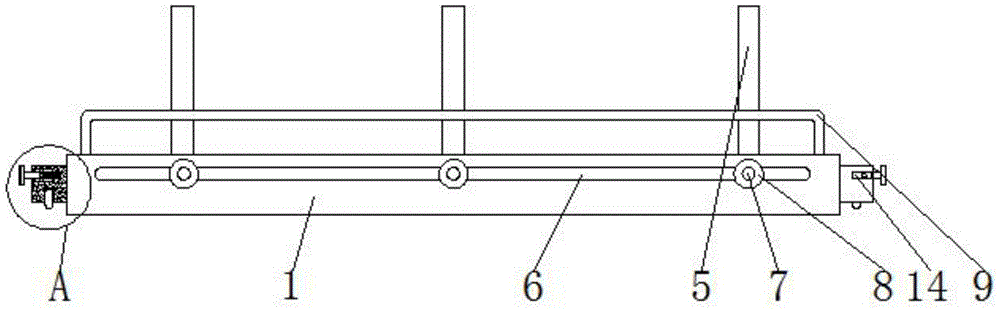

图1为本实用新型正视剖面的结构示意图；

图2为本实用新型侧视剖面的结构示意图；

图3为本实用新型中层板的俯视结构示意图；

图4为本实用新型伸缩组件的结构示意图；

图5为本实用新型中A处放大的结构示意图；

图中：1、层板；2、第一卡槽；3、第一滑块；4、连接板；5、隔板；6、第一矩形通孔；7、螺纹柱；8、螺纹帽；9、栏杆；10、卡板；11、圆孔；12、第二卡槽；13、伸缩组件；131、弹簧；132、伸缩杆；14、第二矩形通孔；15、活动杆；16、滑槽；17、第二滑块；18、拉杆；19、固定板；20、橡胶垫；21、凹槽；22、直杆；23、轴承转轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-5，本实用新型提供以下技术方案：一种可调式柜式冰箱用支撑层板，包括层板1，所述层板1的侧面开设有第一卡槽2，所述第一卡槽2的数量为三个，三个所述第一卡槽2内均活动连接有第一滑块3，三个所述第一滑块3的顶部均固定连接有连接板4，三个所述连接板4的顶部固定连接有同一个隔板5，所述层板1的侧面开设有第一矩形通孔6，一个所述第一滑块3的侧面固定连接有螺纹柱7，所述螺纹柱7穿过第一矩形通孔6螺纹连接有螺纹帽8，所述层板1的两个侧面均固定连接有卡板10，两个所述卡板10的侧面均开设有第二卡槽12，所述第二卡槽12内固定连接有伸缩组件13，所述伸缩组件13的另一端固定连接有活动杆15，所述第二卡槽12的内壁上开设有滑槽16，所述滑槽16的数量为两个，两个所述滑槽16开设在卡板10上，所述活动杆15的表面固定连接有第二滑块17，所述第二滑块17的数量为两个，两个所述第二滑块17分别活动连接在两个滑槽16内，所述卡板10的另一侧面开设有第二矩形通孔14，所述活动杆15的表面固定连接有拉杆18，所述拉杆18穿过第二矩形通孔14，所述活动杆15的另一端固定连接有固定板19，所述固定板19的侧面设置有橡胶垫20，通过设置第一卡槽2、第一滑块3、隔板5、螺纹柱7和螺纹帽8，需要对隔板5进行调价时可推动隔板5，使第一滑块3在第一卡槽2内移动，第一滑块3移动带动隔板5移动，方便对层板1放置空间的调节，方便对事物分类放置，拿取更加的方便，通过设置卡板10、固定板19、活动杆15、凹槽21和拉杆18，当把层板1在冰箱内移动时，拉动拉杆18，使固定板19与冰箱的内壁远离，使层板1取出更加的方便快捷，当放置层板1时，松开拉杆18，在伸缩组件13的作用下，使固定板19与冰箱的内壁靠近，使橡胶垫20与冰箱的内壁接触，对层板1起到固定的作用。

具体的，所述伸缩组件13包括伸缩杆132，所述伸缩杆132的表面活动套接有弹簧131，所述伸缩杆132和弹簧131的一端固定连接在第二卡槽12的内壁上，所述伸缩杆132和弹簧131的另一端固定连接在活动杆15上，通过设置伸缩杆132组件，在松开拉杆18时，对活动杆15能产生弹力作用。

具体的，所述层板1和隔板5的表面均开设有圆孔11，通过设置通孔，使冷空气与冷冻物品接触的更加的充分，对冷冻物品的冷冻效果更好。

具体的，所述层板1的顶部固定连接有栏杆9，通过设置栏杆9，对物品起到拦护的作用，防止物品掉落。

具体的，两个所述卡板10的底部均开设有凹槽21，两个所述凹槽21的相对内壁上均固定连接有同一个直杆22，所述直杆22的表面套接有轴承转轮23，所述直杆22和轴承转轮23的数量为多个，通过设置直杆22和轴承转轮23，在对层板1进行取出和放置时，更加的轻松方便，省力。

本实用新型的工作原理及使用流程：本实用新型，在使用时，使用者可通过推动隔板5，使第一滑块3在第一卡槽2内移动，第一滑块3移动带动隔板5移动，调节合适的间距，然后拧紧螺纹帽8，对隔板5进行固定，当需要对层板1进行移动时，可拉动拉杆18，使固定板19与冰箱的内壁远离，然后使轴承转轮23在冰箱的滑轨上滚动，更加的容易将层板1取出，当放置层板1时，松开拉杆18，在伸缩组件13的作用下，使固定板19与冰箱的内壁靠近，使橡胶垫20与冰箱的内壁接触，对层板1的位置进行固定。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
