技术领域

本实用新型涉及插座技术领域，具体的，涉及一种能够组装拼合的插座。

背景技术

插座，又称电源插座、开关插座。插座是指有一个或一个以上电路接线可插入的座，通过它可插入各种接线，而在现在的日常生活中需要使用的电器装置十分的多导致其一个插座可能无法满足其用电的需求，因此需要几个插座，但是当多个插座排放在一起而无法固定的话使得插座或散落在地上，使得很容易因为插座过于的杂乱而导致发生线路缠绕导致有一定的用电隐患。

实用新型内容

本实用新型旨在于解决插座在多个插座使用的时候会散乱的排放在地面上使得上面的线路容易缠绕在一起导致用电隐患的技术问题.

为实现上述目的，本实用新型提供如下技术方案：

一种能够随意组装拼合的插座，包括主体、连接槽和连接块，所述主体的一侧开口设置有连接槽，所述主体一侧嵌入设置有连接块；

所述连接槽包括有限位板、挤压槽、收缩槽、嵌入槽、抽动槽和磁石层，所述限位板，所述限位板嵌入设置于连接槽中部，所述挤压槽固定连接于限位板一侧，所述收缩槽开口设置于连接槽内部两侧，所述嵌入槽开口设置于连接槽中部，所述抽动槽开口设置于连接槽上下两侧，所述磁石层嵌入设置于连接槽内部一侧表面；

所述连接块包括有推送槽和限位槽，所述推送槽固定连接于连接块一侧，所述限位槽开口设置于连接块两侧表面。

进一步的优选方案：所述限位板为连接槽中部开槽处相互抵紧的两个长方形状板材。

进一步的优选方案：所述挤压槽为限位板相对一侧呈倾斜状设置的斜面。

进一步的优选方案：所述收缩槽为连接槽开口两侧呈长方形状的开槽，且开槽内部通过弹簧与限位板相连接。

进一步的优选方案：所述推送槽为连接块的两侧呈倾斜状设置的斜面。

进一步的优选方案：所述限位槽为连接块两侧表面呈梯形状的凹槽。

进一步的优选方案：所述抽动槽为连接槽上下两端延伸到外部的开槽。

有益效果：

(1)该种能够随意组装拼合的插座设置有连接槽，将两个主体相互拼接一起，将其一侧的连接块对准连接槽然后将推入进连接槽中进行连接，而在连接块推入抵住连接槽中限位板上的时候，连接块的推送槽会抵住限位板的挤压槽上，然后通过其两者的斜面来将推力进行引导让其迫使限位板向两侧进行挤压收缩，而在收缩的时候会收缩进收缩槽中使得连接槽会打开其一个开槽让连接块进入到嵌入槽进行连接契合，使得主体能够进行拼接组合。

(2)最后在连接块进入到嵌入槽的时候当移动到一定距离后限位板会因为其一侧弹簧的弹性而对其进行复位使得嵌入进限位槽中来对连接块进行限位，防止其主体来相互连接后自行的分离开来，同时因为其连接槽内部的凹槽因为其抽动槽将其延伸到主体的外部，使得其在主体通过连接块相互连接一起的时候可以进行上下的滑动，使得其让连接块暴露在外部来进行滑动，同时将另一个主体通过连接块连接在同一侧上，使得其拼接更加的自由使得让其能够适应排放在带有空间局限的区域中，同时其连接槽内部的磁石层能够让其在滑动连接块的时候不会因为其外界因素而现在滑动。

附图说明

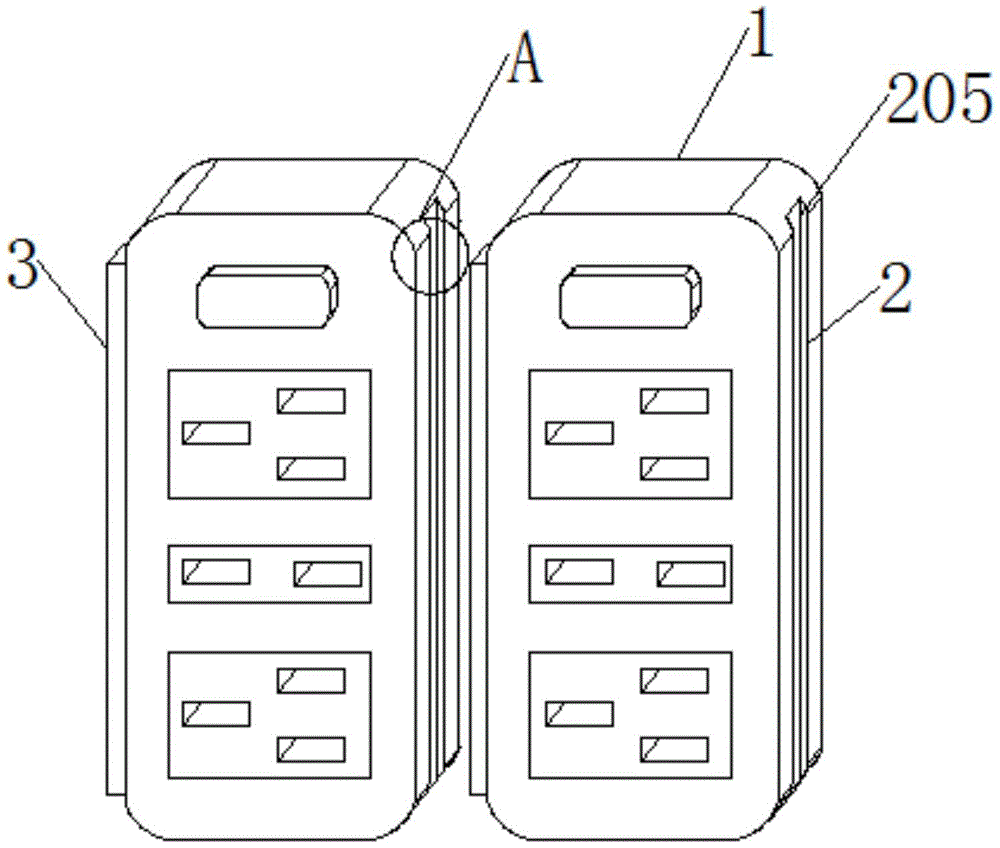

图1为本实用新型的整体结构示意图。

图2为本实用新型图1中A处的放大结构示意图。

图3为本实用新型连接块的局部整体结构示意图。

图1-3中：主体1、连接槽2、限位板201、挤压槽202、收缩槽203、嵌入槽204、抽动槽205、磁石层206、连接块3、推送槽301、限位槽302。

具体实施方式

请参阅图1至3，本实用新型实施例中，

本实用新型提供的一种能够随意组装拼合的插座，包括主体1、连接槽2和连接块3，主体1的一侧开口设置有连接槽2，主体1一侧嵌入设置有连接块3；

连接槽2包括有限位板201、挤压槽202、收缩槽203、嵌入槽204、抽动槽205和磁石层206，限位板201，限位板201嵌入设置于连接槽2中部，挤压槽202固定连接于限位板201一侧，收缩槽203开口设置于连接槽2内部两侧，嵌入槽204开口设置于连接槽2中部，抽动槽205开口设置于连接槽2上下两侧，磁石层206嵌入设置于连接槽2内部一侧表面；

连接块3包括有推送槽301和限位槽302，推送槽301固定连接于连接块3一侧，限位槽302开口设置于连接块3两侧表面。

其中，限位板201为连接槽2中部开槽处相互抵紧的两个长方形状板材，通过限位板201能够将嵌入进嵌入槽204的连接块3进行限位，防止其自行分离开来。

其中，挤压槽202为限位板201相对一侧呈倾斜状设置的斜面，通过挤压槽202能够在限位板201受力的时候能够向两侧进行收缩。

其中，收缩槽203为连接槽2开口两侧呈长方形状的开槽，且开槽内部通过弹簧与限位板201相连接，通过收缩槽203能够让限位板201受力的时候可以进行移动收缩。

其中，推送槽301为连接块3的两侧呈倾斜状设置的斜面，通过推送槽301能够在连接块3抵住挤压槽202的时候更好的将力进行引导使得限位板201进行收缩。

其中，限位槽302为连接块3两侧表面呈梯形状的凹槽。

其中，抽动槽205为连接槽2上下两端延伸到外部的开槽。

工作原理：

在使用本实用新型一种能够随意组装拼合的插座时，首先将两个主体1相互拼接一起，将其一侧的连接块3对准连接槽2然后将推入进连接槽2中进行连接，而在连接块3推入抵住连接槽2中限位板201上的时候，连接块3的推送槽301会抵住限位板201的挤压槽202上，然后通过其两者的斜面来将推力进行引导让其迫使限位板201向两侧进行挤压收缩，而在收缩的时候会收缩进收缩槽203中使得连接槽2会打开其一个开槽让连接块3进入到嵌入槽204进行连接契合，使得主体1能够进行拼接组合，最后在连接块3进入到嵌入槽204的时候当移动到一定距离后限位板201会因为其一侧弹簧的弹性而对其进行复位使得嵌入进限位槽302中来对连接块3进行限位，防止其主体1来相互连接后自行的分离开来，同时因为其连接槽2内部的凹槽因为其抽动槽205将其延伸到主体1的外部，使得其在主体1通过连接块3相互连接一起的时候可以进行上下的滑动，使得其让连接块3暴露在外部来进行滑动，同时将另一个主体1通过连接块3连接在同一侧上，使得其拼接更加的自由使得让其能够适应排放在带有空间局限的区域中，同时其连接槽2内部的磁石层206能够让其在滑动连接块3的时候不会因为其外界因素而现在滑动。
