技术领域

本实用新型涉及插板技术领域，具体为一种安全性能好的插板。

背景技术

插板是一个把多个插孔集中放在一起形成的多孔插座，简单的说接线板插座是指带电源线和插头并且可以移动的多孔插座，是电源转换器的一种俗称，随着科技技术的不断进步，人们越发注重产品的安全性，但以往的插板大多安全性不佳，不能自动对插孔进行闭合，容易给儿童甚至是使用者的安全带来威胁，导致无可挽回的损失，不能顺应当今市场的需求，由于以上存在的问题，降低了插板的实用性和使用性，针对性地推出了一种安全性能好的插板。

实用新型内容

本实用新型的目的在于提供一种安全性能好的插板，具备安全效果好的优点，解决了以往插板安全性不佳的问题。

为实现上述目的，本实用新型提供如下技术方案：一种安全性能好的插板，包括第一壳体，所述第一壳体的顶部设置有第二壳体，所述第二壳体的顶部开设有插孔本体，所述第二壳体的内部开设有槽体，所述槽体内腔的左侧固定连接有滑杆，所述滑杆的表面套设有滑块，所述滑块左侧的底部固定连接有弹簧，所述弹簧远离滑块的一端与槽体内腔的左侧固定连接，所述滑块的顶部固定连接有挡板，所述挡板的右端贯穿至插孔本体的内腔并与插孔本体内腔的右侧接触。

优选的，所述第一壳体左侧的顶部且位于第二壳体左侧的底部贯穿设置有橡胶套，所述橡胶套的内腔设置有导线，所述导线远离橡胶套的一端固定连接有插头本体。

优选的，所述第一壳体底部的两侧均固定连接有第一连接杆，所述第二壳体内腔顶部的两侧均固定连接有第二连接杆，所述第二连接杆的底部开设有第一螺纹孔，所述第一连接杆的底部开设有凹槽，所述凹槽的内腔设置有第一螺丝，所述第一螺丝的顶部延伸至第一螺纹孔的内腔并与第一螺纹孔的内壁螺纹连接。

优选的，所述第一壳体的内腔设置有电路板，所述电路板的顶部固定连接有导电铜片，所述第一壳体内腔底部的两侧均固定连接有支块，所述支块的顶部开设有第二螺纹孔，所述电路板顶部的两侧均贯穿设置有第二螺丝，所述第二螺丝的底部延伸至第二螺纹孔的内腔并与第二螺纹孔的内壁螺纹连接，所述第一壳体内腔的底部固定连接有支撑块，所述支撑块的顶部与电路板的底部接触。

优选的，所述第二壳体顶部的左侧贯穿设置有通断电开关，所述第二壳体顶部的右侧贯穿设置有工作状态指示灯。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过第一壳体、第二壳体、插孔本体、槽体、滑杆、滑块、弹簧和挡板的进行配合，实现了安全效果好的目的，能够在插头拔出后自动对插孔进行闭合，有效避免了因以往插孔不能自动闭合给儿童甚至是使用者的安全带来威胁的现象，保护了使用者和儿童的生命健康，顺应当今市场的需求，提高了插板的实用性和使用性，解决了以往插板安全性不佳的问题。

2、本实用新型通过设置插孔本体，用于连接插头，通过设置槽体，用于收容弹性复位器件，通过设置滑杆和滑块，既用于对挡板进行支撑，也用于提高挡板移动时的稳定性，通过设置弹簧，用于提供弹性势能，通过设置挡板，用于对插孔本体进行闭合，能够有效防止儿童触电，提高了插板的安全性，通过设置橡胶套，用于防止导线因磨损造成损坏，保证了插板的使用寿命，通过设置插头本体，用于连接和输送电能，通过设置第一螺纹孔和第一螺丝，用于连接第一壳体和第二壳体，通过设置第二螺纹孔和第二螺丝，用于连接电路板和第一壳体，通过设置通断电开关，用于控制插板的通电状态，通过设置工作状态指示灯，用于显示插板的工作状态。

附图说明

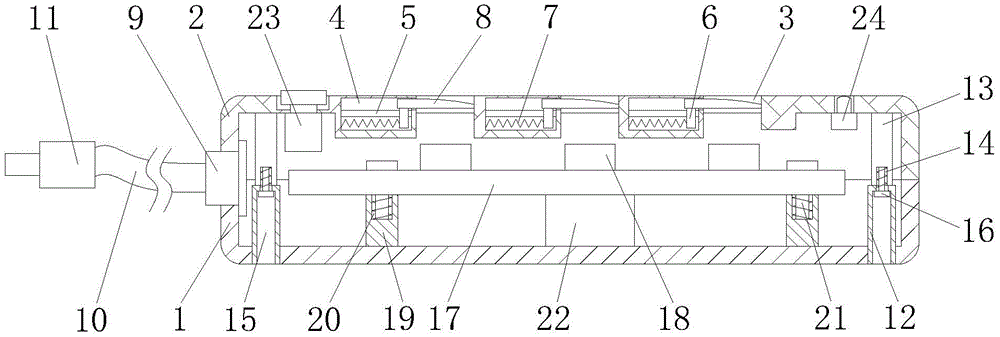

图1为本实用新型结构示意图；

图2为本实用新型结构主视图；

图3为本实用新型结构俯视图。

图中：1第一壳体、2第二壳体、3插孔本体、4槽体、5滑杆、6滑块、7弹簧、8挡板、9橡胶套、10导线、11插头本体、12第一连接杆、13第二连接杆、14第一螺纹孔、15凹槽、16第一螺丝、17电路板、18导电铜片、19支块、20第二螺纹孔、21第二螺丝、22支撑块、23通断电开关、24工作状态指示灯。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种安全性能好的插板，包括第一壳体1，第一壳体1的顶部设置有第二壳体2，第二壳体2的顶部开设有插孔本体3，第二壳体2的内部开设有槽体4，槽体4内腔的左侧固定连接有滑杆5，滑杆5的表面套设有滑块6，滑块6左侧的底部固定连接有弹簧7，弹簧7远离滑块6的一端与槽体4内腔的左侧固定连接，滑块6的顶部固定连接有挡板8，挡板8的右端贯穿至插孔本体3的内腔并与插孔本体3内腔的右侧接触，第一壳体1左侧的顶部且位于第二壳体2左侧的底部贯穿设置有橡胶套9，橡胶套9的内腔设置有导线10，导线10远离橡胶套9的一端固定连接有插头本体11，第一壳体1底部的两侧均固定连接有第一连接杆12，第二壳体2内腔顶部的两侧均固定连接有第二连接杆13，第二连接杆13的底部开设有第一螺纹孔14，第一连接杆12的底部开设有凹槽15，凹槽15的内腔设置有第一螺丝16，第一螺丝16的顶部延伸至第一螺纹孔14的内腔并与第一螺纹孔14的内壁螺纹连接，第一壳体1的内腔设置有电路板17，电路板17的顶部固定连接有导电铜片18，第一壳体1内腔底部的两侧均固定连接有支块19，支块19的顶部开设有第二螺纹孔20，电路板17顶部的两侧均贯穿设置有第二螺丝21，第二螺丝21的底部延伸至第二螺纹孔20的内腔并与第二螺纹孔20的内壁螺纹连接，第一壳体1内腔的底部固定连接有支撑块22，支撑块22的顶部与电路板17的底部接触，第二壳体2顶部的左侧贯穿设置有通断电开关23，第二壳体2顶部的右侧贯穿设置有工作状态指示灯24，通过设置插孔本体3，用于连接插头，通过设置槽体4，用于收容弹性复位器件，通过设置滑杆5和滑块6，既用于对挡板8进行支撑，也用于提高挡板8移动时的稳定性，通过设置弹簧7，用于提供弹性势能，通过设置挡板8，用于对插孔本体3进行闭合，能够有效防止儿童触电，提高了插板的安全性，通过设置橡胶套9，用于防止导线10因磨损造成损坏，保证了插板的使用寿命，通过设置插头本体11，用于连接和输送电能，通过设置第一螺纹孔14和第一螺丝16，用于连接第一壳体1和第二壳体2，通过设置第二螺纹孔20和第二螺丝21，用于连接电路板17和第一壳体1，通过设置通断电开关23，用于控制插板的通电状态，通过设置工作状态指示灯24，用于显示插板的工作状态，通过第一壳体1、第二壳体2、插孔本体3、槽体4、滑杆5、滑块6、弹簧7和挡板8的进行配合，实现了安全效果好的目的，能够在插头拔出后自动对插孔进行闭合，有效避免了因以往插孔不能自动闭合给儿童甚至是使用者的安全带来威胁的现象，保护了使用者和儿童的生命健康，顺应当今市场的需求，提高了插板的实用性和使用性，解决了以往插板安全性不佳的问题。

使用时，通过插孔本体3连接插头，通过槽体4收容弹性复位器件，通过滑杆5和滑块6对挡板8进行支撑，也用于提高挡板8移动时的稳定性，通过弹簧7提供弹性势能，通过挡板8对插孔本体3进行闭合，能够有效防止儿童触电，提高了插板的安全性，通过橡胶套9防止导线10因磨损造成损坏，保证了插板的使用寿命，通过插头本体11连接和输送电能，通过第一螺纹孔14和第一螺丝16连接第一壳体1和第二壳体2，通过第二螺纹孔20和第二螺丝21连接电路板17和第一壳体1，通过通断电开关23控制插板的通电状态，通过工作状态指示灯24显示插板的工作状态。

综上所述：该安全性能好的插板，通过第一壳体1、第二壳体2、插孔本体3、槽体4、滑杆5、滑块6、弹簧7和挡板8的配合，解决了以往插板安全性不佳的问题。
