技术领域

本实用新型属于电子触摸屏技术领域，具体为一种抗压能力强的电子触摸屏。

背景技术

现在越来越多的学校开始安装多媒体，但很多电子触摸屏没有很好着防撞击设置，当人不小心对多媒体屏幕发生撞击时，导致对多媒体电子触摸屏的过度挤压后造成屏幕的破裂产生触碰不灵敏或者彻底的损坏。

实用新型内容

(一)解决的技术问题

为了克服现有技术的上述缺陷，本实用新型提供了一种抗压能力强的电子触摸屏，从而解决了人不小心对多媒体屏幕发生撞击时，导致对多媒体电子触摸屏的过度挤压后造成屏幕的破裂产生触碰不灵敏或者彻底的损坏的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种抗压能力强的电子触摸屏，包括电子触摸屏，所述电子触摸屏的左侧面和右侧面均固定连接有固定杆，所述固定杆的右侧面开设有凹槽，所述凹槽内固定连接有滚轮，所述固定杆的下表面固定连接有第一固定块，所述第一固定块的下表面固定连接有第一弹簧，所述第一弹簧的底端固定连接有第二固定块，所述第二固定块的下表面固定连接有支架框，所述支架框内壁的下表面开设有两个第一滑槽，两个所述第一滑槽内均滑动连接有滑块，所述滑块上表面固定连接有两个第三固定块，两个所述第三固定块的相对面均固定连接有第一轴承，两个所述第一轴承内套接有同一个第一转轴，所述第一转轴的外表面卡接有圆头杆，所述圆头杆正面和背面均固定连接有第二轴承，两个所述第二轴承内套接有同一个第二转轴，所述第二转轴卡接在固定杆的正面。

作为本实用新型的进一步方案：所述电子触摸屏的下表面与海绵垫的上表面固定连接，所述海绵垫的左侧面和右侧面分别与两个固定杆的相对面固定连接，所述支架框内壁的下表面与防撞板的下表面固定连接。

作为本实用新型的进一步方案：所述第一固定块的下表面与第一伸缩杆的顶端固定连接，所述第一伸缩杆的底端与第二固定块的上表面固定连接，所述第一弹簧套接在第一伸缩杆的外表面。

作为本实用新型的进一步方案：所述第一滑槽内壁的左侧面与第二伸缩杆的左端固定连接，所述第二伸缩杆的右端与滑块的左侧面固定连接，所述第二伸缩杆的外表面套接有第二弹簧，所述第二弹簧的左端与第一滑槽内壁的左侧面固定连接，所述第二弹簧的右端与滑块的左侧面固定连接，所述第一滑槽为T型。

作为本实用新型的进一步方案：所述滚轮的右侧面与第二滑槽内壁的右侧面搭接，所述第二滑槽开设在支架框的内壁的右侧面。

(三)有益效果

与现有技术相比，本实用新型的有益效果在于：

1、该抗压能力强的电子触摸屏，通过圆头杆、固定杆、第一伸缩杆、第一弹簧、滑块、第二伸缩杆和第二弹簧之间的相互配合，当人不小心在对电子触摸屏发生撞击时，电子触摸屏带动固定杆向下移动，第一伸缩杆与第一弹簧也会向下收缩，同时两个圆头杆推动滑块向防撞板方向移动，第二弹簧和第二伸缩杆向防撞板方向收缩，本装置对电子触摸屏受到冲击时起到了缓冲作用，防止了人对电子触摸屏撞击时产生的损害导致的彻底破碎或者接触不灵敏的问题。

2、该抗压能力强的电子触摸屏，通过滚轮与第二滑槽之间的相互配合，当电子触摸屏带动固定杆向下移动时，滚轮会在第二滑槽内滚动，减少了固定杆与支架框之间的摩擦力，电子触摸屏带动固定杆向下移动时更方便、轻松。

3、该抗压能力强的电子触摸屏，通过海绵垫与防撞板之间的相互配合，当电子触摸屏带动固定杆向下移动至防撞板上表面时，海绵垫可起到缓冲作用，防止了电子触摸屏撞击到防撞板的上表面发生损坏。

附图说明

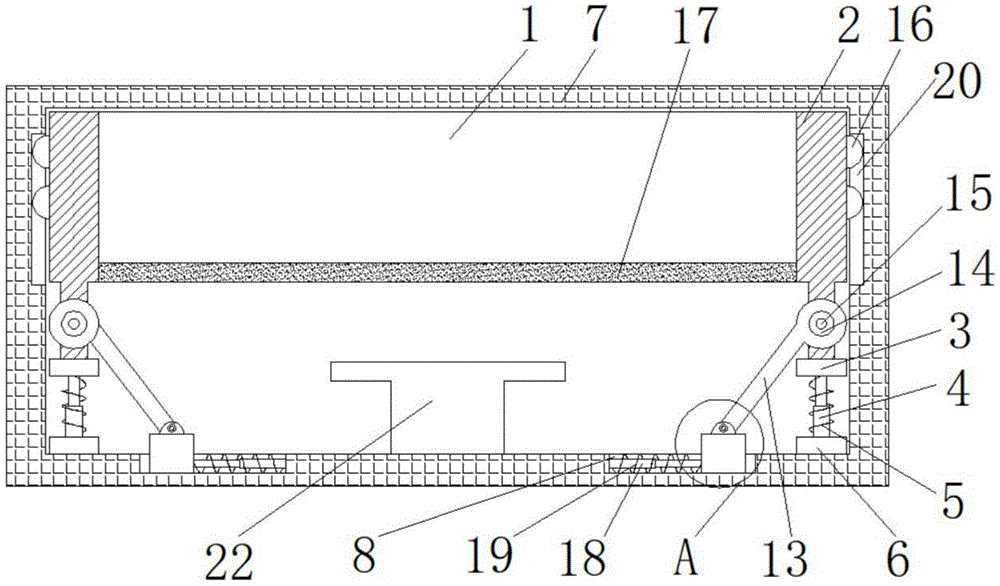

图1为本实用新型正视的结构示意图；

图2为本实用新型固定杆左视的剖面结构示意图；

图3为本实用新型滑块左视的剖面结构示意图；

图4为本实用新型A处放大的结构示意图；

图中：1电子触摸屏、2固定杆、3第一固定块、4第一伸缩杆、5第一弹簧、6第二固定块、7支架框、8第一滑槽、9滑块、10第三固定块、11第一转轴、12第一轴承、13圆头杆、14第二轴承、15第二转轴、16滚轮、17海绵垫、18第二伸缩杆、19第二弹簧、20第二滑槽、21凹槽、22防撞板。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

如图1-4所示，本实用新型提供一种技术方案：一种抗压能力强的电子触摸屏，包括电子触摸屏1，电子触摸屏1的下表面与海绵垫17的上表面固定连接，海绵垫17的左侧面和右侧面分别与两个固定杆2的相对面固定连接，支架框7内壁的下表面与防撞板22的下表面固定连接，通过设置海绵垫17与防撞板22，当电子触摸屏1带动固定杆2向下移动至防撞板22上表面时，海绵垫17可起到缓冲作用，电子触摸屏1的左侧面和右侧面均固定连接有固定杆2，固定杆2的右侧面开设有凹槽21，凹槽21内固定连接有滚轮16，滚轮16的右侧面与第二滑槽20内壁的右侧面搭接，第二滑槽20开设在支架框7的内壁的右侧面，通过设置滚轮16与第二滑槽20，当电子触摸屏1带动固定杆2向下移动时，滚轮16会在第二滑槽20内滚动，减少了固定杆2与支架框7之间的摩擦力，固定杆2的下表面固定连接有第一固定块3，第一固定块3的下表面与第一伸缩杆4的顶端固定连接，第一伸缩杆4的底端与第二固定块6的上表面固定连接，第一弹簧5套接在第一伸缩杆4的外表面，通过设置第一伸缩杆4和第一弹簧5，保证了电子触摸屏1带动固定杆2向下移动时具有一定的缓冲作用，同时第一伸缩杆4保证了第一弹簧5不会因受到过度挤压而弹出，第一固定块3的下表面固定连接有第一弹簧5，第一弹簧5的底端固定连接有第二固定块6，第二固定块6的下表面固定连接有支架框7，支架框7内壁的下表面开设有两个第一滑槽8，第一滑槽8内壁的左侧面与第二伸缩杆18的左端固定连接，第二伸缩杆18的右端与滑块9的左侧面固定连接，第二伸缩杆18的外表面套接有第二弹簧19，第二弹簧19的左端与第一滑槽8内壁的左侧面固定连接，第二弹簧19的右端与滑块9的左侧面固定连接，第一滑槽8为T型，通过设置滑块9和第一滑槽8，保证了圆头杆13推动滑块9进行直线运动，且第一滑槽8为T型，防止第一滑槽8与滑块9分离，通过设置第二伸缩杆18和第二弹簧19，保证了圆头杆13推动滑块9进行直线运动具有一定的缓冲作用，同时第二伸缩杆18保证了第二弹簧19不会因受到过度挤压而弹出，两个第一滑槽8内均滑动连接有滑块9，滑块9上表面固定连接有两个第三固定块10，两个第三固定块10的相对面均固定连接有第一轴承12，两个第一轴承12内套接有同一个第一转轴11，通过设置第一转轴11和第一轴承12，可以控制圆头杆13稳定围绕固定杆2转动，达到合适位置，第一转轴11的外表面卡接有圆头杆13，圆头杆13正面和背面均固定连接有第二轴承14，两个第二轴承14内套接有同一个第二转轴15，通过设置第一转轴11和第一轴承12，可以控制圆头杆13稳定围绕滑块9转动，达到合适位置，第二转轴15卡接在固定杆2的正面。

本实用新型的工作原理为：

S1、当人对电子触摸屏1进行碰撞时，电子触摸屏1带动两个固定杆2向下移动，同时带动第一伸缩杆4与第一弹簧5向下收缩；

S2、同时两个圆头杆13推动滑块9向防撞板22方向移动，第二弹簧19和第二伸缩杆18向防撞板22方向收缩，当电子触摸屏1带动海绵垫17触碰到防撞板22上表面时停止移动；

S3、当电子触摸屏1进行回弹时，第二弹簧19与第二伸缩杆18进行回弹，带动滑块9向远离防撞板22的方向移动，同时滑块9推动圆头杆13向上移动，推动固定杆2向上移动，同时第一弹簧5与第一伸缩杆4回弹带动固定杆2与电子触摸屏1向上移动，当第一弹簧5与第二弹簧19回弹到合适位置时停止移动，完成电子触摸屏1回弹。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
