技术领域

本实用新型属于电容性触摸屏技术领域，具体为一种可减少反射光的电容性触摸屏。

背景技术

近几年来，随着智能手机、平板电脑的兴起，电容式触摸屏市场得到了较快的发展，电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜导体层，再在导体层外加上一块保护玻璃，双玻璃设计能彻底保护导体层及感应器。

目前，在使用电容性触摸屏时，不可避免的会产生反射光的现象，影响人们使用电容性触摸屏，为了更好的使用电容性触摸屏，多数在其上贴有保护膜，但是现有的保护膜不具有防反光的功能，导致在使用时，需要用手遮挡阳光才能看清楚屏幕，给生活和工作带了不便。

实用新型内容

(一)解决的技术问题

为了克服现有技术的上述缺陷，本实用新型提供了一种可减少反射光的电容性触摸屏，解决了在使用电容性触摸屏时，不可避免的会产生反射光的现象，影响人们使用电容性触摸屏，为了更好的使用电容性触摸屏，多数在其上贴有保护膜，但是现有的保护膜不具有防反光的功能，导致在使用时，需要用手遮挡阳光才能看清楚屏幕，给生活和工作带了不便的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种可减少反射光的电容性触摸屏，包括基材，所述基材的上表面设置有第一涂层，所述基材的下表面设置有第二涂层，所述第二涂层的下表面设置有胶体，所述胶体的下表面粘接有屏幕。

所述第一涂层包括硬化层，所述硬化层的下表面设置在基材的上表面，所述硬化层的上表面设置有反光层，所述反光层的上表面设置有防静电层，所述防静电层的上表面设置有纳米银涂层。

所述第二涂层包括防眩光层，所述防眩光层的下表面设置在胶体的上表面，所述防眩光层的上表面设置有防蓝光层，所述防蓝光层的上表面设置在基材的下表面。

作为本实用新型的进一步方案：所述基材采用聚乙烯制成，所述基材的厚度为50μm-200μm。

作为本实用新型的进一步方案：所述胶体采用硅胶，所述胶体的厚度为25μm-70μm。

作为本实用新型的进一步方案：所述硬化层采用透明橡胶制成，所述硬化层的厚度为8μm-20μm。

作为本实用新型的进一步方案：所述防静电层采用聚硅酮制成，所述防防静电层的厚度为5μm-15μm。

作为本实用新型的进一步方案：所述防蓝光层采用树脂制成，所述防蓝光层的厚度为10μm-20μm。

(三)有益效果

与现有技术相比，本实用新型的有益效果在于：

1、该可减少反射光的电容性触摸屏，通过硬化层、反光层和防静电层，使得保护膜具有防反光的效果，不仅降低人们使用屏幕的视觉疲劳，保护使用者的视力，同时消除用户阳光下看屏幕带来的不便，从而在现实生活中具有积极的意义，同时硬化层能够增强保护膜整体的塑性，保护屏幕不被划伤留痕，而防静电层能够防止静电的产生，避免静电对屏幕造成伤害。

2、该可减少反射光的电容性触摸屏，通过设置防眩光层和防蓝光层，使得光线照射在保护膜上时，增加散射的光线，使得光泽度降低，降低屏幕的光暗度，从而达到防眩晕的效果，同时防蓝光层能有效抑制蓝光反射，减少了有害蓝光对眼镜造成持续伤害，从而实现了对有害蓝光的隔离，保护眼镜。

3、该可减少反射光的电容性触摸屏，通过设置纳米银涂层，利用银离子杀菌的特性，使得保护膜具有杀菌的效果，降低人们在使用时，病菌残留在保护膜上，有效保护使用者的健康安全。

附图说明

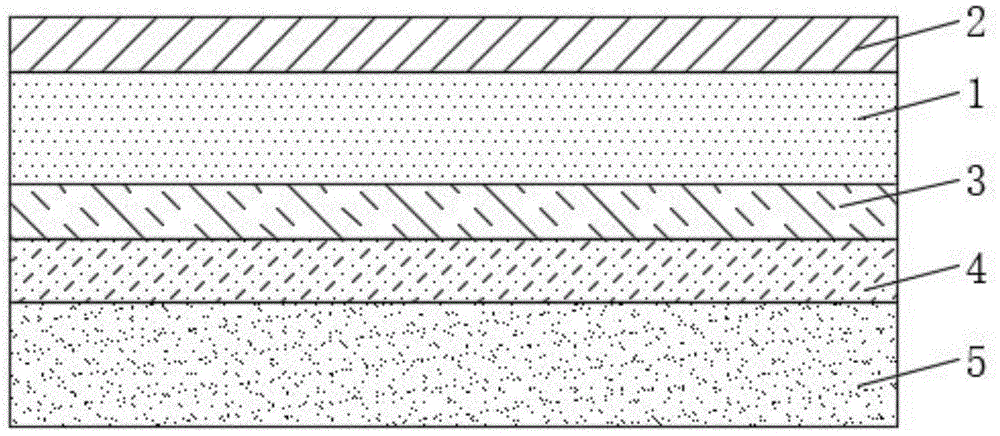

图1为本实用新型正视的剖面的结构示意图；

图2为本实用新型第一涂层剖面的结构示意图；

图3为本实用新型第二涂层剖面的结构示意图；

图中：1基材、2第一涂层、201硬化层、202反光层、203防静电层、204纳米银涂层、3第二涂层、301、防眩光层、302防蓝光层、4胶体、5屏幕

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

如图1-3所示，本实用新型提供一种技术方案：一种可减少反射光的电容性触摸屏，包括基材1，基材1采用聚乙烯制成，基材1的厚度为50μm-200μm，通过设置基材1，基材1是胶体4的载体,实现保护膜防刮、隔离和防污等保护作用的主体，基材1的上表面设置有第一涂层2，基材1的下表面设置有第二涂层3，第二涂层3的下表面设置有胶体4，胶体4采用硅胶，胶体4的厚度为25μm-70μm，通过设置胶体4，由于硅胶不溶于水和任何溶剂，吸附性能高，排气速度快，热稳定性好，化学性质稳定，有较高的机械强度，不容易掉粉，抗高低温，耐臭氧和紫外线，粘性随时间很温度变化很小，从而使得保护膜的吸附性变得更好，保证了其使用寿命，胶体4的下表面粘接有屏幕5。

第一涂层2包括硬化层201，硬化层201的下表面设置在基材1的上表面，硬化层201采用透明橡胶制成，硬化层201的厚度为8μm-20μm，通过设置硬化层201，硬化层201能够增强保护膜整体的硬度，保护屏幕5不被划伤留痕，硬化层201的上表面设置有反光层202，通过设置反光层202，使得保护膜具有防反光的效果，不仅降低人们使用屏幕5的视觉疲劳，保护使用者的视力，同时消除用户阳光下看屏幕5带来的不便，从而在现实生活中具有积极的意义，反光层202的上表面设置有防静电层203，防静电层203采用聚硅酮制成，防防静电层203的厚度为5μm-15μm，通过设置防静电层203，能够防止静电的产生，避免静电对屏幕5造成伤害，防静电层203的上表面设置有纳米银涂层204，通过设置纳米银涂层204，利用银离子杀菌的特性，使得保护膜具有杀菌的效果，降低人们在使用时，病菌残留在保护膜上，有效保护使用者的健康安全。

第二涂层3包括防眩光层301，防眩光层301的下表面设置在胶体4的上表面，防眩光层301的上表面设置有防蓝光层302，防蓝光层302采用树脂制成，防蓝光层302的厚度为10μm-20μm，通过设置防眩光层301和防蓝光层302，使得光线照射在保护膜上时，增加散射的光线，使得光泽度降低，降低屏幕5的光暗度，从而达到防眩晕的效果，同时防蓝光层302能有效抑制蓝光反射，减少了有害蓝光对眼镜造成持续伤害，从而实现了对有害蓝光的隔离，保护眼睛，防蓝光层302的上表面设置在基材1的下表面。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
