技术领域

本实用新型涉及手机配件技术领域，更具体的，涉及一种手机外屏安装用固定内架。

背景技术

目前众多高端消费电子金属外壳，尤其是高档手机的中框支架，均是采用纯铝型材或不锈钢板材，并先使其经过数控铣床加工而成型出基本框架结构。

其中对于数控铣这种工艺，尤其是采用一个完整的型材通过多道工序直接成型，也即是外框和内框为一个整体结构，其对设备的加工精度要求非常高，并且还有加工周期长、占用设备多、原材料浪费多、不良率高和成本高等不足，一旦某一客户需求量大，受限于生产量能不足，必须先配置大量的数控铣床设备，前期投入过大，对中小企业是一道巨大的门槛。

现有的手机屏幕在进行安装固定的时候，通常手机主体框架的边缘位置对应设置支撑平面，通过黏贴的连接方式对屏幕进行压实固定，在使用外部工件对多出的黏贴剂进行清除，在一些的无边框的手机中，屏幕在安装的时候通过屏幕总成与框架进行连接，在收到外力的时候，手机的主框架受力直接影响到屏幕，导致连接位置和线路发生断裂和破损，同时在进行屏幕黏贴的时候，多余的黏贴剂清理不便。

实用新型内容

本实用新型旨在于解决背景中的问题，从而提供一种手机外屏安装用固定内架。

为实现上述目的，本实用新型提供如下技术方案：包括主框架，主框架的两端位置固定连接有第一固定框和第二固定框，第一固定框和第二固定框的外侧表面位置固定连接有支撑板，第一固定框和第二固定框的内侧表面固定连接有承托平台，主框架的内侧固定连接有第一架桥和第二架桥，主框架的内侧固定连接有固定板，主框架的边缘位置固定开设扩展槽，第一固定框和第二固定框的前端表面固定连接有扩容板。

优选的，所述第一固定框和第二固定框的两端位置与主框架的顶端边缘位置相互嵌合，且第一固定框和第二固定框的表面前端位置均设置开孔。

优选的，所述支撑板后端位置凸出固定框设置，且支撑板设置为塑胶板，表面对应主框架表面设置开孔。

优选的，所述支撑板的后端位置呈折角设置，对主框架的底部呈覆盖状态。

优选的，所述承托平台位于固定框结构的内壁后端位置，呈竖向设置，设置多个。

优选的，所述固定板位于主框架的内侧两端位置，垂直连接，且固定板的前端表面开设柱套，柱套垂直嵌入固定板中。

优选的，所述扩展槽为内向三角槽，位于架桥结构的两侧，扩容板同时位于承托平台的前端，扩容板和固定框结构之间存在空间。

本实用新型提供了一种手机外屏安装用固定内架，具有以下有益效果：

1、该种手机外屏安装用固定内架，通过第一固定框和第二固定框，配合表面设置的支撑板，有效的屏幕进行限位固定，同时在将主框架和手机主体框架进行连接的时候，凸出设置的支撑板对主框架进行防护支撑，有效的对外力进行缓冲。

2、该种手机外屏安装用固定内架，通过承托平台达到对屏幕的两端位置进行支撑。

3、该种手机外屏安装用固定内架，通过固定板，有效的屏幕进行支撑承托，且表面嵌入设置的柱套，有效的对屏幕的连接线路进行防护，同时对线路连接点进行封闭处理，达到防护的效果。

4、该种手机外屏安装用固定内架，通过扩展槽，在连接屏幕的时候，内向三角槽对屏幕进行支撑限位的同时，防止黏贴剂溢出，加固屏幕连接。

5、该种手机外屏安装用固定内架，通过扩容板便于对屏幕以及相关的部件进行防护和限位。

附图说明

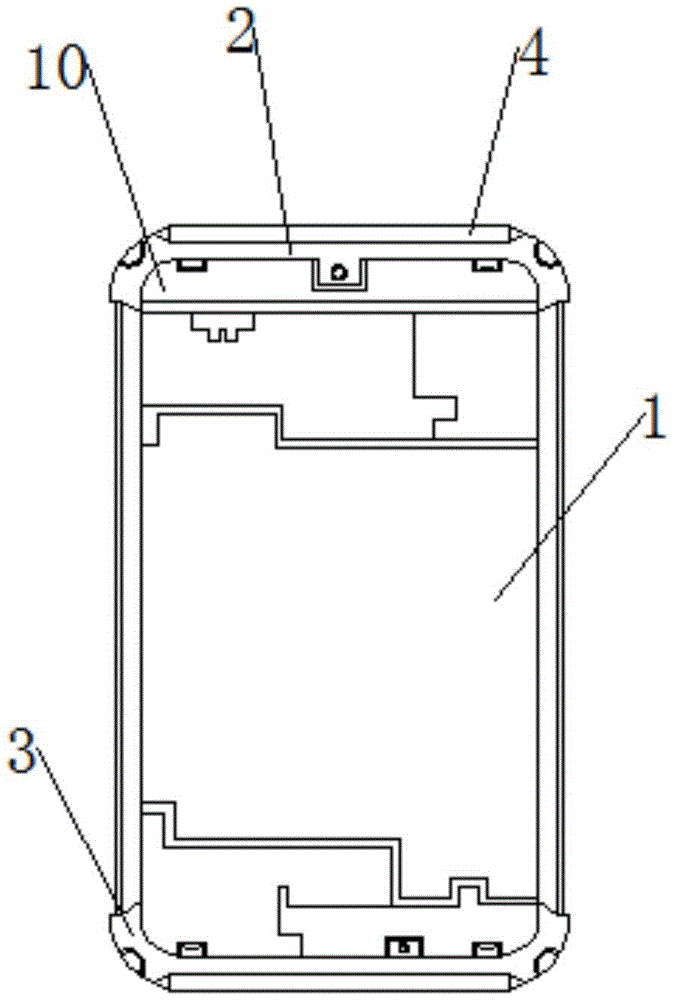

图1为本实用新型的整体结构平面图。

图2为本实用新型的整体立体分解结构示意图。

图1-2中：1-主框架，2-第一固定框，3-第二固定框，4-支撑板，5-承托平台，6-第一架桥，7-第二架桥，8-固定板，9-扩展槽，10-扩容板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至2，本实用新型实施例中，一种手机外屏安装用固定内架，包括主框架1，主框架1的两端位置固定连接有第一固定框2和第二固定框3，第一固定框2和第二固定框3的外侧表面位置固定连接有支撑板4，第一固定框2和第二固定框3的内侧表面固定连接有承托平台5，主框架1的内侧固定连接有第一架桥6和第二架桥7，主框架1的内侧固定连接有固定板8，主框架1的边缘位置固定开设扩展槽9，第一固定框2和第二固定框3的前端表面固定连接有扩容板10。

本实施例中，第一固定框2和第二固定框3的两端位置与主框架1的顶端边缘位置相互嵌合，且第一固定框2和第二固定框3的表面前端位置均设置开孔。

本实施例中，支撑板4后端位置凸出固定框设置，且支撑板4设置为塑胶板，表面对应主框架1表面设置开孔。

本实施例中，支撑板4的后端位置呈折角设置，对主框架1的底部呈覆盖状态，通过第一固定框2和第二固定框3，配合表面设置的支撑板4，有效的屏幕进行限位固定，同时在将主框架1和手机主体框架进行连接的时候，凸出设置的支撑板4对主框架1进行防护支撑，有效的对外力进行缓冲。

本实施例中，承托平台5位于固定框结构的内壁后端位置，呈竖向设置，设置多个，通过承托平台5达到对屏幕的两端位置进行支撑。

本实施例中，固定板8位于主框架1的内侧两端位置，垂直连接，且固定板8的前端表面开设柱套，柱套垂直嵌入固定板8中，通过固定板8，有效的屏幕进行支撑承托，且表面嵌入设置的柱套，有效的对屏幕的连接线路进行防护，同时对线路连接点进行封闭处理，达到防护的效果。

本实施例中，扩展槽9为内向三角槽，位于架桥结构的两侧，通过扩展槽9，在连接屏幕的时候，内向三角槽对屏幕进行支撑限位的同时，防止黏贴剂溢出，加固屏幕连接。

本实施例中，扩容板10同时位于承托平台5的前端，扩容板10和固定框结构之间存在空间，通过扩容板10便于对屏幕以及相关的部件发声单元和送话器，摄像头线路等进行防护和限位。

在使用本实用新型一种手机外屏安装用固定内架时，首先，使用人员在对屏幕进行安装固定的时候，使得屏幕两端对应第一固定框2和第二固定框3进行安装，使得屏幕底面接触到承托平台5，之后使得屏幕的连接线路穿过固定板8表面的柱套，此时屏幕位于固定板8正上方，之后使用人员通过黏贴剂将屏幕与主框架1进行连接，黏贴剂在使用的时候，扩展槽9防止其溢出，之后使用人员将外部相关部件固定在屏幕在顶端位置，使其位于扩容板10下方，扩容板10对其进行覆盖，最后使用人员通过外部固定螺丝将本装置固定连接手机主体框架中，支撑板4使得主框架1和手机主体框架之间存有空间，便于对线路的排布分布。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
