技术领域

本实用新型涉及PVC管技术领域，具体来说，涉及一种PVC管分流结构。

背景技术

目前，随着我国经济建设的大规模发展，大多数塑材生产商愈发需要小型、高速、高产量的塑材生产设备；PVC(聚氯乙烯)管材因其具有较好的抗拉压强度、优异的耐腐蚀性、良好的水密性和较小的流体阻力等特点，使其广泛运用到供水、排水、排污及消防等方面。在现有技术中，PVC管连接分流结构均为不可调节的分流结构，在实际应用中很难满足现有的多管道选择性分流的需求，因此，急需一种PVC管分流结构。

实用新型内容

(一)技术问题

综上所述，本实用新型是一种PVC管分流结构，以解决上述在现有技术中，PVC管连接分流结构均为不可调节的分流结构，在实际应用中很难满足现有的多管道选择性分流的需求的问题。

(二)技术方案

本实用新型提供了一种PVC管分流结构,包括：分流筒、分流管、限位孔、卡扣、分流装置、拉杆、一方分流结构、三方分流结构、贯穿分流结构和两方分流管，所述分流筒中间固定连接设有四个分流管，所述分流筒顶端固定连接设有限位孔，所述分流筒内壁固定连接设有若干卡扣，所述分流筒内活动连接设有分流装置，所述分流装置顶端固定连接设有拉杆，所述拉杆底端固定连接设有一方分流结构，所述一方分流结构底端固定连接设有三方分流结构，所述三方分流结构底端固定连接设有贯穿分流结构，所述贯穿分流结构底端固定连接设有两方分流管。

优选的，所述一方分流结构内部水管呈L型结构。

优选的，所述三方分流结构内部水管呈十字型结构。

优选的，所述贯穿分流结构内部水管呈左右贯穿结构。

优选的，所述两方分流管内部水管呈T字型结构。

优选的，所述一方分流结构、三方分流结构、贯穿分流结构和两方分流管连接处均设有凹孔，且与卡扣顶端圆球镶嵌。

(三)有益效果

1、本实用新型通过设置分流装置，使PVC管分流结构可以根据实际应用需求改变PVC管道的水流方向。

2、本实用优点在于通过设置卡扣，使使PVC管分流结构可以固定住，且可以通过拉力的大小判断调节情况。

附图说明

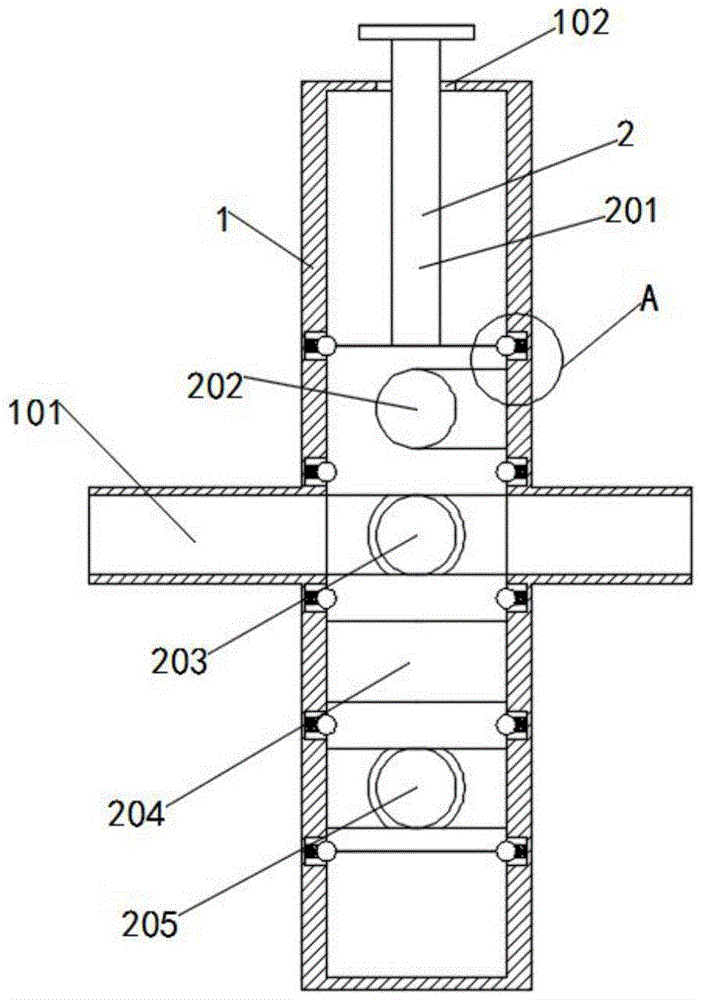

图1是本实用新型的整体剖面图。

图2是本实用新型的整体结构示意图。

图3是本实用新型的A处发大图。

在图1至图3，部件名称或线条与附图编号的对应关系为：

分流筒-1，分流管-101，限位孔-102，卡扣-103，分流装置-2，拉杆-201，一方分流结构-202，三方分流结构-203，贯穿分流结构-204，两方分流管-205。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

实施例：

请参阅图1-3，本实用新型一种PVC管分流结构,包括：分流筒1、分流管101、限位孔102、卡扣103、分流装置2、拉杆201、一方分流结构202、三方分流结构203、贯穿分流结构204和两方分流管结构205，分流筒1中间固定连接设有四个分流管101，分流筒1顶端固定连接设有限位孔102，分流筒1内壁固定连接设有若干卡扣103，分流筒1内活动连接设有分流装置2，分流装置2顶端固定连接设有拉杆201，拉杆201底端固定连接设有一方分流结构202，一方分流结构202底端固定连接设有三方分流结构203，三方分流结构203底端固定连接设有贯穿分流结构204，贯穿分流结构204底端固定连接设有两方分流管205。

其中，一方分流结构202内部水管呈L型结构，当需要将水分流到一段分流管101内时，将一方分流结构202推到和分流管101重叠，使水往一个左侧分流管101流走。

其中，三方分流结构203内部水管呈十字型结构，当需要将水分流到全部分流管101内时，将三方分流结构203拉到和分流管101重叠，使水同时进行三个分流管101内。

其中，贯穿分流结构204内部水管呈左右贯穿结构，当需要将水直接从对面分流管101排走时，将贯穿分流结构204和分流管101重叠，使水从对面的分流管101流走。

其中，两方分流管结构205内部水管呈T字型结构，当需要同时将水导入两个分流筒101内使，将两方分流管结构205拉到和分流管101重叠，使水从相邻的两个分流管101排走。

其中，一方分流结构202、三方分流结构203、贯穿分流结构204和两方分流管结构205连接处均设有凹孔，且与卡扣103顶端圆球镶嵌，使卡扣103可以卡住分流装置2，且可以通过拉力的改变来判断是否调节到位。

工作原理：首先将一个分流管101和进水管连接，在将其余三个分流管101和排水管连接；

当需要将水分流到一段分流管101内时，将一方分流结构202推到和分流管101重叠，使水往一个左侧分流管101流走；

当需要将水分流到全部分流管101内时，将三方分流结构203拉到和分流管101重叠，使水同时进行三个分流管101内；

当需要将水直接从对面分流管101排走时，将贯穿分流结构204和分流管101重叠，使水从对面的分流管101流走；

当需要同时将水导入两个分流筒101内使，将两方分流管结构205拉到和分流管101重叠，使水从相邻的两个分流管101排走。
