技术领域

本实用新型涉及电力工程技术领域，具体来说，涉及一种电缆固定结构。

背景技术

电缆：通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层，电缆具有内通电，外绝缘的特征；

在现有技术中，在瓷板墙固定电缆，在瓷板墙表面进行安装需要破坏瓷板墙表面进行安装，因此，急需一种电缆固定结构。

实用新型内容

本实用新型旨在于解决背景技术中提出的问题，从而提供一种电缆固定结构。

为实现上述目的，本实用新型提供如下技术方案：一种电缆固定结构,包括：固定块一、吸盘、活塞、固定块二、推动杆、调节螺母、固定环一、固定环二、固定螺母和防滑凸起，所述固定块一左侧内部固定连接设有吸盘，所述吸盘右端活动连接设有活塞，所述活塞右端固定连接设有固定块二，所述固定块一右侧表面四角均固定连接设有推动杆，且推动杆右端外壁与固定板二四角活动连接，所述固定板二右侧表面四角均活动连接设有调节螺母，且调节螺母与推动杆外壁活动连接，所述固定块二右侧表面中间固定连接设有固定环一，所述固定环右端活动连接设有固定环二，且固定环一和固定环二两端之间均通过固定螺栓进行活动连接，所述固定环一和固定环二内壁均固定连接设有若干防滑凸起。

优选的，所述吸盘左端设有若干半圆形密封凹槽，且槽与槽之间相切连接。

优选的，所述活塞左端表面设有吸气剂，且活塞平行设有若干密封橡胶圈。

优选的，所述调节螺母一端成T字型圆柱筒结构，且调节螺母一端外壁与固定块二内部镶嵌。

优选的，所述固定环一和固定环二均为半圆环，且固定环一和固定环二大小相同。

优选的，所述防滑凸起呈梯台结构，且防滑凸起顶端呈倒刺结构。

有益效果：

1、该电缆固定结构通过设置吸盘、活塞，是该固定结构可以在不损坏瓷板墙的情况下将电缆固定在瓷板墙上，将吸盘左端更好的瓷板墙面贴合，使吸盘左端余瓷板墙面形成若干圈同心圆密封结构，使吸盘更好的与瓷板墙面贴合，防止空气进入吸盘内壁，当对吸盘内部制造负压环境时，同时拧动四个调节螺母，使调节螺母带动固定块二往推动杆右端运动，同时活塞往右端运动，使吸盘内部形成负压环境，在大气压的作用下，使吸盘牢牢固定在瓷板表面，通过在活塞左端表面设置吸气剂，是活塞在对吸盘内部制造负压环境时，吸气剂可以长时间保证吸盘内部的负压环境。

2、该电缆固定结构通过设置防滑凸起，使该固定结构在进行固定时可以防止电缆在自身重力作用下从固定结构中滑落，当电缆固定在固定环一和固定环二之间时，防滑凸起与电缆表面挤压形成摩擦力，且倒刺结构使电缆不能往下掉落，且可以将电缆往上抽出。

附图说明

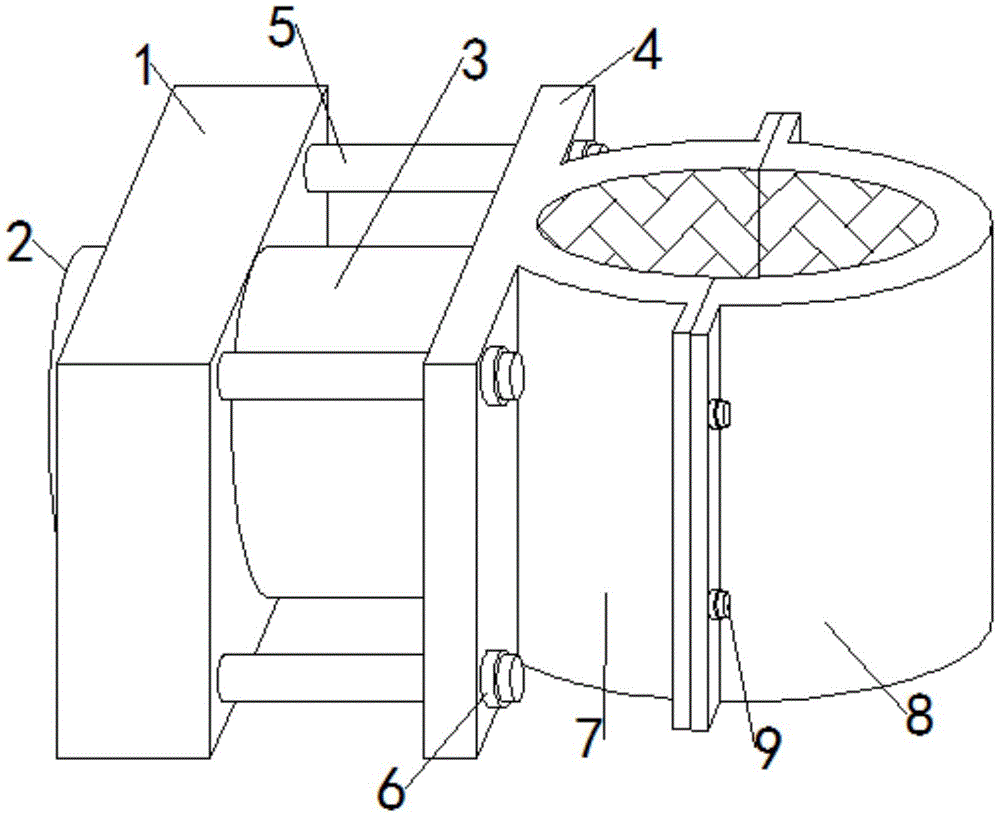

图1是本实用新型的整体结构示意图。

图2是本实用新型的整体剖视图。

图3是本实用新型的A处放大图。

图4是本实用新型的调节螺母剖视图。

在图1至图4，部件名称或线条与附图编号的对应关系为：

固定块一-1，吸盘-2，活塞-3，固定块二-4，推动杆-5，调节螺母-6，固定环一-7，固定环二-8，固定螺栓-9，防滑凸起-10。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型一种电缆固定结构,包括：固定块一1、吸盘2、活塞3、固定块二4、推动杆5、调节螺母6、固定环一7、固定环二8、固定螺母9和防滑凸起10，固定块一1左侧内部固定连接设有吸盘2，吸盘2右端活动连接设有活塞3，活塞3右端固定连接设有固定块二4，固定块一1右侧表面四角均固定连接设有推动杆5，且推动杆5右端外壁与固定块二4四角活动连接，固定块二4右侧表面四角均活动连接设有调节螺母6，且调节螺母6与推动杆5外壁活动连接，固定块二4右侧表面中间固定连接设有固定环一7，固定环一7右端活动连接设有固定环二8，且固定环一7和固定环二8两端之间均通过固定螺母9进行活动连接，固定环一7和固定环二8内壁均固定连接设有若干防滑凸起10。

本实施例中，吸盘2左端设有若干半圆形密封凹槽，且槽与槽之间相切连接，使吸盘2左端更好的瓷板墙面贴合，使吸盘2左端余瓷板墙面形成若干圈同心圆密封结构，使吸盘2更好的与瓷板墙面贴合，防止空气进入吸盘2内壁。

本实施例中，活塞3左端表面设有吸气剂，且活塞3平行设有若干密封橡胶圈，通过在活塞左端3表面设置吸气剂，是活塞3在对吸盘2内部制造负压环境时，吸气剂可以长时间保证吸盘2内部的负压环境。

本实施例中，调节螺母6一端成T字型圆柱筒结构，且调节螺母6一端外壁与固定块二4内部镶嵌，且推动杆5外壁设有螺纹与调节螺母6内部镶嵌，当对吸盘2内部制造负压环境时，同时拧动四个调节螺母6，使调节螺母带动固定块二4往推动杆5右端运动，同时活塞3往右端运动，使吸盘2内部形成负压环境，在大气压的作用下，使吸盘2牢牢固定在瓷板表面。

本实施例中，固定环一7和固定环二8均为半圆环，且固定环一7和固定环二8大小相同，当对电缆进行固定时，可以将固定环一7和固定环二8同时扣合在电缆外壁上，使电缆固定在固定环一7和固定环二8之间，在通过固定螺母9将固定环一7和固定环二8固定在一起。

本实施例中，防滑凸起10呈梯台结构，且防滑凸起10顶端呈倒刺结构，当电缆固定在固定环一7和固定环二8之间时，防滑凸起10与电缆表面挤压形成摩擦力，且倒刺结构使电缆不能往下掉落，且可以将电缆往上抽出。

工作原理：首先将电缆固定结构与瓷板墙进行固定；

将吸盘2左端更好的瓷板墙面贴合，使吸盘2左端余瓷板墙面形成若干圈同心圆密封结构，使吸盘2更好的与瓷板墙面贴合，防止空气进入吸盘2内壁；

当对吸盘2内部制造负压环境时，同时拧动四个调节螺母6，使调节螺母带动固定块二4往推动杆5右端运动，同时活塞3往右端运动，使吸盘2内部形成负压环境，在大气压的作用下，使吸盘2牢牢固定在瓷板表面；

通过在活塞左端3表面设置吸气剂，是活塞3在对吸盘2内部制造负压环境时，吸气剂可以长时间保证吸盘2内部的负压环境；

当对电缆进行固定时，可以将固定环一7和固定环二8同时扣合在电缆外壁上，使电缆固定在固定环一7和固定环二8之间，在通过固定螺母9将固定环一7和固定环二8固定在一起；

当电缆固定在固定环一7和固定环二8之间时，防滑凸起10与电缆表面挤压形成摩擦力，且倒刺结构使电缆不能往下掉落，且可以将电缆往上抽出。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
