技术领域

本实用新型属于安防监控技术领域，具体涉及一种安防监控用散热装置。

背景技术

安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统，它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像机记录下来，现有的安防监控装置的散热效果较差，长时间使用，会对数据的传送效果造成一定的影响，还会减少安装监控装置的使用寿命，故而提出了一种安防监控用散热装置。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种安防监控用散热装置，具有结构简单，散热效果好，提高使用寿命的特点。

为实现上述目的，本实用新型提供如下技术方案：一种安防监控用散热装置，包括墙体、第一限位槽、第一限位块和支撑板，所述第一限位块固定连接在墙体上，所述第一限位槽开设在支撑板侧面，所述第一限位块卡接在第一限位槽内，所述支撑板底部开设有第二限位槽，所述第二限位槽中穿设有限位杆，所述限位杆表面套接有弹簧，所述限位杆表面固定连接有第二限位块，所述限位杆一端固定连接有把手，所述第一限位块下表面开设有卡槽，所述限位杆另一端卡接在卡槽中，所述墙体表面开设有螺纹槽，所述墙体表面设置有第一固定块，所述第一固定块表面穿设有固定螺母，所述固定螺母的另一端螺纹连接在螺纹槽中，所述第一固定块共两个，并对称设置在支撑板两侧。

优选的，所述支撑板上表面固定连接有支撑台，所述支撑台上表面开设有放置槽，所述放置槽内固定连接有电机，所述电机输出轴另一端固定连接有放置台。

优选的，所述放置台顶部固定连接有第二固定块，所述第二固定块上端设置有连接杆，所述连接杆通过销轴与第二固定块活动连接，所述连接杆上端设置有第一连接块，所述第一连接块与连接杆通过销轴活动连接，所述第一连接块另一端固定连接有放置仓，所述放置台上表面固定连接有第三固定块，所述第三固定块上端设置有电动推杆，所述电动推杆和第三固定块通过销轴活动连接，所述电动推杆另一端设置有第二连接块，所述第二连接块与电动推杆通过销轴活动连接，所述第二连接块上表面固定连接在放置仓下表面。

优选的，所述放置仓内部固定连接有第四固定块，所述第四固定块另一端固定连接有监控装置，所述第四固定块共四个，呈矩形排列在监控装置下表面，所述放置仓上表面镶嵌有散热板，所述散热板共有两个，并且对称设置在放置仓箱表面和下表面，所述放置仓侧面开设有通风口。

优选的，所述散热板上端固定连接有第五固定块，所述第五固定块上固定连接有防护罩，所述放置仓表面镶嵌有通风窗，所述通风窗表面固定连接有排风扇，所述通风窗共有两个，并且对称设置在放置仓两侧。

与现有技术相比，本实用新型的有益效果是：

本实用新型，通过设置通风窗和排风扇，使得该装置在正常运作的过程中，在通风口和散热板的配合下，人们得以通过控制开关控制排风扇，进行运作，使得人们在对放置仓中的热量进行散出时，有效的提高了将热量散出的速度，延长了该装置的使用寿命，通过设置第一限位槽和第一限位块，使得人们对该装置的位置进行固定时，人们只需要拉动把手，同时将支撑板内的第一限位槽套接在第一限位块上，使得第二限位槽内的限位杆得以卡接在第一限位块下表面开设的卡槽内即可，从而使得该装置得以固定，保证了该装置在进行正常运作的过程中得以保持稳定的状态，通过设置电机和放置台，使得人们对该装置进行横向调节时，人们只需要通过控制开关控制电机进行运转，使得电机输出轴带动放置台进行横向转动，扩大了该装置的监控范围，通过设置电动推杆，使得人们对该装置进行纵向调节时，人们只需要通过控制开关控制电动推杆伸长或缩短，使得该装置可以进行纵向调节，提高了该装置的可视高度。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

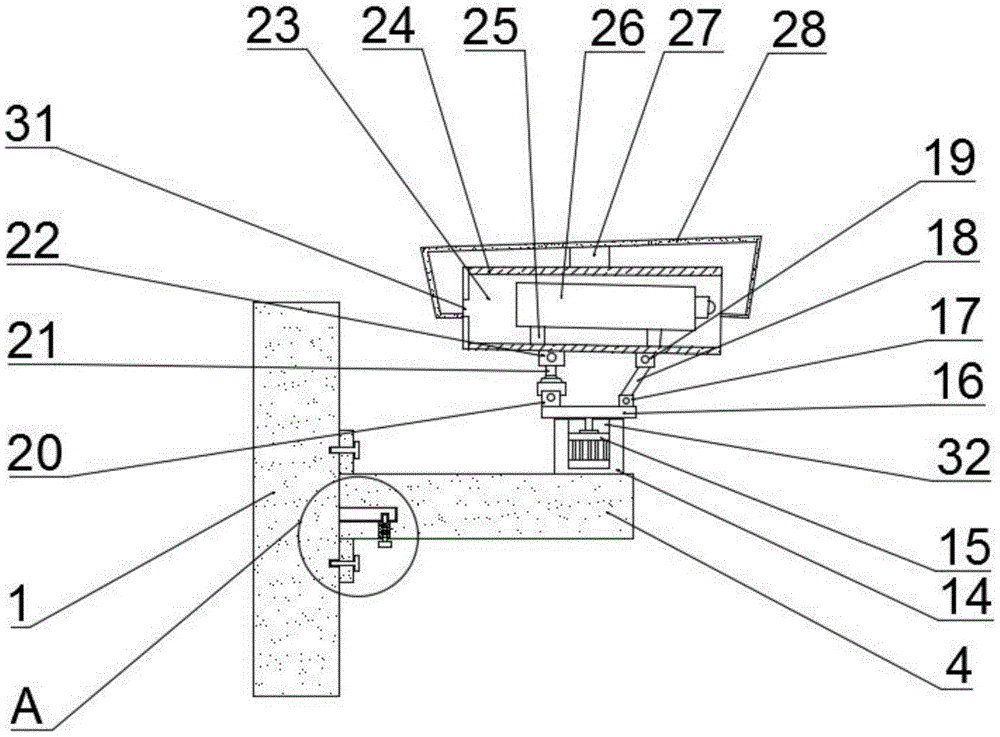

图1为本实用新型正视剖面的结构示意图；

图2为本实用新型正视的结构示意图；

图3为图1中A处的结构示意图；

图中：1、墙体；2、第一限位槽；3、第一限位块；4、支撑板；5、第二限位槽；6、限位杆；7、弹簧；8、第二限位块；9、把手；10、卡槽；11、螺纹槽；12、第一固定块；13、固定螺母；14、支撑台；15、电机；16、放置台；17、第二固定块；18、连接杆；19、第一连接块；20、第三固定块；21、电动推杆；22、第二连接块；23、放置仓；24、散热板；25、第四固定块；26、监控装置；27、第五固定块；28、防护罩；29、通风窗；30、排风扇；31、通风口；32、放置槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-3，本实用新型提供以下技术方案：一种安防监控用散热装置，包括墙体1、第一限位槽2、第一限位块3和支撑板4，所述第一限位块3固定连接在墙体1上，所述第一限位槽2开设在支撑板4侧面，所述第一限位块3卡接在第一限位槽2内，通过设置第一限位槽2和第一限位块3，使得人们对该装置的位置进行固定时，人们只需要拉动把手9，同时将支撑板4内的第一限位槽2套接在第一限位块3上，使得第二限位槽5内的限位杆6得以卡接在第一限位块3下表面开设的卡槽10内即可，从而使得该装置得以固定，保证了该装置在进行正常运作的过程中得以保持稳定的状态，所述支撑板4底部开设有第二限位槽5，所述第二限位槽5中穿设有限位杆6，所述限位杆6表面套接有弹簧7，所述限位杆6表面固定连接有第二限位块8，所述限位杆6一端固定连接有把手9，所述第一限位块3下表面开设有卡槽10，所述限位杆6另一端卡接在卡槽10中，所述墙体1表面开设有螺纹槽11，所述墙体1表面设置有第一固定块12，所述第一固定块12表面穿设有固定螺母13，所述固定螺母13的另一端螺纹连接在螺纹槽11中，所述第一固定块12共两个，并对称设置在支撑板4两侧。

具体的，所述支撑板4上表面固定连接有支撑台14，所述支撑台14上表面开设有放置槽32，所述放置槽32内固定连接有电机15，所述电机15输出轴另一端固定连接有放置台16通过设置电机15和放置台16，使得人们对该装置进行横向调节时，人们只需要通过控制开关控制电机15进行运转，使得电机15输出轴带动放置台16进行横向转动，扩大了该装置的监控范围。

具体的，所述放置台16顶部固定连接有第二固定块17，所述第二固定块17上端设置有连接杆18，所述连接杆18通过销轴与第二固定块17活动连接，所述连接杆18上端设置有第一连接块19，所述第一连接块19与连接杆18通过销轴活动连接，所述第一连接块19另一端固定连接有放置仓23，所述放置台16上表面固定连接有第三固定块20，所述第三固定块20上端设置有电动推杆21，通过设置电动推杆21，使得人们对该装置进行纵向调节时，人们只需要通过控制开关控制电动推杆21伸长或缩短，使得该装置可以进行纵向调节，提高了该装置的可视高度，所述电动推杆21和第三固定块20通过销轴活动连接，所述电动推杆21另一端设置有第二连接块22，所述第二连接块22与电动推杆21通过销轴活动连接，所述第二连接块22上表面固定连接在放置仓23下表面。

具体的，所述放置仓23内部固定连接有第四固定块25，所述第四固定块25另一端固定连接有监控装置26，所述第四固定块25共四个，呈矩形排列在监控装置26下表面，所述放置仓23上表面镶嵌有散热板24，所述散热板24共有两个，并且对称设置在放置仓23箱表面和下表面，所述放置仓23侧面开设有通风口31。

具体的，所述散热板24上端固定连接有第五固定块27，所述第五固定块27上固定连接有防护罩28，所述放置仓23表面镶嵌有通风窗29，所述通风窗29表面固定连接有排风扇30，通过设置通风窗29和排风扇30，使得该装置在正常运作的过程中，在通风口31和散热板24的配合下，人们得以通过控制开关控制排风扇30，进行运作，使得人们在对放置仓23中的热量进行散出时，有效的提高了将热量散出的速度，延长了该装置的使用寿命，所述通风窗29共有两个，并且对称设置在放置仓23两侧。

本实用新型的工作原理及使用流程：本实用新型，在使用时，首先将该装置移动至指定的位置，然后通过拉动把手9，同时将第一限位槽2套接在第一限位块3上，通过第一限位块3下表面的卡槽10与限位杆6相互卡接，使得支撑板4得以固定连接在墙体1上，从而保证了该装置在进行正常运作的过程中得以保持稳定的状态，当人们需要给放置仓23进行散热时，只需要通过控制开关控制排风扇30进行运作，使得排风扇30得以加速对放置仓23内的热量进行排出，防止监控装置26过热导致该装置使用寿命减短，当人们需要进行横向调节监控装置26时，只需要通过控制开关控制电机15运作，使得电机15带动放置台16进行运转，当调整至指定的角度后，通过控制开关控制电机15停止运作，使监控装置26调节至指定的横向位置，当人们需要进行纵向调节监控装置26时，只需要通过控制开关控制电动推杆21，使得电动推杆21伸长或收缩，当调整至指定的角度后，通过控制开关控制电动推杆21停止运作，使监控装置26调节至指定的纵向位置。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
