技术领域

本实用新型涉及电缆铺设技术领域，更具体的，涉及一种多角度固定器技术领域。

背景技术

电缆通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。电缆具有内通电，外绝缘的特征，电缆的主要用途是输送电力，电缆的铺设由电厂输送至千家万户就像人体内的毛细血管一样，但是现有技术的电缆固定器角度单一，且电缆安装时效率低下，从而影响电缆在铺设时的效率。

实用新型内容

本实用新型旨在于解决现有技术的电缆固定器角度单一，且电缆安装时效率低下的问题，从而提供一种用于电缆铺设的多角度固定器。

为实现上述目的，本实用新型提供如下技术方案：一种用于电缆铺设的多角度固定器，包括旋扭架、上安装环、固定孔、下安装环、转轴、限位板、固定孔二和固定插头，所述旋扭架顶部左右两侧固定连接有上安装环，所述旋扭架四周表面开孔设置有固定孔，所述旋扭架底部左右两端活动连接有下安装环，所述旋扭架底部左右两端固定连接有转轴，且旋扭架通过转轴与下安装环相连接，所述下安装环内侧末端固定连接有限位板，所述转轴外侧末端开孔设置有固定孔二，所述旋扭架通过固定孔卡接设置有固定插头。

进一步的优选方案：所述旋扭架分为两个部分，且旋扭架之间可呈0-180°偏移。

进一步的优选方案：所述固定插头呈“U”形状。

进一步的优选方案：所述下安装环转动角度为0-120°。

进一步的优选方案：所述下安装环与转轴连接处呈螺旋设置，且下安装环与转轴连接处可延伸5-10cm。

本实用新型提供了一种用于电缆铺设的多角度固定器，具有以下有益效果：

1、该种用于电缆铺设的多角度固定器设置有旋扭架，旋扭架分为两个部分，且旋扭架之间可呈0-180°偏移，在使用装置可以将通过旋转旋扭架来改变旋扭架之间的角度，由于固定插头呈“U”形状，然后在将呈“U”形状的固定插头安装至固定孔，从而固定旋扭架，然后在将装置安装至指定的位置，通过该种方式使两根电缆同时安装时可以分为不同的方向，且由于旋扭架之间可呈0-180°偏移，从而使电缆角度更加的多样。

2、该种用于电缆铺设的多角度固定器设置有上安装环，下安装环转动角度为0-120°，安装电缆是双向的，可以将装置先安装至指定位置，或是先将装置安装至电缆在安装至指定位置，两种操作步骤均不影响装置的使用，安装电缆时，首先将下安装环向下拉动一定角度，然后将电缆放入，由于下安装环与转轴连接处呈螺旋设置，且下安装环与转轴连接处可延伸5-10cm，当下安装环向下拉动时，呈螺旋设置的下安装环与转轴连接处会类似弹簧一样张开从而形成弹性势能，当电缆被卡入后，松开下安装环则会自己回弹卡接至上安装环，从而将电缆闭合，然后将固定钉穿过固定孔二即可完成安装，通过该种设置使装置安装电缆时更加的快速。

综上，该种用于电缆铺设的多角度固定器具有广泛的实用性，以解决上述背景技术中提出的现有技术的电缆固定器角度单一，且电缆安装时效率低下的问题，有较高的推广价值。

附图说明

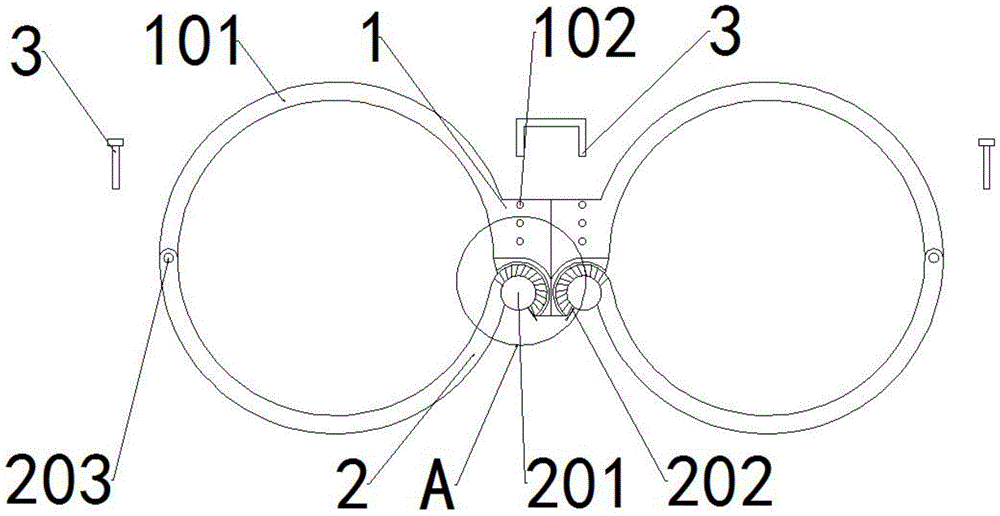

图1为本实用新型的整体正面结构示意图。

图2为本实用新型的图1的A处结构示意图。

图1-2中：1-旋扭架，101-上安装环，102-固定孔，2-下安装环，201-转轴，202-限位板，203-固定孔二，3-固定插头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至2，本实用新型实施例中，一种用于电缆铺设的多角度固定器，包括旋扭架1、上安装环101、固定孔102、下安装环2、转轴201、限位板202、固定孔二203和固定插头3，旋扭架1顶部左右两侧固定连接有上安装环101，旋扭架1四周表面开孔设置有固定孔102，旋扭架1底部左右两端活动连接有下安装环2，旋扭架1底部左右两端固定连接有转轴201，且旋扭架1通过转轴201与下安装环2相连接，下安装环2内侧末端固定连接有限位板202，转轴201外侧末端开孔设置有固定孔二203，旋扭架1通过固定孔102卡接设置有固定插头3。

进一步的，下安装环2转动角度为0-120°。

进一步的，旋扭架1分为两个部分，且旋扭架1之间可呈0-180°偏移，在使用装置可以将通过旋转旋扭架1来改变旋扭架1之间的角度，由于固定插头3呈“U”形状，然后在将呈“U”形状的固定插头3安装至固定孔102，从而固定旋扭架1，然后在将装置安装至指定的位置，通过该种方式使两根电缆同时安装时可以分为不同的方向，且由于旋扭架1之间可呈0-180°偏移，从而使电缆角度更加的多样。

进一步的，下安装环2转动角度为0-120°，安装电缆是双向的，可以将装置先安装至指定位置，或是先将装置安装至电缆在安装至指定位置，两种操作步骤均不影响装置的使用，安装电缆时，首先将下安装环2向下拉动一定角度，然后将电缆放入，由于下安装环2与转轴201连接处呈螺旋设置，且下安装环2与转轴201连接处可延伸5-10cm，当下安装环2向下拉动时，呈螺旋设置的下安装环2与转轴201连接处会类似弹簧一样张开从而形成弹性势能，当电缆被卡入后，松开下安装环2则会自己回弹卡接至上安装环101，从而将电缆闭合，然后将固定钉穿过固定孔二203即可完成安装，通过该种设置使装置安装电缆时更加的快速。

在使用本实用新型一种用于电缆铺设的多角度固定器时，首先，检查设备是否完整，是否组装到位，在使用装置可以将通过旋转旋扭架1来改变旋扭架1之间的角度，由于固定插头3呈“U”形状，然后在将呈“U”形状的固定插头3安装至固定孔102，从而固定旋扭架1，然后在将装置安装至指定的位置，安装电缆是双向的，可以将装置先安装至指定位置，或是先将装置安装至电缆在安装至指定位置，两种操作步骤均不影响装置的使用，安装电缆时，首先将下安装环2向下拉动一定角度，然后将电缆放入，由于下安装环2与转轴201连接处呈螺旋设置，且下安装环2与转轴201连接处可延伸5-10cm，当下安装环2向下拉动时，呈螺旋设置的下安装环2与转轴201连接处会类似弹簧一样张开从而形成弹性势能，当电缆被卡入后，松开下安装环2则会自己回弹卡接至上安装环101，从而将电缆闭合，然后将固定钉穿过固定孔二203即可完成安装。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
