技术领域

本实用新型涉及LED灯条技术领域，具体为一种便于使用的LED灯条连接结构。

背景技术

LED灯条是指把LED组装在带状的FPC或PCB硬板上，因其产品形状象一条带子一样而得名。因为使用寿命长一般正常寿命在8到10万小时，又非常节能和绿色环保而逐渐在各种装饰行业中崭露头角，在LED生产的过程中，因为生产设备、工艺的限制，单根LED灯条不可能做得很长，所以在具体使用时会将几根灯条拼接起来从而达到长度要求或者拼接成其他形状。在连接时会使用到连接器，在对LED灯条连接时，连接器上的翻盖与底座对灯条的固定的效果不是很理想，在受到外力因素时很容易发生脱落，同时连接器上的导电片与灯条上的电极片接触不牢固，使灯条接电稳定性降低，因此不能够满足人们的使用需要。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种便于使用的LED灯条连接结构，解决了在对LED灯条连接时会使用到连接器，现有的连接器上的翻盖与底座对灯条的固定的效果不是很理想，在受到外力因素时很容易发生脱落，同时连接器上的导电片与灯条上的电极片接触不牢固，使灯条接电稳定性降低的问题。

(二)技术方案

为达到以上目的，本实用新型采取的技术方案是：一种便于使用的LED灯条连接结构，包括壳体，所述壳体内壁的正面固定连接有凸台，且凸台的上下两侧面分别与壳体内壁的上下两侧面固定连接，所述凸台的正面通过两个螺栓与两个金属连接弹片的正面固定连接，所述壳体的上表面通过合页与翻盖的下表面活动连接，且翻盖的形状为L形。

所述翻盖的背面开设有四个螺纹孔，且四个螺纹孔内均螺纹连接有螺纹杆，所述螺纹杆正面的一端固定连接有固定装置，所述螺纹杆背面的一端固定连接有转块，所述翻盖正面的左右两侧均固定连接有卡杆，所述壳体的下表面固定连接有两个卡块，所述翻盖的正面固定连接有四个绝缘块。

优选的，所述固定装置包括夹持板，所述夹持板的背面固定连接在螺纹杆正面的一端，所述夹持板的正面固定连接有保护垫。

优选的，所述绝缘块为橡胶块，且绝缘块的位置与金属连接弹片的位置相对应。

优选的，所述翻盖的上表面固定连接有凸块，所述翻盖背面的左右两侧均设置有正负极标识。

优选的，所述卡杆的位置与卡块的形状相对应，且卡杆为弹性材质制成。

优选的，所述转块的形状为圆形，且转块的尺寸大于螺纹孔的尺寸。

(三)有益效果

本实用新型的有益效果在于：

1、该便于使用的LED灯条连接结构，通过设置转块、固定装置、卡杆和绝缘块，人们将两条灯条分别放置在金属连接弹片的下方，然后人们通过合页翻转翻盖，将翻盖固定，然后人们旋转转块，转块旋转带动螺纹杆旋转，螺纹杆在螺纹孔的作用下会向下移动，从而使夹持板向下移动，便能够将灯条进行稳定的固定，在翻盖翻转的同时会带动绝缘块翻转使其按压金属连接弹片，便能够将灯条与金属连接弹片进行固定，增加灯条在连接后的接电稳定性。

2、该便于使用的LED灯条连接结构，通过设置固定装置，固定装置内的保护垫能够在夹持板对灯条进行固定时起到保护的作用，避免夹持板在夹紧的过程中将灯条的表面损坏，通过设置卡杆为弹性材质制成，能够使卡杆进行形变，从而使卡杆与卡块进行扣合，将翻盖进行固定，通过设置转块，转块不仅能够方便人们旋转螺纹杆，同时还能够对螺纹杆起到限位的作用，避免螺纹杆在旋转时脱离螺纹孔。

3、该便于使用的LED灯条连接结构，通过设置凸块，凸块能够方便人们在翻盖关闭后将翻盖打开，从而能够将壳体打开对灯条进行连接，通过设置正负极标识，能够方便人们在对灯条进行连接时，确定灯条正负极插入的方向，使灯条在连接后能够进行正常的工作，通过设置合页，合页能够使翻盖在旋转时不会与翻盖分离。

附图说明

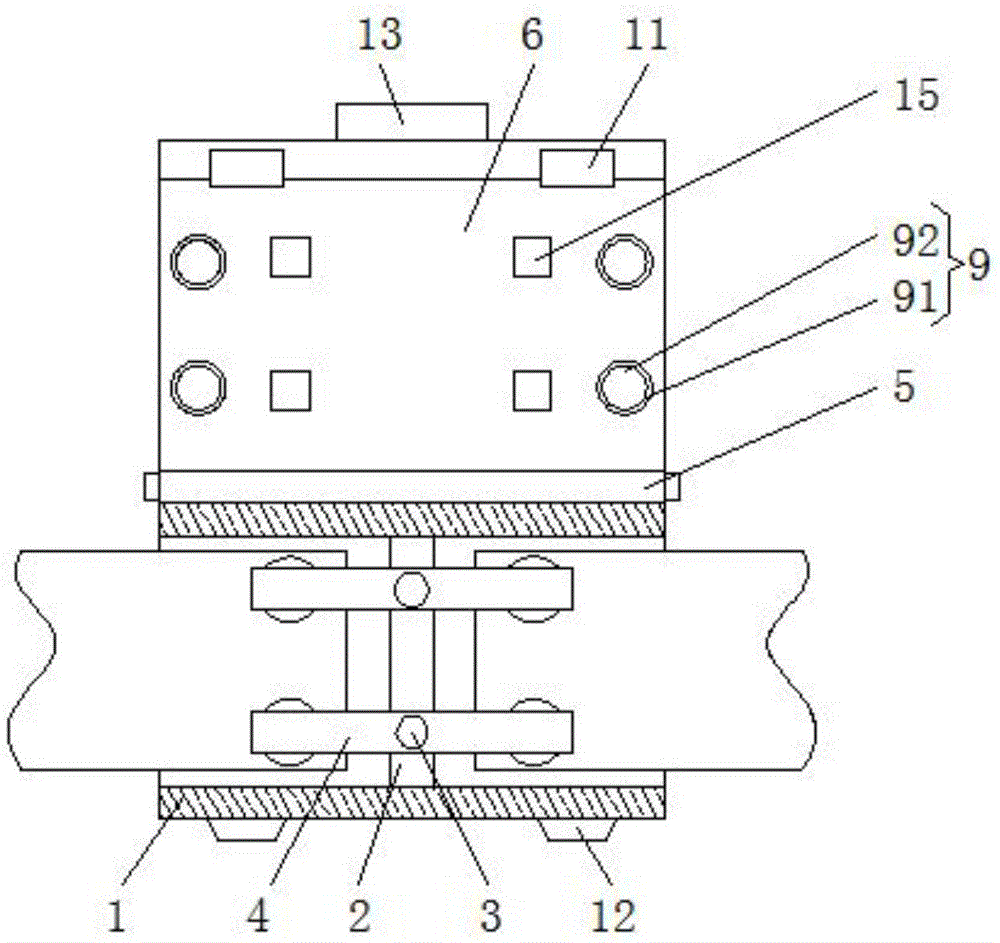

图1为本实用新型正视的结构示意图；

图2为本实用新型翻盖左视的剖面结构示意图；

图3为本实用新型翻盖后视的结构示意图；

图4为本实用新型金属连接弹片俯视的结构示意图。

图中：1壳体、2凸台、3螺栓、4金属连接弹片、5合页、6翻盖、7螺纹孔、8螺纹杆、9固定装置、91夹持板、92保护垫、10转块、11卡杆、12卡块、13凸块、14正负极标识、15绝缘块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-4所示，本实用新型提供一种技术方案：一种便于使用的LED灯条连接结构，包括壳体1，壳体1内壁的正面固定连接有凸台2，且凸台2的上下两侧面分别与壳体1内壁的上下两侧面固定连接，凸台2的正面通过两个螺栓3与两个金属连接弹片4的正面固定连接，壳体1的上表面通过合页5与翻盖6的下表面活动连接，通过设置合页5，合页5能够使翻盖6在旋转时不会与翻盖6分离，且翻盖6的形状为L形，翻盖6的上表面固定连接有凸块13，翻盖6背面的左右两侧均设置有正负极标识14，通过设置凸块13，凸块13能够方便人们在翻盖6关闭后将翻盖6打开，从而能够将壳体1打开对灯条进行连接，通过设置正负极标识14，能够方便人们在对灯条进行连接时，确定灯条正负极插入的方向，使灯条在连接后能够进行正常的工作。

翻盖6的背面开设有四个螺纹孔7，且四个螺纹孔7内均螺纹连接有螺纹杆8，通过设置螺纹杆8，转块10旋转时会带动螺纹杆8旋转，螺纹杆8在螺纹孔7的作用下会向下移动，从而使夹持板91向下移动，将灯条进行固定，螺纹杆8正面的一端固定连接有固定装置9，固定装置9包括夹持板91，夹持板91的背面固定连接在螺纹杆8正面的一端，夹持板91的正面固定连接有保护垫92，通过设置固定装置9，固定装置9内的保护垫92能够在夹持板91对灯条进行固定时起到保护的作用，避免夹持板91在夹紧的过程中将灯条的表面损坏，螺纹杆8背面的一端固定连接有转块10，转块10的形状为圆形，且转块10的尺寸大于螺纹孔7的尺寸，通过设置转块10，转块10不仅能够方便人们旋转螺纹杆8，同时还能够对螺纹杆8起到限位的作用，避免螺纹杆8在旋转时脱离螺纹孔7，翻盖6正面的左右两侧均固定连接有卡杆11，卡杆11的位置与卡块12的形状相对应，且卡杆11为弹性材质制成，通过设置卡杆11为弹性材质制成，能够使卡杆11进行形变，从而使卡杆11与卡块12进行扣合，将翻盖6进行固定，壳体1的下表面固定连接有两个卡块12，翻盖6的正面固定连接有四个绝缘块15，绝缘块15为橡胶块，且绝缘块15的位置与金属连接弹片4的位置相对应，通过设置橡胶块，在翻盖6翻转的同时会带动绝缘块15翻转使其按压金属连接弹片4，便能够将灯条与金属连接弹片4的接触点进行稳固固定，便能够将灯条进行稳定的连接。

本实用新型的操作步骤为：

首先人们将两条灯条分别放置在金属连接弹片4的下方，然后人们通过合页5翻转翻盖6，使翻盖6上的卡杆11卡接在壳体1上的卡块12上，将翻盖6固定，然后人们旋转转块10，转块10旋转带动螺纹杆8旋转，螺纹杆8在螺纹孔7的作用下会向下移动，从而使夹持板91向下移动，将灯条进行固定，同时在翻盖6翻转的同时会带动绝缘块15翻转使其按压金属连接弹片4，便能够将灯条与金属连接弹片4进行固定，增加灯条在连接后的接电稳定性。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
