技术领域

本实用新型涉及光伏支架减震技术领域，具体为一种便于使用的光伏支架减震装置。

背景技术

随着工业的发展，新能源越来越受到重视，对于太阳能的利用更是越来越普遍，现有的光伏支架由于顶部设有太阳能电池板，经常受到大风的影响产生振动，而现有的光伏支架没有设置良好的减震装置，减震力度有限，不能有效的应对大风天气，导致光伏支架在遇到大风时容易损坏，需要工作人员经常维修，增大工人的劳动强度，现有的光伏支架通常需要螺栓将光伏支架安装在减震装置上，而且安装费时费力，不便于对光伏支架进行拆卸维修，给工作人员的工作带来不便。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种便于使用的光伏支架减震装置，解决了现有的光伏支架没有设置良好的减震装置，减震力度有限，不能有效的应对大风天气的问题。

(二)技术方案

为达到以上目的，本实用新型采取的技术方案是：一种便于使用的光伏支架减震装置，包括底板，所述底板的两侧开设有圆孔，所述底板的上表面固定连接有U型圆筒一，所述U型圆筒一内固定连接有两个U型圆筒二，且两个U型圆筒二内均搭接有活塞垫，所述活塞垫和U型圆筒二之间固定连接有同一个弹簧一，所述活塞垫的顶部固定连接有减震伸缩装置，所述减震伸缩装置的顶部与八字型弹簧片的底部一侧固定连接，所述八字型弹簧片的顶部与U型圆筒三相搭接，所述U型圆筒三和U型圆筒一之间设置有减震球装置，所述U型圆筒三的顶部固定连接有固定箱，所述固定箱开设的矩形槽内固定连接有两个卡杆装置，且两个卡接装置的另一端卡接在同一根光伏支架两侧开设的卡槽内，所述光伏支架的底端与固定箱的顶端相搭接，所述光伏支架的前后两侧均搭接有U型板一，所述U型板一与固定箱固定连接。

优选的，所述减震伸缩装置包括伸缩杆，所述伸缩杆的两端分别与活塞垫的顶部和八字型弹簧片的底部一侧固定连接，所述伸缩杆上套接弹簧二，所述弹簧二的两端分别与活塞垫的顶部和八字型弹簧片的底部一侧固定连接。

优选的，所述减震球装置包括连接板一和连接板二，所述连接板二与U型圆筒一固定连接，所述连接板一和连接板二之间固定连接有同一个减震球，所述连接板一开设的两个圆孔内均滑动连接有滚珠，且两个滚珠内均套接有转轴，所述转轴的两端分别与连接板一固定连接，所述滚珠与U型圆筒三的内壁相搭接。

优选的，所述卡杆装置包括U型板二，所述U型板二的下表面与固定箱开设的矩形槽固定连接，所述U型板二通过销轴铰接有L型卡杆，所述L型卡杆的另一端卡接在光伏支架开设的卡槽内，所述L型卡杆的左侧偏上的位置上固定连接有拉环。

优选的，两个所述L型卡杆之间固定连接有同一个弹簧三。

优选的，所述减震球装置环绕设置在U型圆筒一和U型圆筒三之间。

(三)有益效果

本实用新型的有益效果在于：

1、该便于使用的光伏支架减震装置，通过在U型圆筒一和U型圆筒三之间上下设置八字型弹簧片、减震伸缩装置、弹簧一和活塞垫，在光伏支架受到冲击力时，通过减震伸缩装置和弹簧一对光伏支架起到缓和冲击力的作用，通过八字型弹簧片减少减震伸缩装置和弹簧一受到冲击力反弹时的震荡，对光伏支架起到进一步的缓冲作用，遇到大风时也可以有效的减小大风对光伏支架的冲击力，避免了光伏支架的损坏，减小工作人员的劳动强度，给工作人员的工作带来方便。

2、该便于使用的光伏支架减震装置，通过在U型圆筒一和U型圆筒三之间环绕设置减震球装置，在光伏支架受到大风冲击时，可以对光伏支架受到的冲击力起到缓冲的作用，避免光伏支架的损坏。

3、该便于使用的光伏支架减震装置，通过设置卡杆装置，通过拉动两个拉环带动两个L型卡杆的相互远离，当L型卡杆不再卡接在光伏支架两侧开设的卡槽内时，使L型卡杆不再对光伏支架进行卡接固定，从而便于工作人员对光伏支架进行拆卸维修等工作，操作简单，省时省力，给工作人员的工作带来方便。

附图说明

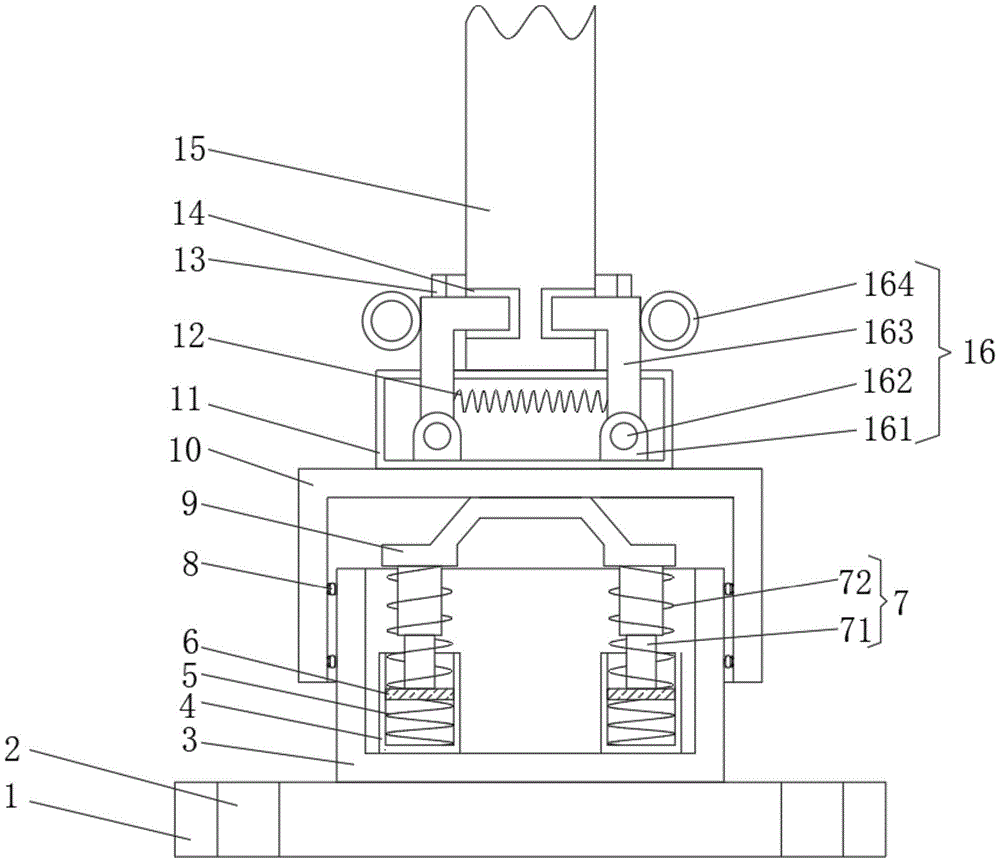

图1为本实用新型正视局剖结构示意图；

图2为本实用新型左视结构示意图；

图3为本实用新型减震球装置正视放大结构示意图。

图中：1底板、2圆孔、3U型圆筒一、4U型圆筒二、5弹簧一、6活塞垫、7减震伸缩装置、71伸缩杆、72弹簧二、8减震球装置、81滚珠、82转轴、83连接板一、84减震球、85连接板二、9八字型弹簧片、10U型圆筒三、11固定箱、12弹簧三、13U型板一、14卡槽、15光伏支架、16卡杆装置、161U型板二、162销轴、163L型卡杆、164拉环、17矩形槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，本实用新型提供一种技术方案：一种便于使用的光伏支架减震装置，包括底板1，底板1的两侧开设有圆孔2，其圆孔2的作用在于：当需要安装减震装置时，通过圆孔2对减震装置进行固定安装，底板1的上表面固定连接有U型圆筒一3，U型圆筒一3内固定连接有两个U型圆筒二4，且两个U型圆筒二4内均搭接有活塞垫6，活塞垫6和U型圆筒二4之间固定连接有同一个弹簧一5，在活塞垫6受到压力时下降带动弹簧一5的收缩，可以对光伏支架15受到的冲击力起到缓冲的作用，活塞垫6的顶部固定连接有减震伸缩装置7，减震伸缩装置7的顶部与八字型弹簧片9的底部一侧固定连接，减震伸缩装置7包括伸缩杆71，伸缩杆71的两端分别与活塞垫6的顶部和八字型弹簧片9的底部一侧固定连接，伸缩杆71上套接弹簧二72，弹簧二72的两端分别与活塞垫6的顶部和八字型弹簧片9的底部一侧固定连接，其减震伸缩装置7，一方面对八字型弹簧片9起到支撑固定的作用，另一方面在八字型弹簧片9受到压力下降时带动伸缩杆71和弹簧二72的收缩，可以对光伏支架15受到的冲击力起到缓冲的作用，八字型弹簧片9的顶部与U型圆筒三10相搭接，其八字弹簧片9的作用在于：通过八字型弹簧片9减少减震伸缩装置7和弹簧一5受到冲击力反弹时的震荡，对光伏支架15起到进一步的缓冲作用，遇到大风时也可以有效的减小大风对光伏支架15的冲击力，避免了光伏支架15的损坏，减小工作人员的劳动强度，给工作人员的工作带来方便，U型圆筒三10和U型圆筒一3之间设置有减震球装置8，减震球装置8包括连接板一83和连接板二85，连接板二85与U型圆筒一3固定连接，连接板一83和连接板二85之间固定连接有同一个减震球84，连接板一83开设的两个圆孔内均滑动连接有滚珠81，且两个滚珠81内均套接有转轴82，转轴82的两端分别与连接板一83固定连接，通过滚珠81和转轴82的配合，在U型圆筒三10受到压力下降时，能够有效的减少U型圆筒一3和U型圆筒三10之间的摩擦力，从而避免了U型圆筒一3和U型圆筒三10之间摩擦力较大不能有效的对光伏支架15起到减震缓冲的作用，从而进一步提高了减震效果，避免了光伏支架15的损坏，减小工作人员的劳动强度，给工作人员的工作带来方便，滚珠81与U型圆筒三10的内壁相搭接，减震球装置8环绕设置在U型圆筒一3和U型圆筒三10之间，其减震球装置8的作用在于：在光伏支架15受到大风冲击时，可以对光伏支架15受到的冲击力起到缓冲的作用，避免光伏支架15受到大风的冲击力损坏，U型圆筒三10的顶部固定连接有固定箱11，固定箱11开设的矩形槽17内固定连接有两个卡杆装置16，且两个卡接装置16的另一端卡接在同一根光伏支架15两侧开设的卡槽14内，卡杆装置16包括U型板二161，U型板二161的下表面与固定箱11开设的矩形槽17固定连接，U型板二161通过销轴162铰接有L型卡杆163，L型卡杆163的另一端卡接在光伏支架15开设的卡槽14内，L型卡杆163的左侧偏上的位置上固定连接有拉环164，通过设置卡杆装置16，通过拉动两个拉环164带动两个L型卡杆163的相互远离，当L型卡杆163不再卡接在光伏支架15两侧开设的卡槽14内时，使L型卡杆163不再对光伏支架15进行卡接固定，从而便于工作人员对光伏支架15进行拆卸维修等工作，操作简单，省时省力，给工作人员的工作带来方便，两个L型卡杆163之间固定连接有同一个弹簧三12，其弹簧三12的在于：通过弹簧三12的收缩力拉动两个L型卡杆163的相互靠近，从而对光伏支架15起到固定作用，光伏支架15的底端与固定箱11的顶端相搭接，光伏支架15的前后两侧均搭接有U型板一13，U型板一13与固定箱11固定连接，其U型板一13的作用在于：通过将光伏支架15插入两个U型板一13之间对光伏支架15起到限制作用，避免光伏支架15的左右晃动，通过卡杆装置16对光伏支架15进行卡接固定，从而对光伏支架15起到很好的固定。

本实用新型的操作步骤为：

S1、首先将通过圆孔2对底板1进行固定，然后拉动两个拉环164带动两个L型卡杆163的相互远离，将光伏支架15插入两个U型板一13之间，然后不再拉动两个拉环164，使L型卡杆163受到弹簧三12的收缩力相互靠近卡接在光伏支架15开设的卡槽14内，便完成了对光伏支架15的卡接固定；

S2、当光伏支架15受到大风冲击时，通过减震球装置8减少光伏支架15四周所受到的冲击力，在U型圆筒三10受到压力下降时，通过滚珠81和转轴82的配合，能够有效的减少U型圆筒一3和U型圆筒三10之间的摩擦力；

S3、通过弹簧一5和减震伸缩装置7，对光伏支架15受到的冲击力起到缓冲的作用，通过八字型弹簧片9减少减震伸缩装置7和弹簧一5受到冲击力反弹时的震荡。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
