技术领域

本实用新型涉及PVC管技术领域，具体来说，涉及一种PVC管卡接密封结构。

背景技术

PVC是主要成份为聚氯乙烯，加入其他成分来增强其耐热性、韧性、延展性的一种材料；在现有技术中，PVC管连接均采用螺纹套管的方式进行连接密封，但现有的螺纹套管进行连接密封时还需要借助防水胶，才能进行密封，密封性能差，且不易连接密封，因此，急需一种PVC管卡接密封结构。

实用新型内容

本实用新型旨在于解决背景技术中提出的问题，从而提供一种PVC管卡接密封结构。

为实现上述目的，本实用新型提供如下技术方案：一种PVC管卡接密封结构,包括：管体、连接头、榫头、连接筒、连接槽、平面轴承、密封挤出环、密封弹簧、弹性圈、受力环和密封胶圈，所述管体一端固定连接设有连接头，所述连接头一端外壁固定连接均匀设有四个榫头，所述管体另一段外壁固定连接设有连接筒，所述连接筒内部固定连接均匀设有四个连接槽，所述连接筒内壁一端活动连接设有平面轴承，且平面轴承与管体一端固定连接，所述平面轴承外侧表面中间固定连接设有密封挤出环，所述密封挤出环外壁活动连接设有密封弹簧，且密封弹簧与平面轴承外侧表面固定连接，所述密封弹簧内侧固定连接设有弹性圈，且弹性圈一端与平面轴承固定连接，所述弹性圈，所述密封弹簧一端固定连接设有受力环，且受力环与密封挤出环活动连接，所述受力环一端固定连接设有密封胶圈。

优选的，所述开关连接槽层L字型结构，且连接槽转角处设有凸起，且榫头截面大小与连接槽截面大小相同。

优选的，所述密封胶圈左端和外侧表面均设有若干半球形凸起环。

优选的，所述密封胶圈、管体、受力环和平面轴承直径相等。

优选的，所述弹性圈呈收缩筒结构，且弹性圈两端均为密封设置。

优选的，所述密封胶圈右端中间设有环形凹槽，且环形凹槽原始宽度小于密封挤出环宽度。

本实用新型提供了一种PVC管卡接密封结构，具有以下有益效果：

1、该PVC管卡接密封结构通过设置连接头、连接筒、密封胶圈和密封弹簧，使该PVC管进行连接时，只需将连接头卡入连接筒内部即刻形成密封结构，进行连接时，将连接头插入连接筒内部，使榫头与连接槽卡接，同时连接头一端挤压密封胶圈和密封弹簧，使密封弹簧压缩，同时使密封挤出环伸出，插入密封胶圈右端凹槽内部，使密封胶圈因密封挤出环的插入发生形变，使密封胶圈与连接头形成密封结构，同时密封胶圈与连接筒内部形成密封结构。

2、该PVC管卡接密封结构通过设置弹性圈，使PVC管内的水不会泄露到密封弹簧处腐蚀弹簧，且密封弹簧表面刷有聚四氟乙烯涂料层，对密封弹簧表面进行保护，二次防止密封弹簧被腐蚀。

附图说明

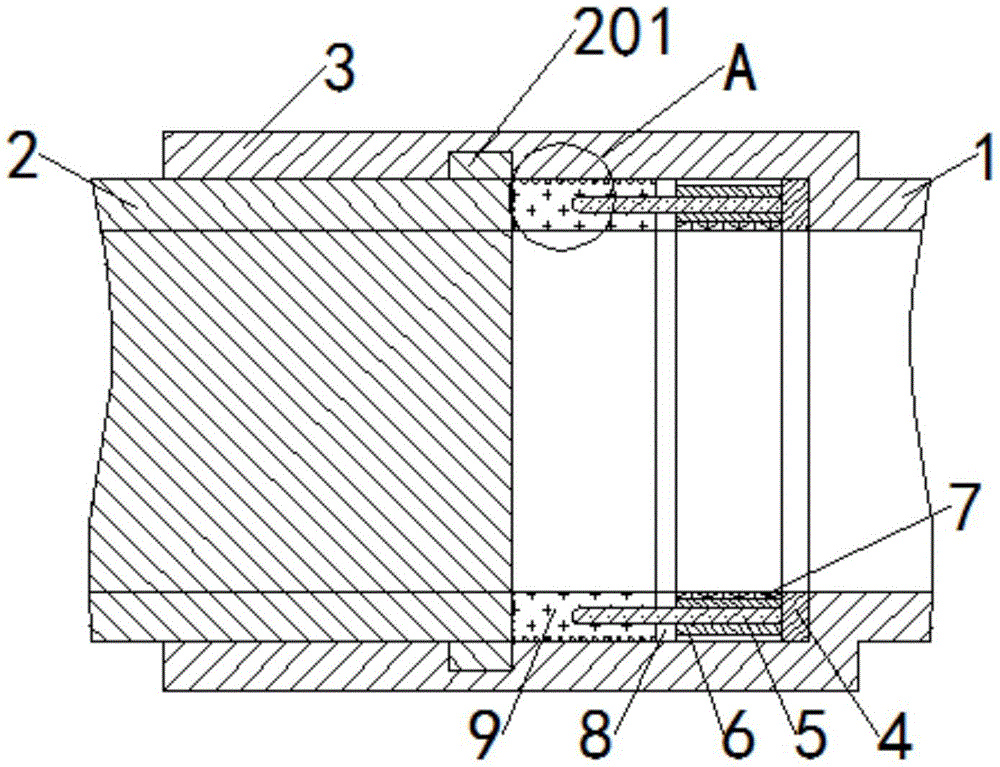

图1是本实用新型的整体连接剖视图。

图2是本实用新型的整体结构示意图。

图3是本实用新型的密封胶圈结构示意图。

图4是本实用新型的A处放大图。

在图1至图4，部件名称或线条与附图编号的对应关系为：

管体-1，连接头-2，榫头-201，连接筒-3，连接槽-301，平面轴承-4，密封挤出环-5，密封弹簧-6，弹性圈-7，受力环-8，密封胶圈-9。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型一种PVC管卡接密封结构,包括：管体1、连接头2、榫头201、连接筒3、连接槽301、平面轴承4、密封挤出环5、密封弹簧6、弹性圈7、受力环8和密封胶圈9，管体1一端固定连接设有连接头2，连接头2一端外壁固定连接均匀设有四个榫头201，管体1另一段外壁固定连接设有连接筒3，连接筒3内部固定连接均匀设有四个连接槽301，连接筒3内壁一端活动连接设有平面轴承4，且平面轴承4与管体1一端固定连接，平面轴承4外侧表面中间固定连接设有密封挤出环5，密封挤出环5外壁活动连接设有密封弹簧6，且密封弹簧6与平面轴承4外侧表面固定连接，密封弹簧6内侧固定连接设有弹性圈7，且弹性圈7一端与平面轴承4固定连接，弹性圈7，密封弹簧6一端固定连接设有受力环8，且受力环8与密封挤出环5活动连接，受力环8一端固定连接设有密封胶圈9。

本实施例中，开关连接槽301层L字型结构，且连接槽301转角处设有凸起，且榫头201截面大小与连接槽301截面大小相同，使连接头2可以通过榫头201与连接槽301卡接，使连接头2与连接筒3进行组装连接。

本实施例中，密封胶圈9左端和外侧表面均设有若干半球形凸起环，使密封胶圈9在与连接头2一端形成密封结构的同时，密封胶圈9可以和连接头2一端形成若干平行密封结构，且使密封胶圈9外壁与连接筒3内部形成密封结构。

本实施例中，密封胶圈9、管体1、受力环8和平面轴承4直径相等，使密封胶圈9、管体1、受力环8和平面轴承4内部形成平面结构，且当连接头2转动时，可以带动平面轴承4转动，使密封胶圈9、受力环8一起转动。

本实施例中，弹性圈7呈收缩筒结构，且弹性圈7两端均为密封设置，使PVC管内的水不会泄露到密封弹簧6处腐蚀弹簧，且密封弹簧6表面刷有聚四氟乙烯涂料层，对密封弹簧6表面进行保护，二次防止密封弹簧6被腐蚀。

本实施例中，密封胶圈9右端中间设有环形凹槽，且环形凹槽原始宽度小于密封挤出环5宽度，当进行卡接密封时，密封挤出环5挤入密封胶圈9内部，使密封胶圈9在密封挤出环5的作用下，内外壁和外侧顶端均往外挤出，使密封胶圈9与连接筒3内部和连接头2一端形成密封结构。

工作原理：首先将PVC管卡接密封结构分别制造在PVC管的两端；

当进行连接时，将连接头2插入连接筒3内部，使榫头201与连接槽301卡接吗，同时连接头2一端挤压密封胶圈9和密封弹簧6，使密封弹簧6压缩，同时使密封挤出环5伸出，插入密封胶圈9右端凹槽内部，使密封胶圈9因密封挤出环5的插入发生形变，使密封胶圈9与连接头2形成密封结构，同时密封胶圈9与连接筒3内部形成密封结构；

通过设置弹性圈7，使PVC管内的水不会泄露到密封弹簧6处腐蚀弹簧，且密封弹簧6表面刷有聚四氟乙烯涂料层，对密封弹簧6表面进行保护，二次防止密封弹簧6被腐蚀。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
