技术领域

本实用新型属于固定基座技术领域，具体涉及一种光伏离网逆变器的固定基座。

背景技术

交流光伏发电系统中，逆变器是不可或缺的一个部分，目前由于种种技术或是政策原因，把所有独立光伏交流发电系统并网到国家统一电网中还需要一段不短的时间，由此市场把光伏逆变器区分出光伏离网型逆变器和光伏并网型逆变器两类，但是市面上实用的光伏离网逆变器的固定一般为面与面连接固定，固定不够稳定，且在逆变器受到冲击时，不能对冲击力进行缓冲。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了，具有结构简单，操作便捷，并且具有较为便于固定以及具有缓冲作用的特点。

为实现上述目的，本实用新型提供如下技术方案：一种光伏离网逆变器的固定基座，包括支撑台、基座本体、固定块和卡槽，所述基座本体设置在支撑台上表面，所述固定块固定连接在基座本体下表面，所述卡槽开设在支撑台上表面，所述固定块卡接在槽中，所述基座本体内部开设有第一伸缩槽，所述第一伸缩槽中穿设有第一限位杆，所述第一限位杆表面固定连接有第一弹簧，所述第一限位杆表面套接有第一限位块，所述第一限位杆一端固定连接有第一把手，所述第一限位杆的另一端固定连接有第一锥块，所述基座本体内部开设有第二伸缩槽，所述第二伸缩槽开设在基座本体和固定块内部。

优选的，所述第二伸缩槽中穿设有第二限位杆，所述第二限位杆表面固定连接有第二限位块，所述第二限位杆表面套接有第二弹簧，所述第二限位杆的上端固定连接有第二锥块，所述第二锥块与第一锥块相匹配，所述第二限位杆下端固定连接有第三锥块。

优选的，所述固定块内部固定连接有第三伸缩槽，所述第三伸缩槽中穿设有第三限位杆，所述第三限位杆表面固定连接有第三限位块，所述第三限位杆表面套接有第三弹簧，所述第三限位杆一端固定连接有第四锥块，所述第四锥块与第三锥块相匹配，所述第三限位杆共有两个，并且对称设置在固定块内部，所述卡槽内部开设有限位槽，所述限位槽共有两个，并且对称开设在卡槽内壁，所述第三限位杆另一端穿设限位槽中。

优选的，所述基座本体上表面固定连接有壳体，所述基座本体上表面固定连接有伸缩杆，所述伸缩杆另一端固定连接有放置板，所述伸缩杆表面套接有第四弹簧，所述伸缩杆共有多个，并且排列在放置板下表面。

优选的，所述壳体侧面固定连接有合页，所述合页的另一端固定连接有仓门，所述仓门正面固定连接有仓门，所述仓门正面开设有百叶窗。

与现有技术相比，本实用新型的有益效果是：

本实用新型，通过设置卡槽和第三限位杆，使得人们在对载有逆变器的基座本体进行固定时，人们只需要拉动第一把手，使得第三限位杆得以收缩进第三伸缩槽中，然后将固定块卡接在卡槽中，同时将第一把手松开使得第三限位杆得以与限位槽卡接，从而使得人们在对载有逆变器的基座本体进行固定时更加便捷，在伸缩杆和第四弹簧，当该装置收的外界冲击时，设置在支撑板下端的伸缩杆和第四弹簧得以对外界的冲击力进行缓冲，避免固定在支撑板上端的逆变器发生损坏，从而延长了该装置的使用寿命，在百叶窗的作用下，使得该装置在进行正常使用的过程中所产生的热量，在百叶窗的作用下得以散出，避免逆变器因为温度过高而导致损坏。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

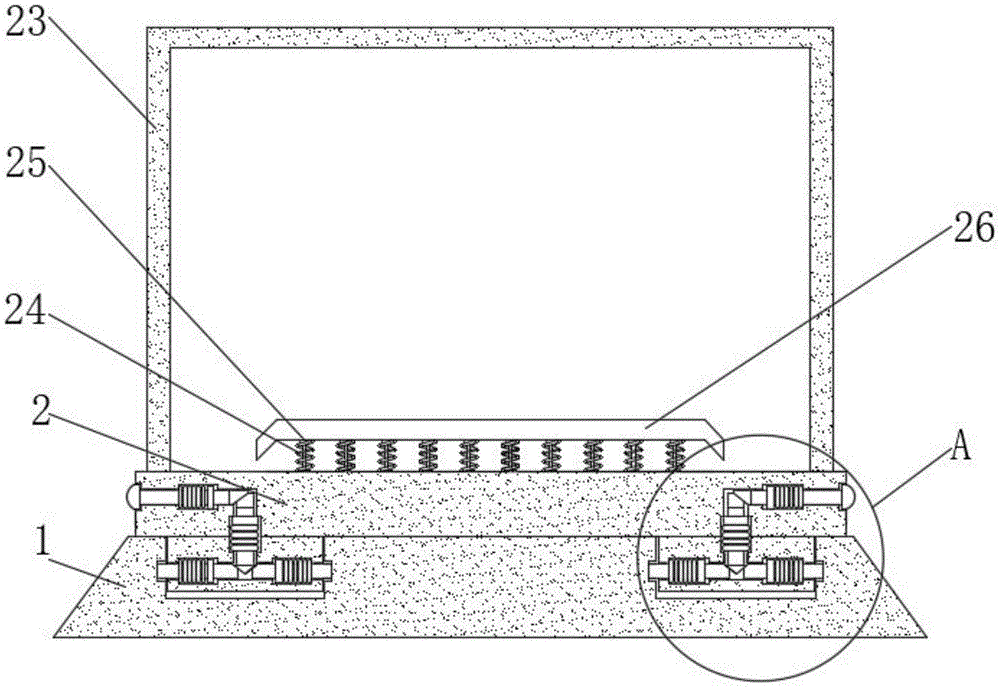

图1为本实用新型正视剖面的结构示意图；

图2为本实用新型正视的结构示意图；

图3为图1中A处的结构示意图；

图中：1、支撑台；2、基座本体；3、固定块；4、卡槽；5、第一伸缩槽；6、第一限位杆；7、第一限位块；8、第一弹簧；9、第一把手；10、第一锥块；11、第二伸缩槽；12、第二限位杆；13、第二限位块；14、第二弹簧；15、第二锥块；16、第三锥块；17、第三伸缩槽；18、第三限位杆；19、第三弹簧；20、第三限位块；21、第四锥块；22、限位槽；23、壳体；24、伸缩杆；25、第四弹簧；26、放置板；27、合页；28、仓门；29、第二把手；30、百叶窗。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-3，本实用新型提供以下技术方案：一种光伏离网逆变器的固定基座，包括支撑台1、基座本体2、固定块3和卡槽4，所述基座本体2设置在支撑台1上表面，所述固定块3固定连接在基座本体2下表面，所述卡槽4开设在支撑台1上表面，所述固定块3卡接在槽中，所述基座本体2内部开设有第一伸缩槽5，所述第一伸缩槽5中穿设有第一限位杆6，所述第一限位杆6表面固定连接有第一弹簧8，所述第一限位杆6表面套接有第一限位块7，所述第一限位杆6一端固定连接有第一把手9，所述第一限位杆6的另一端固定连接有第一锥块10，所述基座本体2内部开设有第二伸缩槽11，所述第二伸缩槽11开设在基座本体2和固定块3内部。

具体的，所述第二伸缩槽11中穿设有第二限位杆12，所述第二限位杆12表面固定连接有第二限位块13，所述第二限位杆12表面套接有第二弹簧14，所述第二限位杆12的上端固定连接有第二锥块15，所述第二锥块15与第一锥块10相匹配，所述第二限位杆12下端固定连接有第三锥块16。

具体的，所述固定块3内部固定连接有第三伸缩槽17，所述第三伸缩槽17中穿设有第三限位杆18，所述第三限位杆18表面固定连接有第三限位块20，所述第三限位杆18表面套接有第三弹簧19，所述第三限位杆18一端固定连接有第四锥块21，所述第四锥块21与第三锥块16相匹配，所述第三限位杆18共有两个，并且对称设置在固定块3内部，所述卡槽4内部开设有限位槽22，所述限位槽22共有两个，并且对称开设在卡槽4内壁，所述第三限位杆18另一端穿设限位槽22中，通过设置卡槽4和第三限位杆18，使得人们在对载有逆变器的基座本体2进行固定时，人们只需要拉动第一把手9，使得第三限位杆18得以收缩进第三伸缩槽17中，然后将固定块3卡接在卡槽4中，同时将第一把手9松开使得第三限位杆18得以与限位槽22卡接，从而使得人们在对载有逆变器的基座本体2进行固定时更加便捷。

具体的，所述基座本体2上表面固定连接有壳体23，所述基座本体2上表面固定连接有伸缩杆24，所述伸缩杆24另一端固定连接有放置板26，所述伸缩杆24表面套接有第四弹簧25，在伸缩杆24和第四弹簧25，当该装置收的外界冲击时，设置在支撑板下端的伸缩杆24和第四弹簧25得以对外界的冲击力进行缓冲，避免固定在支撑板上端的逆变器发生损坏，从而延长了该装置的使用寿命，所述伸缩杆24共有多个，并且排列在放置板26下表面。

具体的，所述壳体23侧面固定连接有合页27，所述合页27的另一端固定连接有仓门28，所述仓门28正面固定连接有仓门28，所述仓门28正面开设有百叶窗30，在百叶窗30的作用下，使得该装置在进行正常使用的过程中所产生的热量，在百叶窗30的作用下得以散出，避免逆变器因为温度过高而导致损坏。

本实用新型的工作原理及使用流程：本实用新型，在使用时，首先将该装置移动至指定位置，然后人们拉动第二把手29，使得仓门28得以打开，然后将逆变器固定连接在放置板26上表面，当人们需要将载有逆变器的基座本体2进行固定时，人们只需要通过拉动设置在第一限位杆6一端的第一把手9，在拉动第一把手9的同时，第一限位杆6得以被拉动，在第一限位杆6向右移动时，第一锥块10和第二锥块15得以相互分离，在第二弹簧14的作用下，使得第二限位杆12得以向上移动，当第二限位杆12向上移动时，第三锥块16与第四锥块21得以分离，在第三弹簧19的作用下，使得第三限位杆18得以收缩在第三限位槽22中，然后将固定块3卡接在卡槽4中，同时将第一把手9松开，使得第三限位杆18得以卡接在限位槽22中，从而使得载有逆变器的基座本体2得以被固定，当该装置收的外界冲击时，设置在支撑板下端的伸缩杆24和第四弹簧25得以对外界的冲击力进行缓冲，避免固定在支撑板上端的逆变器发生损坏。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
