技术领域

本实用新型涉及配电箱技术领域，具体是一种配电箱专用的伞形顶棚。

背景技术

现有的配电箱专用的伞形顶棚容易在长时间的大自然的风化剥蚀中生锈，具有安全隐患，且随着使用年限的增长，且遇到外力易破损导致伞形顶棚与配电箱之间具有空隙容易渗水，使配电箱内环境受到影响造成使用年限较短的问题，且现有的配电箱的伞形顶棚不能调节安装长度，或者调节不方便，每次调节角度需要将螺栓调好后再锁固，一定程度上会影响其适用性，其通用性较为有限，甚至需要工作人员对配电箱进行焊接固定，使用极为不方便且安全性差的问题。

实用新型内容

本实用新型旨在于解决现有技术中存在的缺点，提供一种配电箱专用的伞形顶棚。

为实现上述目的，本实用新型提供如下技术方案，一种配电箱专用的伞形顶棚，包括伞形顶棚和支架，所述伞形顶棚底端通过螺栓固定安装有支架，所述伞形顶棚由隔热层、钢板和防腐层组成，所述钢板下表面紧密贴合有隔热层，所述钢板上表面紧密贴合有防腐层，所述支架底端左右两侧均通过合页转动连接有连杆，所述连杆底端固定设置有固定组件，所述固定组件包括左固定板、固定杆、伸缩杆、固定孔、右固定板，所述左侧连杆底端通过转轴在的连接有左固定板，所述左固定板右侧通过螺栓固定安装有固定杆，所述固定杆为内部中空的长方体状，所述固定杆内部活动连接有伸缩杆，所述伸缩杆内部开口设置有固定孔，所述伸缩杆通过螺栓固定安装有右固定板。

进一步的，所述隔热层为石棉材质制成，且隔热层的厚度为两毫米。

进一步的，所述防腐层为聚乙烯塑料材质制成，且防腐层上表面平整光滑。

进一步的，所述连杆与支架之间转动角度为0-180°，且左右两侧连杆之间间距十厘米。

进一步的，所述伸缩杆上的固定孔呈一状均匀排列设置，所述固定杆右端设有与伸缩杆配套使用的开口，且固定杆与伸缩杆之间通过螺栓固定安装。

进一步的，所述左固定板与右固定板内部均设有与配电箱配套使用的固定孔。

本实用新型提供了一种配电箱专用的伞形顶棚，具有以下有益效果：

1、本实用优点在于，通过钢板下表面紧密贴合的隔热层能够提高伞形顶棚的隔热性能，减少因外界环境的变化而影响配电箱温度的变化，减少由温度引起伞形顶棚的结构变形，同时钢板上表面紧密贴合的防腐层能够隔离附近化学腐蚀物质对自身的腐蚀，保持密封性与支撑性能，能够有效地提高了伞形顶棚的实用强度。

2、其次，通过能够随着配电箱的大小直径调整装置安装的长度，此时连杆与支架之间也会随着左固定板与右固定板之间的距离而自适应调整转动角度，使其可达到进行相应长度调节的作用，且定位方便能够满足人们从不同长度配电箱的安装需求，同时使其该种配电箱专用的伞形顶棚能够通过伸缩杆上呈一状均匀排列设置的固定孔与固定杆通过螺栓固定安装起到一个限位稳定安装，防止配电箱脱离伞形顶棚。

附图说明

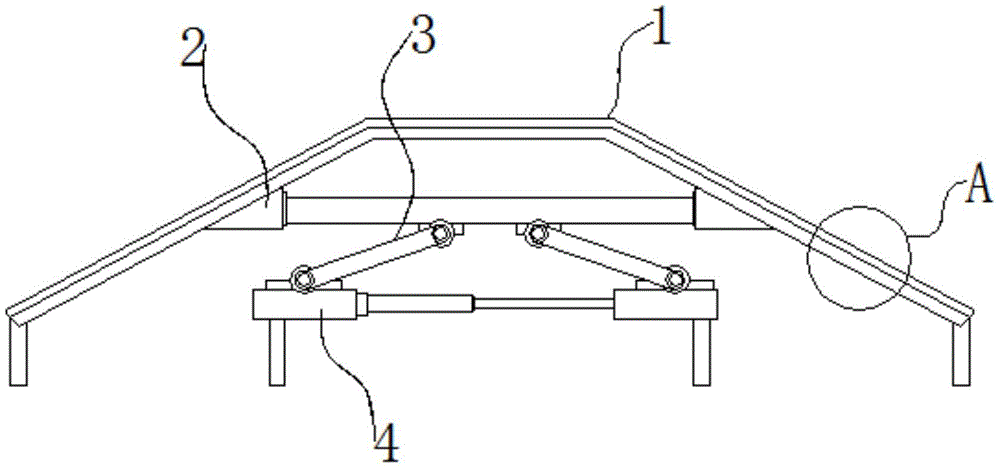

图1为本实用新型的整体结构示意图。

图2为本实用新型的固定组件剖面示意图。

图3为本实用新型的图1的A处放大示意图。

图1-3中：伞形顶棚1、隔热层101、钢板102、防腐层103、支架2、连杆3、固定组件4、左固定板401、固定杆402、伸缩杆403、固定孔404、右固定板405。

具体实施方式

基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1-3中，

本实施例提供的一种配电箱专用的伞形顶棚，包括伞形顶棚1和支架2，伞形顶棚1底端通过螺栓固定安装有支架2，伞形顶棚1由隔热层101、钢板102和防腐层103组成，钢板102下表面紧密贴合有隔热层101，钢板102上表面紧密贴合有防腐层103，支架2底端左右两侧均通过合页转动连接有连杆3，连杆3底端固定设置有固定组件4，固定组件4包括左固定板401、固定杆402、伸缩杆403、固定孔404、右固定板405，左侧连杆3底端通过转轴在的连接有左固定板401，左固定板401右侧通过螺栓固定安装有固定杆402，固定杆402为内部中空的长方体状，固定杆402内部活动连接有伸缩杆403，伸缩杆403内部开口设置有固定孔404，伸缩杆403通过螺栓固定安装有右固定板405。

进一步的，隔热层101为石棉材质制成，且隔热层101的厚度为两毫米，通过钢板102下表面紧密贴合的隔热层101能够提高伞形顶棚的隔热性能，减少因外界环境的变化而影响配电箱温度的变化，减少由温度引起伞形顶棚的结构变形。

进一步的，防腐层103为聚乙烯塑料材质制成，且防腐层103上表面平整光滑，钢板102上表面紧密贴合的防腐层103能够隔离附近化学腐蚀物质对自身的腐蚀，保持密封性与支撑性能，能够有效地提高了伞形顶棚的实用强度。

进一步的，连杆3与支架2之间转动角度为0-180°，且左右两侧连杆3之间间距十厘米，连杆3与支架2之间也会随着左固定板401与右固定板405之间的距离而自适应调整转动角度，使其可达到进行相应长度调节的作用，且定位方便能够满足人们从不同长度配电箱的安装需求。

进一步的，伸缩杆403上的固定孔404呈一状均匀排列设置，固定杆402右端设有与伸缩杆403配套使用的开口，且固定杆402与伸缩杆403之间通过螺栓固定安装，通过左固定板401与右固定板405与配电箱配套使用的固定孔之间通过螺栓固定安装，能够随着配电箱的大小直径调整装置安装的长度。

进一步的，左固定板401与右固定板405内部均设有与配电箱配套使用的固定孔，使其该种配电箱专用的伞形顶棚能够通过伸缩杆403上呈一状均匀排列设置的固定孔404与固定杆402通过螺栓固定安装起到一个限位稳定安装，防止配电箱脱离伞形顶棚

在使用本实用新型一种配电箱专用的伞形顶棚时，使用者首先通过左固定板401与右固定板405与配电箱配套使用的固定孔之间通过螺栓固定安装，能够随着配电箱的大小直径调整装置安装的长度，此时连杆3与支架2之间也会随着左固定板401与右固定板405之间的距离而自适应调整转动角度，同时使其该种配电箱专用的伞形顶棚能够通过伸缩杆403上呈一状均匀排列设置的固定孔404与固定杆402通过螺栓固定安装起到一个限位稳定安装，防止配电箱脱离伞形顶棚，在实际使用过程中，通过钢板102下表面紧密贴合的隔热层101能够提高伞形顶棚的隔热性能，减少因外界环境的变化而影响配电箱温度的变化，减少由温度引起伞形顶棚的结构变形，同时钢板102上表面紧密贴合的防腐层103能够隔离附近化学腐蚀物质对自身的腐蚀，保持密封性与支撑性能，能够有效地提高了伞形顶棚的实用强度。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
