技术领域

本实用新型涉及PVC管技术领域，更具体的，涉及一种链接处剪切装置技术领域。

背景技术

PVC是(Polyvinylchlorid)的简称，主要成份为聚氯乙烯，加入其他成分来增强其耐热性、韧性、延展性的一种材料，这种表面膜的最上层是漆，中间的主要成分是聚氯乙烯，最下层是背涂粘合剂，它是当今世界上深受喜爱、颇为流行并且也被广泛应用的一种合成材料，它的全球使用量在各种合成材料中高居第二，据统计，仅仅1995年一年，PVC在欧洲的生产量就有五百万吨左右，而其消费量则为五百三十万吨，在德国，PVC的生产量和消费量平均为一百四十万吨，现有的PVC管道连接是将两段管道外拼接一个直径较大的管道，然后在涂上胶水，该种拼接方式容易发生脱胶，从而导致管道之间容易偏移。

实用新型内容

本实用新型旨在于解决现有的PVC管道连接是将两段管道外拼接一个直径较大的管道，然后在涂上胶水，该种拼接方式容易发生脱胶，从而导致管道之间容易偏移的问题，从而提供一种PVC管的链接处剪切装置。

为实现上述目的，本实用新型提供如下技术方案：一种PVC管的链接处剪切装置，包括装置主体、平台、夹具、移动夹层、刀片，所述装置主体前端表面固定连接有平台，所述平台前端四周活动连接有夹具，所述平台前端四周活动连接有移动夹层，且移动夹层位于夹具内侧，所述移动夹层顶部四周固定连接有刀片。

进一步的优选方案：所述装置主体内部设置有机械传动结构，且机械传动结构与移动夹层相连接。

进一步的优选方案：所述夹具和移动夹层相对应，且移动夹层和夹具均呈弧形状。

进一步的优选方案：所述夹具和移动夹层分布有4个，且夹具和移动夹层之间间隔有间隙。

进一步的优选方案：所述夹具和移动夹层和夹具和移动夹层之间间隔有间隙呈等分设置。

本实用新型提供了一种PVC管的链接处剪切装置，具有以下有益效果：

1、该种PVC管的链接处剪切装置设置有装置主体，装置主体内部设置有机械传动结构，且机械传动结构与移动夹层相连接，使用时将夹具和移动夹层卡接进管道壁之间，然后通过机械传动结构带动移动夹层向平台中心移动，然后移动夹层向平台外侧移动，然后移动夹层会紧贴管道内壁，并且利用刀片将管道内壁咬合切割出凹槽，由于夹具和移动夹层和夹具和移动夹层之间间隔有间隙呈等分设置，当管道内部被刀片切割后会形成一个移动夹层大小的缺口，而未剪切处则形成与移动夹层大小的凸起，然后在另一段管道也切割出相同的切口，在将两段管道的切口凸起进行拼接，在在接口外进行正常的套接，相比传统的管道，该种管道在拼接后更加的牢固，不易发生偏移或是松散。

综上，该种PVC管的链接处剪切装置具有广泛的实用性，以解决上述背景技术中提出的现有的PVC管道连接是将两段管道外拼接一个直径较大的管道，然后在涂上胶水，该种拼接方式容易发生脱胶，从而导致管道之间容易偏移的问题，有较高的推广价值。

附图说明

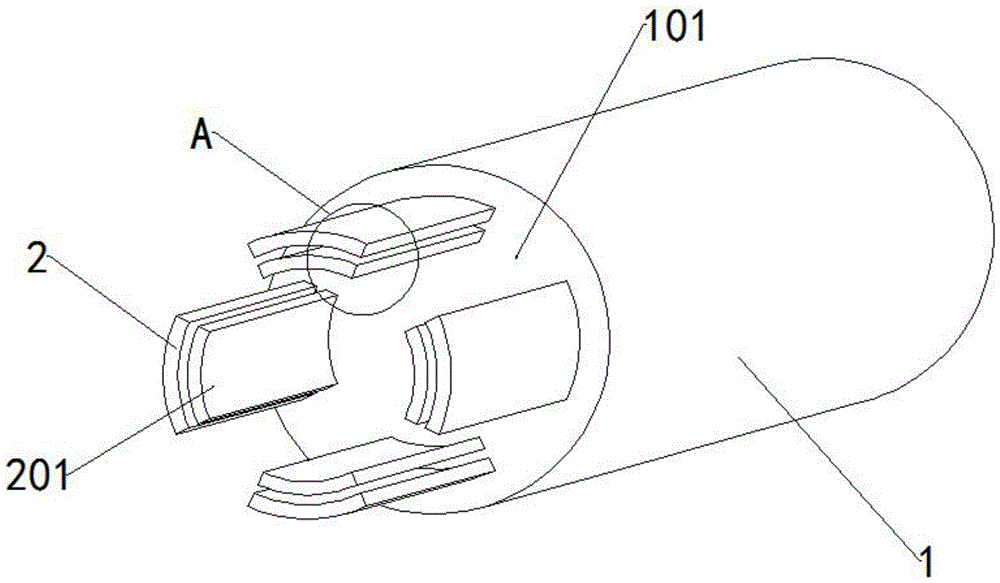

图1为本实用新型的整体结构示意图。

图2为本实用新型的夹具正面结构示意图。

图3为本实用新型的图1的A处结构示意图。

图1-3中：1-装置主体，101-平台，2-夹具，201-移动夹层，2011-刀片。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至3，本实用新型实施例中，一种PVC管的链接处剪切装置，包括装置主体1、平台101、夹具2、移动夹层201、刀片2011，装置主体1前端表面固定连接有平台101，平台101前端四周活动连接有夹具2，平台101前端四周活动连接有移动夹层201，且移动夹层201位于夹具2内侧，移动夹层201顶部四周固定连接有刀片2011。

进一步的，夹具2和移动夹层201相对应，且移动夹层201和夹具2均呈弧形状。

进一步的，夹具2和移动夹层201分布有4个，且夹具2和移动夹层201之间间隔有间隙。

进一步的，夹具2和移动夹层201和夹具2和移动夹层201之间间隔有间隙呈等分设置。

进一步的，装置主体1内部设置有机械传动结构，且机械传动结构与移动夹层201相连接，使用时将夹具2和移动夹层201卡接进管道壁之间，然后通过机械传动结构带动移动夹层201向平台101中心移动，然后移动夹层201向平台101外侧移动，然后移动夹层201会紧贴管道内壁，并且利用刀片2011将管道内壁咬合切割出凹槽，由于夹具2和移动夹层201和夹具2和移动夹层201之间间隔有间隙呈等分设置，当管道内部被刀片2011切割后会形成一个移动夹层201大小的缺口，而未剪切处则形成与移动夹层201大小的凸起，然后在另一段管道也切割出相同的切口，在将两段管道的切口凸起进行拼接，在在接口外进行正常的套接，相比传统的管道，该种管道在拼接后更加的牢固，不易发生偏移或是松散。

在使用本实用新型一种PVC管的链接处剪切装置时，首先，检查设备是否完整，是否组装到位，使用时将夹具2和移动夹层201卡接进管道壁之间，然后通过机械传动结构带动移动夹层201向平台101中心移动，从而起到一个移动夹层201和夹具2张开的动作，然后移动夹层201再通过通过机械传动结构向夹具2移动，而起到一个移动夹层201和夹具2闭合的动作，且使得移动夹层201会紧贴管道内壁，并且利用刀片2011将管道内壁咬合切割出凹槽，由于夹具2和移动夹层201和夹具2和移动夹层201之间间隔有间隙呈等分设置，当管道内部被刀片2011切割后会形成一个移动夹层201大小的缺口，而未剪切处则形成与移动夹层201大小的凸起，然后在另一段管道也切割出相同的切口，在将两段管道的切口凸起进行拼接，在在接口外进行正常的套接。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
