技术领域

本实用新型涉及PVC管技术领域，具体来说，涉及一种PVC管扩张装置。

背景技术

PVC是(Polyvinylchlorid)的简称，主要成份为聚氯乙烯，加入其他成分来增强其耐热性、韧性、延展性的一种材料；PVC管在生活中运用越来越广泛，在农村在进行PVC管连接时，经常会运用PVC管加热变软使，PVC管扩张，进行PVC管连接，在现有均采火烧的方式加热扩张，不好控制，会使PVC管融化，和加热不均匀，使扩张不均匀，因此，急需一种PVC管扩张装置。

实用新型内容

(一)技术问题

综上所述，本实用新型是一种PVC管扩张装置，以解决上述PVC管连接时经常会运用PVC管加热变软使，PVC管扩张，进行PVC管连接，在现有均采火烧的方式加热扩张不好控制，会使PVC管融化，和加热不均匀，使扩张不均匀的问题。

(二)技术方案

本实用新型提供了一种PVC管扩张装置,包括：箱体、电子显示器、匀速电机、加热块、蓄电池、控制器、把手、升降块、螺杆、固定块、传动杆和固定环，所述箱体上表面固定连接设有电子显示器，所述箱体一侧表面固定连接设有把手，所述把手外壁固定连接设有控制器，所述箱体内部中间高度连接设有匀速电机，所述匀速电机一端固定连接设有传动杆，所述传动杆顶端活动连接设有固定环，所述固定环中间活动连接设有螺杆，所述螺杆中间两侧均设有固定块，所述螺杆顶端和底端均活动连接设有升降块，两个所述升降块上下表面均设有加热块，所述箱体内部底端固定连接设有蓄电池。

优选的，所述传动杆顶端为圆锥形，且设有螺纹与螺杆中间螺纹啮合。

优选的，所述固定块与固定环内部凹槽镶嵌。

优选的，所述升降块中间设有螺纹孔，且螺纹与螺杆外壁镶嵌。

优选的，所述螺杆顶端和底端螺纹方向相反。

优选的，所述加热块为半圆结构。

优选的，所述蓄电池与电子显示器、匀速电机、加热块和控制器，加热块与电子显示器电性连接，控制器与匀速电机和加热块电性连接。

(三)有益效果

1、本实用新型通过设置加热块，使PVC管扩张装置可以对PVC管内壁进行加热扩张。

2、本实用优点在于通过设置把手，使PVC管扩张装置操作更便捷，通过设置电子显示器，使PVC管扩张装置在进行扩张作业时，可直观的了解加热块的温度。

附图说明

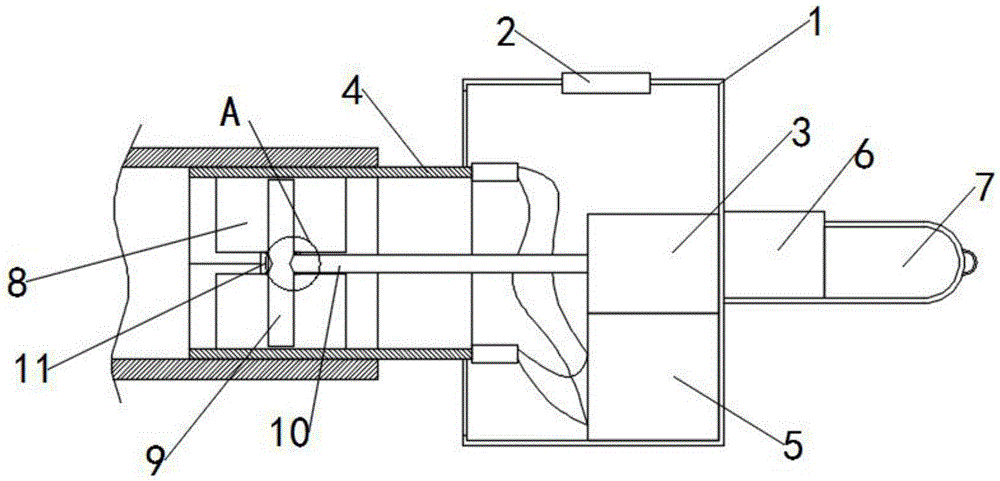

图1是本实用新型的整体剖视图。

图2是本实用新型的整体结构示意图。

图3是本实用新型的图1A处放大图。

在图1至图3，部件名称或线条与附图编号的对应关系为：

箱体-1，电子显示器-2，匀速电机-3，加热块-4，蓄电池-5，控制器-6，把手-7，升降块-8，螺杆-9，固定块-901，传动杆-10，固定环-11。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

实施例：

请参阅图1-3，本实用新型一种PVC管扩张装置,包括：箱体1、电子显示器2、匀速电机3、加热块4、蓄电池5、控制器6、把手7、升降块8、螺杆9、固定块901、传动杆10和固定环11，箱体1上表面固定连接设有电子显示器2，箱体1一侧表面固定连接设有把手7，把手7外壁固定连接设有控制器6，箱体1内部中间高度连接设有匀速电机3，匀速电机3一端固定连接设有传动杆10，传动杆10顶端活动连接设有固定环11，固定环11中间活动连接设有螺杆9，螺杆9中间两侧均设有固定块901，螺杆9顶端和底端均活动连接设有升降块8，两个升降块8上下表面均设有加热块4，箱体1内部底端固定连接设有蓄电池5。

其中，传动杆10顶端为圆锥形，且设有螺纹与螺杆9中间螺纹啮合，当匀速电机3转动时，带动传动杆10转动，传动杆10带动螺杆9转动，时横向转动转变成竖向转动。

其中，固定块901与固定环11内部凹槽镶嵌，使螺杆9在固定环11内旋转，不会上下运动。

其中，升降块8中间设有螺纹孔，且螺纹与螺杆9外壁镶嵌，使螺杆9旋转时，使升降块8进行升降。

其中，螺杆9顶端和底端螺纹方向相反，使螺杆9两端的升降块8往两个方向运动。

其中，加热块4为半圆结构，使加热块4可贴合在PVC管内壁进行扩张，且可以旋转。，使PVC管内壁扩张均匀。

其中，蓄电池5与电子显示器2、匀速电机3、加热块4和控制器6，加热块4与电子显示器2电性连接，控制器6与匀速电机3和加热块4电性连接，当进行PVC扩张时，蓄电池5对电子显示器2、匀速电机3、加热块4和控制器6进行供电，手握把手7，将加热块4插入PVC管内部，按下控制器6，控制器6发生电信号给匀速电机3和加热块4，使匀速电机3顺时针旋转，加热块4开始工作，进行加热，加热块4加热温度发送给电子显示器2进行显示。

工作原理：首先给蓄电池5充满电；当进行PVC扩张时，蓄电池5对电子显示器2、匀速电机3、加热块4和控制器6进行供电，手握把手7，将加热块4插入PVC管内部，按下控制器6，控制器6发生电信号给匀速电机3和加热块4，使匀速电机3顺时针旋转，加热块4开始工作，进行加热，加热块4加热温度发送给电子显示器2进行显示，提升人们现在加热块4的温度是多少；

匀速电机3顺时针旋转，带动传动杆10顺时针转动，传动杆10带动螺杆9顺时针转动，时横向转动转变成竖向转动，螺杆9顺时针转动，使升降块8同时往外运动，使加热块4挤压PVC管外壁，使PVC管扩张，旋转加热块4，使PVC管内部扩张更均匀；

当取下PVC管扩张装置时，按下控制器6，使加热块4停止加热，匀速电机3逆时针旋转，使加热块4往中间收缩。
