技术领域

本实用新型涉及太阳能技术领域，更具体的，涉及一种智能光伏设备技术领域。

背景技术

光伏：是太阳能光伏发电系统的简称，是一种利用太阳电池半导体材料的光伏效应，将太阳光辐射能直接转换为电能的一种新型发电系统，有独立运行和并网运行两种方式，同时，太阳能光伏发电系统分类，一种是集中式，如大型西北地面光伏发电系统；一种是分布式，如工商企业厂房屋顶光伏发电系统，民居屋顶光伏发电系统。而光伏设备在阴天或是雨天却起不到作用，且长时间的降雨还可能导致光伏设备的损坏，且雨水湿气容易侵入到光伏设备内部，从而造成光伏设备内部零件氧化生锈。

实用新型内容

本实用新型旨在于解决背景技术中提出的问题，从而提供一种光感智能光伏设备。

为实现上述目的，本实用新型提供如下技术方案：一种光感智能光伏设备，包括固定支架、伺服电机、密封外罩、传动链条、转动轴柱、传动齿轮、活动顶板、收纳筒、折叠挡板、牵引钢丝绳、导水凹槽、光伏板和导水出孔，所述固定支架外侧表面固定连接有伺服电机，所述固定支架外侧表面固定连接有密封外罩，且密封外罩位于伺服电机上方，所述密封外罩内侧顶部转动连接有转动轴柱，所述伺服电机和转动轴柱之间通过传动链条相连接，所述转动轴柱一侧贯穿设置在固定支架中，所述转动轴柱一侧末端固定连接有传动齿轮，所述固定支架顶部通过转轴活动连接有活动顶板，且活动顶板前后两端底部与传动齿轮呈啮合设置，所述活动顶板前后两端表面固定连接有收纳筒，所述收纳筒内部蜷曲设置有折叠挡板，所述折叠挡板一端卡接设置有牵引钢丝绳，所述折叠挡板表面嵌套设置有导水凹槽，所述活动顶板顶部表面固定连接有光伏板，所述活动顶板一端内侧表面开孔设置有导水出孔。

优选的，活动顶板以和固定支架的连接点为中心转动角度为0-180°。

优选的，收纳筒分布有两个，且收纳筒位于活动顶板的前后两端。

优选的，收纳筒一组内部设置有曳引机，且曳引机与牵引钢丝绳相连接，而另一组收纳筒内部设置有电机，且电机通过转轴与折叠挡板呈蜷曲设置。

优选的，导水凹槽和导水出孔呈对应设置。

优选的，活动顶板顶部设置有光感器，且活动顶板内部设置有控制开关，且控制开关与光感器、伺服电机、曳引机、电机呈电性连接。

有益效果：

1、该种光感智能光伏设备设置有活动顶板，活动顶板以和固定支架的连接点为中心转动角度为0-180°，使用时先将固定支架安装至指定位置，然后再将活动顶板卡接进固定支架中，在白天时控制开关控制伺服电机转动，然后伺服电机带动传动链条和转动轴柱转动，而传动齿轮和活动顶板前后两端啮合，使得活动顶板沿一定角度转动，该动作目的是使得光伏板与太阳光线的入射角始终保持垂直，从而才能进一步的提高光伏板的产能。

2、其次，该方案还设置有收纳筒，收纳筒一组内部设置有曳引机，且曳引机与牵引钢丝绳相连接，而另一组收纳筒内部设置有电机，且电机通过转轴与折叠挡板呈蜷曲设置，当太阳下山时，曳引机工作收紧牵引钢丝绳，使得收纳筒内的折叠挡板被拖出遮盖光伏板，且活动顶板旋转至导水出孔一侧，且让导水出孔保持在最低点，这种设置使得光伏板在夜晚得到一个保护，且夜间下雨时雨水会顺着折叠挡板上的导水凹槽流至导水出孔，在从导水出孔被排出。

附图说明

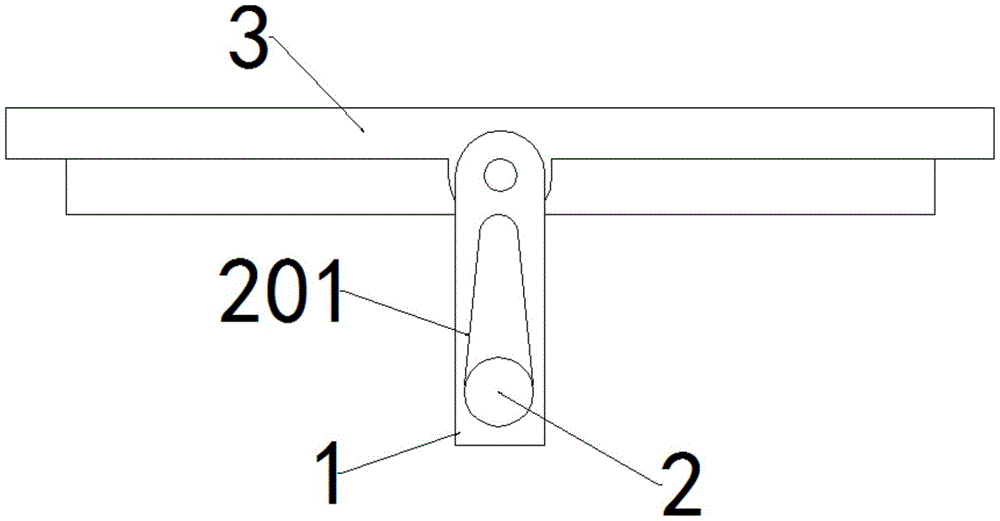

图1为本实用新型的整体正面结构示意图。

图2为本实用新型的活动顶板俯视结构示意图。

图3为本实用新型的图2的A处结构示意图。

图4为本实用新型的密封外罩剖面结构示意图。

图5为本实用新型的整体侧面结构示意图。

图1-5中：1-固定支架，2-伺服电机，201-密封外罩，202-传动链条，203-转动轴柱，2031-传动齿轮，3-活动顶板，301-收纳筒，3011-折叠挡板，3012-牵引钢丝绳，3013-导水凹槽，302-光伏板，303-导水出孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至5，本实用新型实施例中，一种光感智能光伏设备，包括固定支架1、伺服电机2、密封外罩201、传动链条202、转动轴柱203、传动齿轮2031、活动顶板3、收纳筒301、折叠挡板3011、牵引钢丝绳3012、导水凹槽3013、光伏板302和导水出孔303，固定支架1外侧表面固定连接有伺服电机2，固定支架1外侧表面固定连接有密封外罩201，且密封外罩201位于伺服电机2上方，密封外罩201内侧顶部转动连接有转动轴柱203，伺服电机2和转动轴柱203之间通过传动链条202相连接，转动轴柱203一侧贯穿设置在固定支架1中，转动轴柱203一侧末端固定连接有传动齿轮2031，固定支架1顶部通过转轴活动连接有活动顶板3，且活动顶板3前后两端底部与传动齿轮2031呈啮合设置，活动顶板3前后两端表面固定连接有收纳筒301，收纳筒301内部蜷曲设置有折叠挡板3011，折叠挡板3011一端卡接设置有牵引钢丝绳3012，折叠挡板3011表面嵌套设置有导水凹槽3013，活动顶板3顶部表面固定连接有光伏板302，活动顶板3一端内侧表面开孔设置有导水出孔303。

本实施例中，收纳筒301一组内部设置有曳引机，且曳引机与牵引钢丝绳3012相连接，而另一组收纳筒301内部设置有电机，且电机通过转轴与折叠挡板3011呈蜷曲设置。

本实施例中，导水凹槽3013和导水出孔303呈对应设置，进而提高装置的出水效率。

本实施例中，活动顶板3顶部设置有光感器，且活动顶板3内部设置有控制开关，且控制开关与光感器、伺服电机2、曳引机、电机呈电性连接，在白天时装置会通过光感器检测太阳光线是否被云层覆盖，一旦检测到光线波动大时，则开启夜间模式，从而能够防止阵雨淋湿设备。

本实施例中，活动顶板3以和固定支架1的连接点为中心转动角度为0-180°，使用时先将固定支架1安装至指定位置，然后再将活动顶板3卡接进固定支架1中，在白天时控制开关控制伺服电机2转动，然后伺服电机2带动传动链条202和转动轴柱203转动，而传动齿轮2031和活动顶板3前后两端啮合，使得活动顶板3沿一定角度转动，该动作目的是使得光伏板302与太阳光线的入射角始终保持垂直，从而才能进一步的提高光伏板302的产能。

本实施例中，光感器与曳引机之间信号连接。

本实施例中，收纳筒301一组内部设置有曳引机，且曳引机与牵引钢丝绳3012相连接，而另一组收纳筒301内部设置有电机，且电机通过转轴与折叠挡板3011呈蜷曲设置，当太阳下山时，曳引机工作收紧牵引钢丝绳3012，使得收纳筒301内的折叠挡板3011被拖出遮盖光伏板302，且活动顶板3旋转至导水出孔303一侧，且让导水出孔303保持在最低点，这种设置使得光伏板302在夜晚得到一个保护，且夜间下雨时雨水会顺着折叠挡板3011上的导水凹槽3013流至导水出孔303，在从导水出孔303被排出。

工作原理：使用时先将固定支架1安装至指定位置，然后再将活动顶板3卡接进固定支架1中，在白天时控制开关控制伺服电机2转动，然后伺服电机2带动传动链条202和转动轴柱203转动，而传动齿轮2031和活动顶板3前后两端啮合，使得活动顶板3沿一定角度转动，该动作目的是使得光伏板302与太阳光线的入射角始终保持垂直，当太阳下山时，曳引机工作收紧牵引钢丝绳3012，使得收纳筒301内的折叠挡板3011被拖出遮盖光伏板302，且活动顶板3旋转至导水出孔303一侧，且让导水出孔303保持在最低点，这种设置使得光伏板302在夜晚得到一个保护，且夜间下雨时雨水会顺着折叠挡板3011上的导水凹槽3013流至导水出孔303，在从导水出孔303被排出。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
