技术领域

本实用新型涉及热电厂技术领域，具体的，涉及一种热电厂除尘设备。

背景技术

热电厂就是利用热能发电的地方，热电厂是指在发电的同时，还利用汽轮机的抽汽或排汽为用户供热的火电厂，必须靠近热负荷中心，往往又是人口密集区的城镇中心，其用水、征地、拆迁、环保要求等均大大高于同容量火电厂，同时还建热力管网，热电厂中一般采用煤矿为燃料，而煤矿在使用过程中会产生灰尘，热电厂中都有电气除尘器，而电气除尘器的体积非常大，往往有电气除尘器估计不到的地方，所以就需要小型的除尘设备，安置在热电厂中所需要的地方，而现有技术中的除尘设备，存在除尘效率低，除尘效果差等问题。因此，需要在除尘设备的基础上进一步的研究，提供一种热电厂用小型除尘设备。

实用新型内容

该种热电厂用小型除尘设备解决上述提出的除尘效率低，除尘效果差的问题，提供一种热电厂用小型除尘设备，该除尘设备中的挡板跟随载板高速转动，空气跟随挡板高速转动，空气会在盖板和载板之间高速流动，空气被挡板快速甩开，空气从卷筒吸入，空气中的灰尘会被甩在网筛筒上，灰尘留在网筛筒的内壁，快速的将空气中的灰尘过滤掉，具有过滤效率好，过滤效率高等优点，同时橡胶条跟随挡板转动在网筛筒内壁摩擦，将网筛筒内壁的回灰尘刮下，然后灰尘通过载板外侧的开孔掉落到收集环中，橡胶条能够避免杂质堵塞网筛筒的内壁，从侧面提高过滤效率。

本实用新型提供如下技术方案：一种热电厂用小型除尘设备，包括交流电机、转轴、高速轴承、载板、卡块、收集环、转动盘、挡板、中心杆、支撑杆、固定杆、橡胶条、网筛筒、盖板和卷筒，所述交流电机的顶部转动连接有转轴，所述转轴贯穿焊接在高速轴承的中间，所述高速轴承贯穿焊接在载板的中间，所述载板的底部焊接设置有四个卡块，所述卡块之间卡接有收集环，所述转轴的顶部焊接设置有转动盘，所述转动盘的顶部焊接设置有若干块挡板，所述转动盘的顶部焊接设置有中心杆，所述挡板的一侧焊接设置有两根支撑杆，所述支撑杆焊接设置在固定杆的表面，所述固定杆的一侧通过结构胶粘接有橡胶条，所述载板的顶部焊接设置有网筛筒，所述网筛筒的顶部焊接设置有盖板，所述盖板的顶部嵌入焊接有两个卷筒。

进一步的优选方案：所述块挡板环绕在中心杆的四周，且挡板焊接设置在中心杆的表面。

进一步的优选方案：所述橡胶条紧贴在网筛筒的内壁，且橡胶条共设有四根，并且橡胶条呈十字排列。

进一步的优选方案：所述载板的外侧设有圆环状的开孔，且开孔位于收集环的正上方，且开孔位于网筛筒的内侧。

进一步的优选方案：所述卷筒与水平面的夹角为50°-60°，且卷筒位于挡板的下方。

进一步的优选方案：所述交流电机的右侧电性连接有电线。

有益效果：挡板跟随载板高速转动，空气跟随挡板高速转动，空气会在盖板和载板之间高速流动，空气被挡板快速甩开，空气从卷筒吸入，空气中的灰尘会被甩在网筛筒上，灰尘留在网筛筒的内壁，快速的将空气中的灰尘过滤掉，具有过滤效率好，过滤效率高等优点，同时橡胶条跟随挡板转动在网筛筒内壁摩擦，将网筛筒内壁的回灰尘刮下，然后灰尘通过载板外侧的开孔掉落到收集环中，橡胶条能够避免杂质堵塞网筛筒的内壁，既能够从侧面提高过滤效率，又能够增加网筛筒的使用寿命。

附图说明

图1为本实用新型整体的结构示意图。

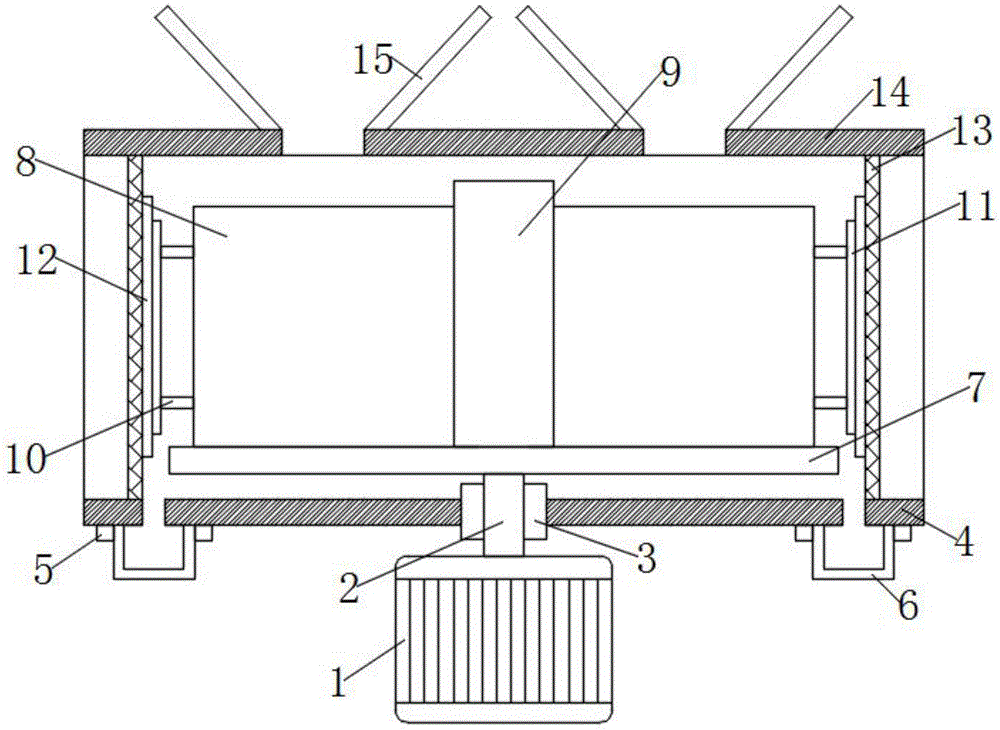

图2为本实用新型整体的剖面示意图。

图1-2中：交流电机1、转轴2、高速轴承3、载板4、卡块5、收集环6、转动盘7、挡板8、中心杆9、支撑杆10、固定杆11、橡胶条12、网筛筒13、盖板14、卷筒15。

具体实施方式

实施例一：

请参阅图1至2中，本实用新型实施例中，一种热电厂用小型除尘设备，包括交流电机1、转轴2、高速轴承3、载板4、卡块5、收集环6、转动盘7、挡板8、中心杆9、支撑杆10、固定杆11、橡胶条12、网筛筒13、盖板14和卷筒15，交流电机1的顶部转动连接有转轴2，转轴2贯穿焊接在高速轴承3的中间，高速轴承3贯穿焊接在载板4的中间，载板4的底部焊接设置有四个卡块5，卡块5之间卡接有收集环6，转轴2的顶部焊接设置有转动盘7，转动盘7的顶部焊接设置有若干块挡板8，转动盘7的顶部焊接设置有中心杆9，挡板8的一侧焊接设置有两根支撑杆10，支撑杆10焊接设置在固定杆11的表面，固定杆11的一侧通过结构胶粘接有橡胶条12，载板4的顶部焊接设置有网筛筒13，网筛筒13的顶部焊接设置有盖板14，盖板14的顶部嵌入焊接有两个卷筒15。

实施例二：

优选的，挡板8环绕在中心杆9的四周，且挡板8焊接设置在中心杆9的表面，挡板8跟随载板4高速转动，空气跟随挡板4高速转动，空气会在盖板14和载板4之间高速流动，空气被挡板4快速甩开，空气从卷筒15吸入，空气中的灰尘会被甩在网筛筒13上，灰尘留在网筛筒13的内壁，快速的将空气中的灰尘过滤掉，具有过滤效率好，过滤效率高等优点，橡胶条12紧贴在网筛筒13的内壁，且橡胶条12共设有四根，并且橡胶条12呈十字排列，橡胶条12跟随挡板8转动在网筛筒13内壁摩擦，将网筛筒13内壁的回灰尘刮下，然后灰尘通过载板4外侧的开孔掉落到收集环6中，橡胶条12能够避免杂质堵塞网筛筒13的内壁，既能够从侧面提高过滤效率，又能够增加网筛筒13的使用寿命，载板4的外侧设有圆环状的开孔，且开孔位于收集环6的正上方，且开孔位于网筛筒13的内侧，卷筒15与水平面的夹角为55°，且卷筒15位于挡板8的下方，卷筒15有利于空气被吸入盖板8中，进而进一步的增加空气的过滤效率，交流电机1的右侧电性连接有电线。

工作原理：

在使用本实用新型一种热电厂用小型除尘设备时，首先，通过电线接通交流电机1的电源，交流电机1驱动转轴2转动，转轴2带动载板4、卡块5、收集环6、转动盘7、挡板8、中心杆9、支撑杆10、固定杆11和橡胶条12等结构高速转动，挡板8跟随载板4高速转动，空气也会跟随挡板4高速转动，使空气会在盖板14和载板4之间高速流动，进而使空气和灰尘被挡板4快速甩开，以及橡胶条12跟随挡板8转动在网筛筒13内壁摩擦，将网筛筒13内壁的回灰尘刮下，然后灰尘通过载板4外侧的开孔掉落到收集环6中，在收集环6中被收集起来，橡胶条12能够避免杂质堵塞网筛筒13的内壁，空气会通过卷筒15源源不断的被吸入盖板14和载板4之间，使空气源源不断的被过滤。
