技术领域

本实用新型涉及触摸屏领域，具体的涉及一种具有抗摔用电容式触摸屏。

背景技术

触摸屏又称为触控屏、触控面板，是一种可接收触头等输入讯号的感应式液晶显示装置，当接触了屏幕上的图形按钮时，屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置，可用以取代机械式的按钮面板，并借由液晶显示画面制造出生动的影音效果。

基于上述描述，并检索一件申请号为：CN201821982416.8的实用新型专利，其关于一种电容式触摸屏，包括盖板、功能片层和泡棉胶层，所述盖板和功能片层通过所述泡棉胶层连接……所述盖板的厚度为2～8mm。通过检索发现主要通过采用框式结构的泡棉胶将盖板和功能片层粘贴，实现非全贴合方式连接，减少了设备成本，大大降低了制作难度。

经过检索分析后，现有的电容式触摸屏，随着掉落或者碰撞容易发生破裂，不仅影响使用者观看屏幕，严重则导致触摸屏的功能结构损坏等问题，因此，需要在触摸屏的基础上进一步的研究，提供一种具有抗摔用电容式触摸屏。

实用新型内容

该种装置解决上述背景技术提出的技术问题，提供一种具有抗摔用电容式触摸屏，包括：触摸屏、防护玻璃层、缓冲棉板、缓冲垫块和凸板，触摸屏内部设置有抗摔部件，且触摸屏的背部设置有防滑部件，触摸屏的上表面嵌入设置有防护玻璃层。

优选的，抗摔部件包括：缓冲棉板和缓冲垫块，缓冲棉板设置在触摸屏的内底部，且触摸屏的外壁设置有保护外框。

优选的，缓冲垫块整体呈L状，且缓冲垫块分别设置在触摸屏四角，并且触摸屏的前后两端分别设置有两个缓冲棉垫块。

优选的，防滑部件包括：凸板，触摸屏的背部设置有若干个凸板，且凸板呈三角设置，并且触摸屏的一端固定连接有把手。

优选的，凸板的外壁设置有防滑层，且防滑层由摩擦系数高的橡胶材质制成。

优选的，缓冲棉板的上端设置有电路板，且电路板的两端插接在绝缘条中，并且电路板通过导线与外部电源电性连接。

优选的，电路板的上端两侧分别安装有传感器与处理器，且处理器的上端卡接有导电层，导电层的上端设置有ITO涂层，且ITO涂层的四端均设置有电极。

有益效果：

在触摸屏发生碰撞时，保护外框避免触摸屏直接接触碰到碰撞面，L状的缓冲垫块和缓冲棉垫块可以吸收碰撞所产生的震动，大幅度削弱并减轻震动，防止触摸屏因碰撞造成碎裂，并通过缓冲绵板起到减震缓冲的作用，防止触摸屏底部碰撞冲击造成的损伤；

通过若干个凸板的设置，使触摸屏的背部呈凹凸不平的面，防止用于支撑并防止触摸屏滑移，并通过防滑层防止触摸屏在手中滑动，来达到防滑的效果；

通过将电路板的两端插接在绝缘条中，利用绝缘条的绝缘作用，避免电路板在工作中受外界电信号的干扰，提高该触摸屏的使用性能。

附图说明

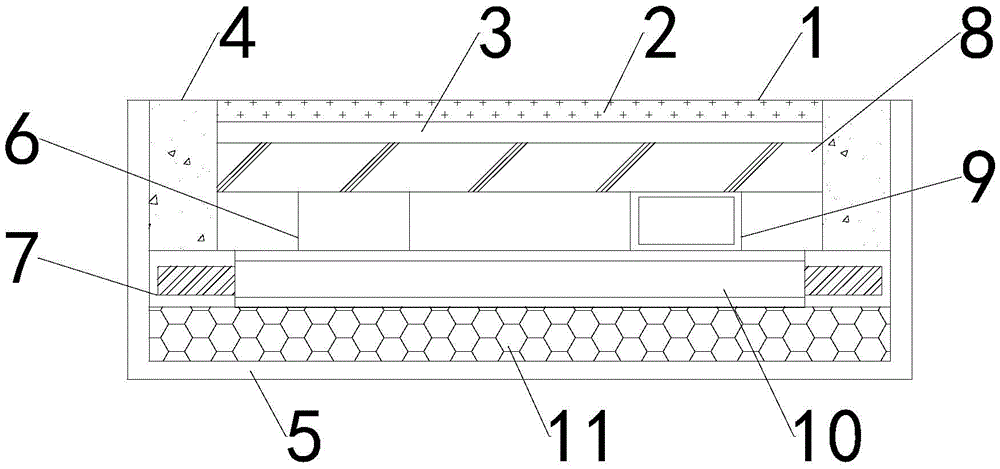

图1为本实用新型整体的平面结构示意图。

图2为本实用新型中触摸屏的俯视结构示意图。

图3为本实用新型中触摸屏的背面结构示意图。

图4为本实用新型中凸板的平面结构示意图。

图1-4中：1-触摸屏、2-防护玻璃层、3-ITO涂层、4-缓冲垫块、5-保护外框、6-传感器、7-绝缘条、8-导电层、9-处理器、10-电路板、11-缓冲棉板、12-缓冲棉垫块、13-电极、14-凸板、15-把手、16-防滑层。

具体实施方式

请参阅图1至4中，本实用新型实施例中，一种具有抗摔用电容式触摸屏，包括：触摸屏1、防护玻璃层2、缓冲棉板11、缓冲垫块4和凸板14，触摸屏1内部设置有抗摔部件，且触摸屏1的背部设置有防滑部件，触摸屏1的上表面嵌入设置有防护玻璃层2。

优选的，抗摔部件包括：缓冲棉板11和缓冲垫块4，缓冲棉板11设置在触摸屏1的内底部，且触摸屏1的外壁设置有保护外框5，缓冲垫块4整体呈L状，且缓冲垫块4分别设置在触摸屏1四角，并且触摸屏1的前后两端分别设置有两个缓冲棉垫块12，在触摸屏1发生碰撞时，保护外框5避免触摸屏1直接接触碰到碰撞面，L状的缓冲垫块4和缓冲棉垫块12可以吸收碰撞所产生的震动，大幅度削弱并减轻震动，防止触摸屏1因碰撞造成碎裂，并通过缓冲绵板11起到减震缓冲的作用，防止触摸屏1底部碰撞冲击造成的损伤。

优选的，防滑部件包括：凸板14，触摸屏1的背部设置有若干个凸板14，且凸板14呈三角设置，并且触摸屏1的一端固定连接有把手15，凸板14的外壁设置有防滑层16，且防滑层16由摩擦系数高的橡胶材质制成，通过若干个凸板14的设置，使触摸屏1的背部呈凹凸不平的面，防止用于支撑并防止触摸屏1滑移，并通过防滑层16防止触摸屏1在手中滑动，来达到防滑的效果。

优选的，缓冲棉板11的上端设置有电路板10，且电路板10的两端插接在绝缘条7中，并且电路板10通过导线与外部电源电性连接，电路板10的上端两侧分别安装有传感器6与处理器9，且处理器9的上端卡接有导电层8，导电层8的上端设置有ITO涂层3，且ITO涂层3的四端均设置有电极13，通过将电路板10的两端插接在绝缘条7中，利用绝缘条7的绝缘作用，避免电路板10在工作中受外界电信号的干扰，提高该触摸屏1的使用性能。

工作原理：

在安装本实用新型一种具有抗摔用电容式触摸屏时，首先，通过电路板10通过导线与外部电源电性连接，再通过电路板10启动传感器6和处理器9接通电源开始工作，当手指触摸触摸屏1上的防护玻璃层2时，在触摸点吸走一个电流并从ITO涂层3上的四个电极13上流出，流经四个电极13的电流使导电层8产生电场，并与手指到四角的直线距离成比例，通过导电层8将电流传输至处理器9，对四个电流比例的计算，即可得出接触点坐标值，并通过传感器6检测到测量的信息，并将信息输出，随后通过将电路板10的两端插接在绝缘条7中，利用绝缘条7的绝缘作用，避免电路板10在工作中受外界电信号的干扰，而后通过把手15便于将触摸屏1的两端拿起，通过若干个凸板14的设置，使触摸屏1的背部呈凹凸不平的面，防止用于支撑并防止触摸屏1滑移，并通过防滑层16防止触摸屏1在手中滑动，当触摸屏1发生碰撞时，保护外框5避免触摸屏1直接接触碰到碰撞面，L状的缓冲垫块4和缓冲棉垫块12可以吸收碰撞所产生的震动，大幅度削弱并减轻震动，防止触摸屏1因碰撞造成碎裂，并通过缓冲绵板11起到减震缓冲的作用，防止触摸屏1底部碰撞冲击造成的损伤。
