技术领域

本实用新型是一种小型变压器，属于变压器技术领域。

背景技术

变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯磁芯，但是现有技术的仍存在以下缺陷：

现有设备在进行使用的时候，其通风口上的滤网在长期使用下，往往会堆积大量的灰尘在滤网内部，导致工作人员在进行清洗灰尘的时候，需要对整个设备拆卸清理，极为不便。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种小型变压器，以解决的现有技术现有设备在进行使用的时候，其通风口上的滤网在长期使用下，往往会堆积大量的灰尘在滤网内部，导致工作人员在进行清洗灰尘的时候，需要对整个设备拆卸清理，极为不便的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种小型变压器，其结构包括接线、顶板、焊接板、通风块、底座、机体，所述接线设于焊接板上，所述顶板位于机体的上方，所述通风块的左端与机体的右端相焊接，所述底座位于焊接板的正下方，所述通风块包括进口、按板、衔接杆、震动敲打块、弹性连接套、垂直杆、滤网、外壳，所述进口设于外壳的左端，所述按板的底端与衔接杆的顶端相连接，所述震动敲打块嵌入安装在垂直杆上，所述垂直杆与弹性连接套为一体化结构，所述滤网的左端与震动敲打块的右端活动触碰，所述外壳的左端与机体的右端相焊接。

进一步地，所述焊接板的底端与机体的顶端相焊接。

进一步地，所述顶板水平焊接在焊接板的顶端上。

进一步地，所述机体位于接线的正下方。

进一步地，所述底座的顶端垂直焊接有机体。

进一步地，所述垂直杆为长条圆柱结构，其顶部与底部均设有连接孔，用于转动连接。

有益效果

本实用新型一种小型变压器，通过将接线连接在设备的机体上，接通电源进行使用，在使用的过程中，设备通风扇热通过机体右端上的通风块进行散热通风，如需要对通风块上的滤网灰尘进行清理，可通过反复拨动按板使其带动衔接向左偏移，即可使与滤网相触碰的震动敲打块离开，再反方向推动按板，即可使垂直杆上的震动敲打块以一定的速度与滤网相触碰，对其进行震动敲打，使粘附在滤网的灰尘震动脱落下来，通过改进设备的结构，使其在进行使用的时候，能够便捷的从内部对滤网上的灰尘进行清理，无需工作人员对整个设备进行拆卸清理，给工作人员造成不便。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

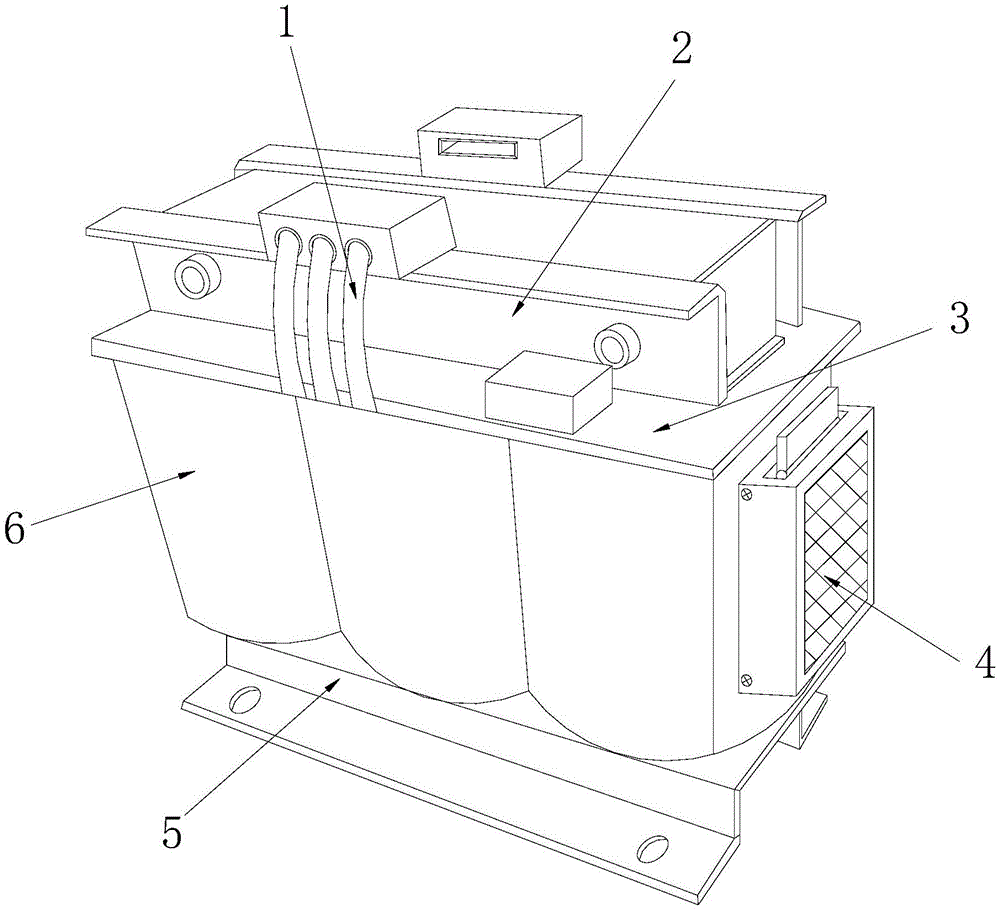

图1为本实用新型一种小型变压器的结构示意图；

图2为本实用新型通风块正视图的横截面详细结构示意图；

图3为本实用新型通风块左视图的横截面详细结构示意图。

图中：接线-1、顶板-2、焊接板-3、通风块-4、底座-5、机体-6、进口-41、按板-42、衔接杆-43、震动敲打块-44、弹性连接套-45、垂直杆-46、滤网-47、外壳-48。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2与图3，本实用新型提供一种小型变压器技术方案：其结构包括接线1、顶板2、焊接板3、通风块4、底座5、机体6，所述接线1设于焊接板3上，所述顶板2位于机体6的上方，所述通风块4的左端与机体6的右端相焊接，所述底座5位于焊接板3的正下方，所述通风块4包括进口41、按板42、衔接杆43、震动敲打块44、弹性连接套45、垂直杆46、滤网47、外壳48，所述进口41设于外壳48的左端，所述按板42的底端与衔接杆43的顶端相连接，所述震动敲打块44嵌入安装在垂直杆46上，所述垂直杆46与弹性连接套45为一体化结构，所述滤网47的左端与震动敲打块44的右端活动触碰，所述外壳48的左端与机体6的右端相焊接，所述焊接板3的底端与机体6的顶端相焊接，所述顶板2水平焊接在焊接板3的顶端上，所述机体6位于接线1的正下方，所述底座5的顶端垂直焊接有机体6，所述垂直杆46为长条圆柱结构，其顶部与底部均设有连接孔，用于转动连接。

例如：通过将接线1连接在设备的机体6上，接通电源进行使用，在使用的过程中，设备通风扇热通过机体6右端上的通风块4进行散热通风，如需要对通风块4上的滤网47灰尘进行清理，可通过反复拨动按板42使其带动衔接43向左偏移，即可使与滤网47相触碰的震动敲打块44离开，再反方向推动按板42，即可使垂直杆46上的震动敲打块44以一定的速度与滤网47相触碰，对其进行震动敲打，使粘附在滤网47的灰尘震动脱落下来。

本实用新型解决现有技术现有设备在进行使用的时候，其通风口上的滤网在长期使用下，往往会堆积大量的灰尘在滤网内部，导致工作人员在进行清洗灰尘的时候，需要对整个设备拆卸清理，极为不便的问题，本实用新型通过上述部件的互相组合，本实用新型一种小型变压器，通过将接线1连接在设备的机体6上，接通电源进行使用，在使用的过程中，设备通风扇热通过机体6右端上的通风块4进行散热通风，如需要对通风块4上的滤网47灰尘进行清理，可通过反复拨动按板42使其带动衔接43向左偏移，即可使与滤网47相触碰的震动敲打块44离开，再反方向推动按板42，即可使垂直杆46上的震动敲打块44以一定的速度与滤网47相触碰，对其进行震动敲打，使粘附在滤网47的灰尘震动脱落下来，通过改进设备的结构，使其在进行使用的时候，能够便捷的从内部对滤网上的灰尘进行清理，无需工作人员对整个设备进行拆卸清理，给工作人员造成不便。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
