技术领域

本实用新型涉及光伏设备技术领域，具体是一种光伏组件破冰除雪装置。

背景技术

光伏能源即为光伏太阳能电池，光伏太阳能电池又称为“太阳能芯片”或“光电池”，是一种利用太阳光直接发电的光电半导体薄片，单体太阳能电池不能直接做电源使用，作电源必须将若干单体太阳能电池串、并联连接和严密封装成组件。

目前，光伏组件在冬天的使用过程中，光伏组件顶部易堆积大量积雪和冻结有冰块，使得减少光伏太阳能电池的受光面积，降低光伏太阳能电池的发电效率，现有光伏组件除雪设备的除雪效果不佳，难以破除光伏太阳能电池顶部凝结厚度较厚的冰层，从而无法达到破冰除雪的效果。

因此，需要在现有的基于光伏能源的光伏组件破冰除雪装置上进行进一步研究，提供一种基于光伏能源的光伏组件破冰除雪装置。

实用新型内容

本实用新型旨在于解决现有技术中对易堆积积雪、破冰除雪效果不佳的技术问题，提供一种基于光伏能源的光伏组件破冰除雪装置，通过设置太阳能板、滑轨、齿槽、电加热板、除雪板、滚轮、破冰板、前锥、电热加热板和支架等部件，使得基于光伏能源的光伏组件破冰除雪装置破冰除雪效果好，除雪效率高，使用操作方便，连接稳固，便于积雪的疏导，对光伏设备领域具有广泛的实用性。

为实现上述目的，本实用新型提供如下技术方案：一种基于光伏能源的光伏组件破冰除雪装置，包括太阳能板、滑轨、齿槽、电加热板、除雪板、滚轮、连接柱、破冰板、前锥、电热加热板、顶柱和支架，所述太阳能板前后两端中部均嵌入设置有滑轨，所述滑轨内壁上下两端均嵌入设置有齿槽，所述齿槽外侧均设置有电加热板，所述滑轨中部设置有滚轮，所述滚轮外侧中部固定连接有连接柱，所述连接柱顶端固定连接有除雪板，所述除雪板底端通过顶柱固定连接有破冰板，所述破冰板左侧中部一体设置有前锥，所述破冰板底部嵌入设置有电热加热板，所述太阳能板底端右侧固定连接有支架。

作为本实用新型进一步的方案：所述太阳能板呈倾斜设置，且太阳能板前后两端均设置有外框，且太阳能板左侧顶端呈中空状设置。

作为本实用新型进一步的方案：所述连接柱底端中部嵌入设置有小型往复电机，且小型往复电机内侧固定连接有滚轮，且滚轮与齿槽契合。

作为本实用新型进一步的方案：所述破冰板呈板状设置，且破冰板长度小于太阳能板宽度，且破冰板左侧顶端均呈向上倾斜设置。

作为本实用新型进一步的方案：所述前锥呈三棱柱状设置，且前锥的数量为5个，且前锥等距设置于破冰板左侧底部。

作为本实用新型进一步的方案：所述顶柱底端呈三棱柱状设置，且顶柱的数量为4个，且顶柱等距设置于破冰板顶部。

作为本实用新型进一步的方案：所述太阳能板通过电线与外部蓄电设备电性连接，且电加热板、电热加热板和小型往复电机均通过电线分别与外部蓄电设备电性连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用通过太阳能板呈倾斜设置，且太阳能板前后两端均设置有外框，且太阳能板左侧顶端呈中空状设置，太阳能板能将光能转换呈太阳能，使得节能环保，太阳能板呈倾斜的设置，使得增加太阳能板的受光面积，提高转换电能的效率，同时太阳能板左侧顶端呈中空状的设置，便于太阳能板的导雪工作，避免在冬天时，冰雪堆积于太阳能板底部，从而减少太阳能板的受光面积，降低转换光能的效率。

2、本实用通过前锥呈三棱柱状设置，且前锥的数量为5个，且前锥等距设置于破冰板左侧底部，前锥具有良好的破冰效果，前锥前端通过减小与冰的接触面积，从而增加受力的受力强度，便于破冰工作，能有效避免太阳能板顶部冰层较厚，难以破除的情况发生，同时前锥等距设置于破冰板左侧底部的设置，使破冰时进行多点破冰，增加破冰效率，使得设备具有良好的破冰除雪能力。

3、本实用通过太阳能板通过电线与外部蓄电设备电性连接，且电加热板、电热加热板和小型往复电机均通过电线分别与外部蓄电设备电性连接，电加热板和电热加热板均具有良好的加热能力，使用时电加热板通电加热，避免滑轨内部结冰，从而影响滚轮的滚动，同时电热加热板通电加热，使得在破冰时，破冰板底部散热热量进行融雪，能有效的提高除雪效率。

综上，整个装置结构稳定，破冰除雪效果好，除雪效率高，使用操作方便，连接稳固，便于积雪的疏导，有很高的推广价值。

附图说明

图1是本实用新型的整体结构示意图。

图2是本实用新型的整体剖面结构示意图。

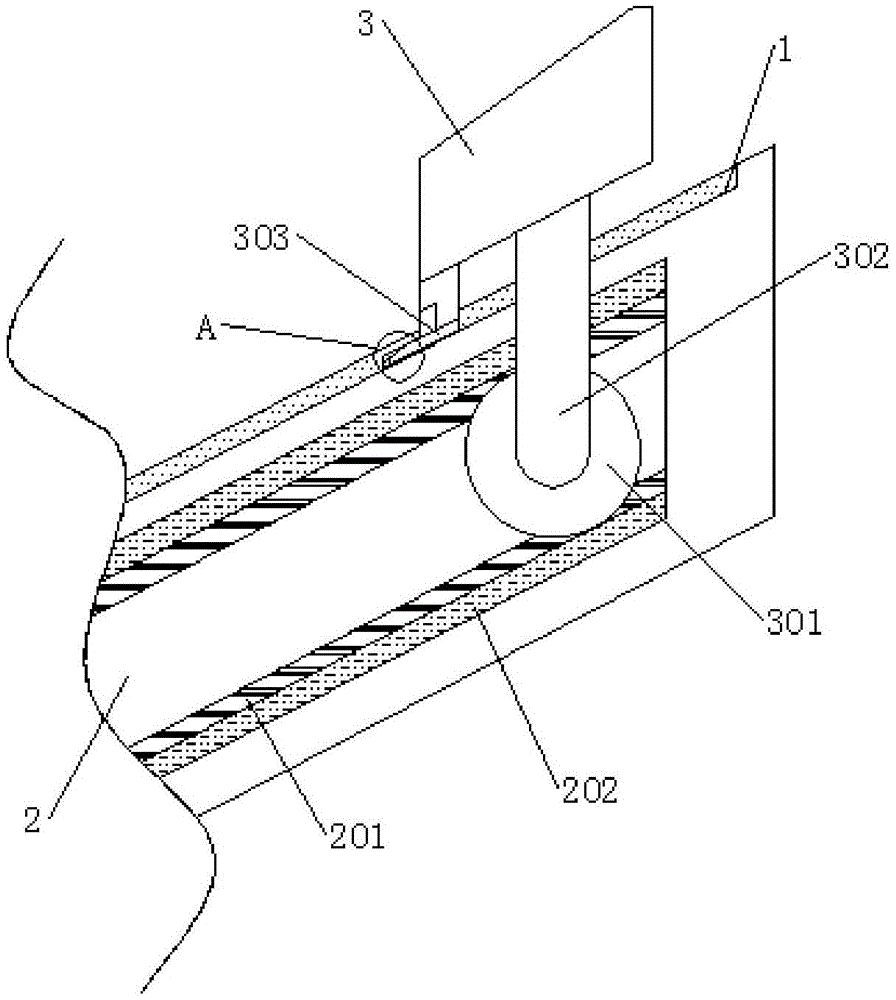

图3是本实用新型的太阳能板局部剖面结构示意图。

图4是本实用新型的破冰板局部剖面结构示意图。

图5是本实用新型的图3中A处放大图。

图中：1-太阳能板，2-滑轨，201-齿槽，202-电加热板，3-除雪板，301-滚轮，302-连接柱，303-破冰板，3031-前锥，3032-电热加热板，3033-顶柱，4-支架。

具体实施方式

下面将结合本实用型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～5，本实用新型提供一种基于光伏能源的光伏组件破冰除雪装置技术方案：一种基于光伏能源的光伏组件破冰除雪装置，包括太阳能板1、滑轨2、齿槽201、电加热板202、除雪板3、滚轮301、连接柱302、破冰板303、前锥3031、电热加热板3032、顶柱3033和支架4，太阳能板1前后两端中部均嵌入设置有滑轨2，滑轨2内壁上下两端均嵌入设置有齿槽201，齿槽201外侧均设置有电加热板202，滑轨2中部设置有滚轮301，滚轮301外侧中部固定连接有连接柱302，连接柱302顶端固定连接有除雪板3，除雪板3底端通过顶柱3033固定连接有破冰板303，破冰板303左侧中部一体设置有前锥3031，破冰板303底部嵌入设置有电热加热板3032，太阳能板1底端右侧固定连接有支架4。

进一步的，太阳能板1呈倾斜设置，且太阳能板1前后两端均设置有外框，且太阳能板1左侧顶端呈中空状设置，太阳能板1能将光能转换呈太阳能，使得节能环保，太阳能板1呈倾斜的设置，使得增加太阳能板1的受光面积，提高转换电能的效率，同时太阳能板1左侧顶端呈中空状的设置，便于太阳能板1的导雪工作，避免在冬天时，冰雪堆积于太阳能板1底部，从而减少太阳能板1的受光面积，降低转换光能的效率。

进一步的，连接柱302底端中部嵌入设置有小型往复电机，且小型往复电机内侧固定连接有滚轮301，且滚轮301与齿槽201契合，使用时，通过小型往复电带动滚轮301转动，从而沿齿槽201进行移动，使得便于除雪板3的使用操作，同时通过连接柱302对除雪板3进行支撑，使除雪板3使用时更加的稳定。

进一步的，破冰板303呈板状设置，且破冰板303长度小于太阳能板1宽度，且破冰板303左侧顶端均呈向上倾斜设置，破冰板303具有良好的破冰工作，使用时，滚轮301通过连接柱302带动除雪板3移动，除雪板3推动破冰板303移动，从而进行破冰工作，破冰板303长度小于太阳能板1宽度的设置，避免破冰板303再破冰除雪过程中，破冰板303边缘与太阳能板1内侧摩擦，从而导致太阳能板1和破冰板303损坏，影响使用。

进一步的，前锥3031呈三棱柱状设置，且前锥3031的数量为5个，且前锥3031等距设置于破冰板303左侧底部，前锥3031具有良好的破冰效果，前锥3031前端通过减小与冰的接触面积，从而增加受力的受力强度，便于破冰工作，能有效避免太阳能板1顶部冰层较厚，难以破除的情况发生，同时前锥3031等距设置于破冰板303左侧底部的设置，使破冰时进行多点破冰，增加破冰效率，使得设备具有良好的破冰除雪能力。

进一步的，顶柱3033底端呈三棱柱状设置，且顶柱3033的数量为4个，且顶柱3033等距设置于破冰板303顶部，顶柱3033具有良好的支撑能力，使破冰板303与除雪板3进行连接，使得设备使用时更加的稳固，同时顶柱3033底端呈三棱柱状额设置，便于顶柱3033在使用除雪过程中的导雪工作，避免雪和冰堆积于顶柱3033前端，从而增加除雪板3滑动时的阻力，从而影响破冰除雪工作。

进一步的，太阳能板1通过电线与外部蓄电设备电性连接，且电加热板202、电热加热板3032和小型往复电机均通过电线分别与外部蓄电设备电性连接，电加热板202和电热加热板3032均具有良好的加热能力，使用时电加热板202通电加热，避免滑轨2内部结冰，从而影响滚轮301的滚动，同时电热加热板3032通电加热，使得在破冰时，破冰板303底部散热热量进行融雪，能有效的提高除雪效率。

工作原理：首先，将太阳能板1通过支架4与地面固定连接，使用时，接通电源，小型往复电带动滚轮301转动，滚轮301通过连接柱302带动除雪板3移动，除雪板3推动破冰板303移动，从而进行破冰工作，破冰板303长度小于太阳能板1宽度的设置，避免破冰板303再破冰除雪过程中，破冰板303边缘与太阳能板1内侧摩擦，从而导致太阳能板1和破冰板303损坏，在除雪过程中，前锥3031前端通过减小与冰的接触面积，从而增加受力的受力强度，便于破冰工作，能有效避免太阳能板1顶部冰层较厚，难以破除的情况发生，同时前锥3031等距设置于破冰板303左侧底部的设置，使破冰时进行多点破冰，增加破冰效率，同时电加热板202和电热加热板3032通电运作，进行融雪融冰。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
