专利名: 一种防倾倒的锂电池电池周转盒 出售状态: 未出售
专利号: 2019214638035 专利类型: 实用新型 专利分类: 新能源
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本实用新型涉及锂电池技术领域,具体是一种防倾倒的锂电池电池周转盒。


背景技术

锂电池大致可分为两类:锂金属电池和锂离子电池。锂离子电池不含有金属态的锂,并且是可以充电的。可充电电池的第五代产品锂金属电池在1996年诞生,其安全性、比容量、自放电率和性能价格比均优于锂离子电池。由于其自身的高技术要求限制,现在只有少数几个国家的公司在生产这种锂金属电池。

在锂电池的生产过程中,电池转移到下一个工序时,需要使用到电池周转盒,现有的周转盒大多都采用上下插接式进行层叠,但上下周转盒拼接处不牢固,经常发生周转盒倾倒导致电池外观损坏,甚至电池报废,因此,针对这一现状,迫切需要开发一种防倾倒的锂电池电池周转盒,以克服当前实际应用中的不足。


实用新型内容

本实用新型的目的在于提供一种防倾倒的锂电池电池周转盒,已解决上述背景技术中存在的不足。

本实用新型的实施例是这样实现的:

一种防倾倒的锂电池电池周转盒,包括:盒子本体,所述盒子本体顶端焊接有扶块,所述扶块表面贯穿设有卡口,所述卡口两侧开口设有卡槽,所述卡口下方活动设有活动杆,所述活动杆顶端焊接有防滑层,所述活动杆两侧固定连接有弹簧,所述活动杆底端焊接有卡块,所述卡块一侧焊接有限位块,所述盒子本体前后端固定焊接有支撑块,所述盒子本体底部开口设有渗水孔。

优选的,所述活动杆为两根交叉活动连接的条状方形杆。

优选的,所述防滑层由多根半圆条状塑料纵向排列形成。

优选的,所述卡块和卡槽均为三棱柱。

优选的,所述限位块设于活动杆和卡块连接处。

优选的,所述渗水孔均匀分布于盒子本体底部。

有益效果:本实用新型通过设置活动杆、防滑层、弹簧、卡块、限位块、卡槽和卡口,双手捏住周转盒的扶块,同时用两个手指分别按住活动杆的防滑层,将活动杆向上扳起,防滑层可增加手指与活动杆的摩擦,活动杆底端合拢,然后将活动杆插入另一个周转盒的卡口内,松开活动杆顶端,活动杆底端的卡块嵌入卡槽内,即可将上下两个周转盒之间形成固定连接,避免运输电池时周转盒发生倾倒。


附图说明

为了更清楚地说明本实用新型实施例的技术方案,下面将对实施例中所需要使用的附图作简单地介绍,应当理解,以下附图仅示出了本实用新型的某些实施例,因此不应被看作是对范围的限定,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他相关的附图。

图1为本实用新型的整体结构示意图。

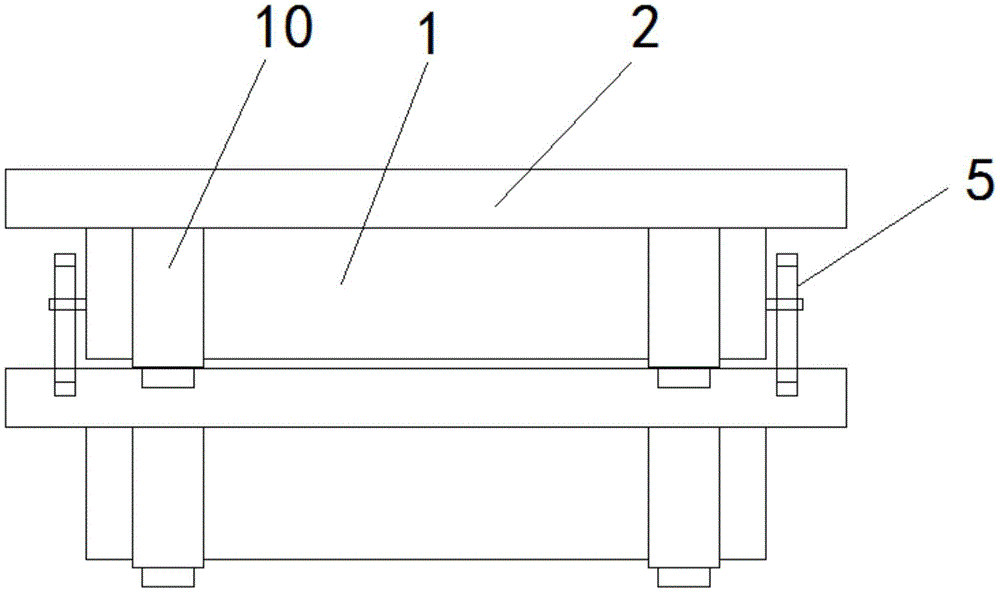

图2为本实用新型的侧面结构示意图。

图3为本实用新型的俯视结构示意图。

图中:1-盒子本体;2-扶块;3-卡口;4-卡槽;5-活动杆;6-防滑层;7-弹簧;8-卡块;9-限位块;10-支撑块;11-渗水孔。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1至3,本实用新型实施例中,一种防倾倒的锂电池电池周转盒,包括:盒子本体1,盒子本体1顶端焊接有扶块2,扶块2表面贯穿设有卡口3,卡口3两侧开口设有卡槽4,卡口3下方活动设有活动杆5,活动杆5顶端焊接有防滑层6,活动杆5两侧固定连接有弹簧7,活动杆5底端焊接有卡块8,卡块8一侧焊接有限位块9,盒子本体1前后端固定焊接有支撑块10,盒子本体1底部开口设有渗水孔11。

其中,活动杆5为两根交叉活动连接的条状方形杆,将活动杆5顶端合拢,下端合并,将活动杆5插入卡口3内,在弹簧7的弹力下,活动杆5底端自动张开,从而将上下周转盒固定连接。

其中,防滑层6由多根半圆条状塑料纵向排列形成,在扳动活动杆5顶端时,防滑层6可增加手指与活动杆5之间的摩擦。

其中,卡块8和卡槽4均为三棱柱,活动杆5插入卡口3后,松开活动杆5顶端,活动杆5底端的卡块8与卡槽4齿合,防止活动杆5从卡口3内脱落。

其中,限位块9设于活动杆5和卡块8连接处,保证了活动杆5顶端始终是防滑层6以及底端始终为卡块8。

其中,渗水孔11均匀分布于盒子本体1底部,电池在抽真空后表面会溢出大量电解液,渗水孔11的设置可防止电解液长期停留于周转盒内。

工作原理,首先将需要周转的电池有序放入周转盒内,电池表面的水分或者电解液可沿着盒子本体1底部的渗水孔11排出周转盒,防止电池外壳腐蚀,然后,将两手握住盒子本体1顶端的扶块2,用两根手指按住活动杆5顶端的防滑层6,活动杆5底端合并,接着将活动杆5底端插入另一个周转盒的卡口3内,同时将支撑块10底端嵌入另一个周转盒的支撑块10顶端,松开活动杆5,活动杆5底端张开,同时卡块8与卡槽4齿合,从而将上下周转盒进行了固定连接,在运输时,可防止周转盒倾倒。
