技术领域

本实用新型涉及太阳能板调节技术领域，具体为一种新型光伏太阳能板调节装置。

背景技术

随着经济的发展，人们越来越注重环境的保护，同时对能源的需求越来越大，这就使得太阳能板的应用越来越广泛，利用白天太阳的光照进行发电，但是现有的太阳能板大多是固定不动的，由于一天之中太阳的位置一直在变化，所以太阳照射的光线一直在改变，而固定不动的太阳能板接收的光线不能达到最大化，使得大量的能源得不到充分的利用。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种新型光伏太阳能板调节装置，解决了固定不动的太阳能板接收的光线不能达到最大化，使得大量的能源得不到充分利用的问题。

(二)技术方案

为达到以上目的，本实用新型采取的技术方案是：一种新型光伏太阳能板调节装置，包括底板与太阳能板，所述底板上表面的中间位置卡接有第一轴承，所述第一轴承的内表面套接有转轴，所述转轴的顶端固定连接有转盘，所述转轴外表面靠近底端的位置套接有第二齿轮，所述第二齿轮与第一齿轮啮合，所述第一齿轮套接在主轴的外表面，所述主轴穿过卡接在底板下表面的第三轴承并与第二电机的输出轴固定连接，所述第二电机固定连接在底板的上表面，所述转盘上表面靠近右侧的位置固定连接有螺杆外壳一和螺杆外壳二，所述螺杆外壳一与螺杆外壳二的相对面均开设有长通孔，所述螺杆外壳一和螺杆外壳二的内部分别设置有第一螺杆与第二螺杆，所述第一螺杆与第二螺杆底端的光轴处均套接有第二轴承，所述第二轴承卡接在转盘的上表面，所述第一螺杆顶端的光轴处穿过卡接在螺杆外壳一上表面的第四轴承并与第一电机的输出轴固定连接，所述第一螺杆外表面靠近底端的位置套接有主动轮，所述主动轮通过皮带与从动轮传动连接，所述从动轮套接在第二螺杆延伸出转盘底面的光轴处，所述太阳能板靠近左侧的前后两侧面分别与第一螺杆和第二螺杆外表面螺纹连接的螺母活动连接，所述太阳能板靠近右侧的下表面与转盘的上表面滑动连接。

优选的，所述太阳能板的前后两侧面均固定连接有两个支撑块，并且两个支撑块的相对面固定连接在第五轴承的外表面，所述第五轴承的内表面套接有第二连接杆，所述第二连接杆穿过长通孔固定连接在螺母的外表面。

优选的，所述转盘上表面开设有两条滑槽，所述滑槽内均滑动连接有滑块，所述滑块的上表面固定连接有第一连接杆，所述第一连接杆通过销轴与两个连接板活动连接，所述连接板固定连接在太阳能板的下表面。

优选的，所述底板上表面靠近左侧的位置固定连接有控制盒，所述控制盒通过导线分别与第一电机和第二电机电连接。

优选的，所述第一电机的外表面固定连接在两个固定板之间，所述固定板固定连接在螺杆外壳一的上表面。

优选的，所述底板下表面的四角处均固定连接有支撑腿。

(三)有益效果

本实用新型的有益效果在于：

1、该新型光伏太阳能板调节装置，通过第一齿轮和第二齿轮的啮合，工作人员可以根据不同时刻的太阳光照进行调整，使太阳能板可以接受不同时刻的太阳光照射，通过主动轮、皮带和从动轮之间的配合，使第一电机带动第一螺杆转动时，主动轮可以通过皮带将动力传递给从动轮，使第一螺杆和第二螺杆同时进行工作，从而使太阳能板可以进行角度的调节，确保了太阳能板接受阳光照射面积的最大化，提高了发电效率。

2、该新型光伏太阳能板调节装置，通过第二齿轮的大小，在第一齿轮和第二齿轮啮合时可以减缓转盘的旋转速度，从而使工作人员可以更方便的进行调整太阳能板的朝向，通过滑槽、滑块、第一连接杆、销轴和连接板之间的配合，使太阳能板进行角度调节时，另一端对太阳能板进行一个限位，从而使太阳能板可以通过升降进行角度的调节。

附图说明

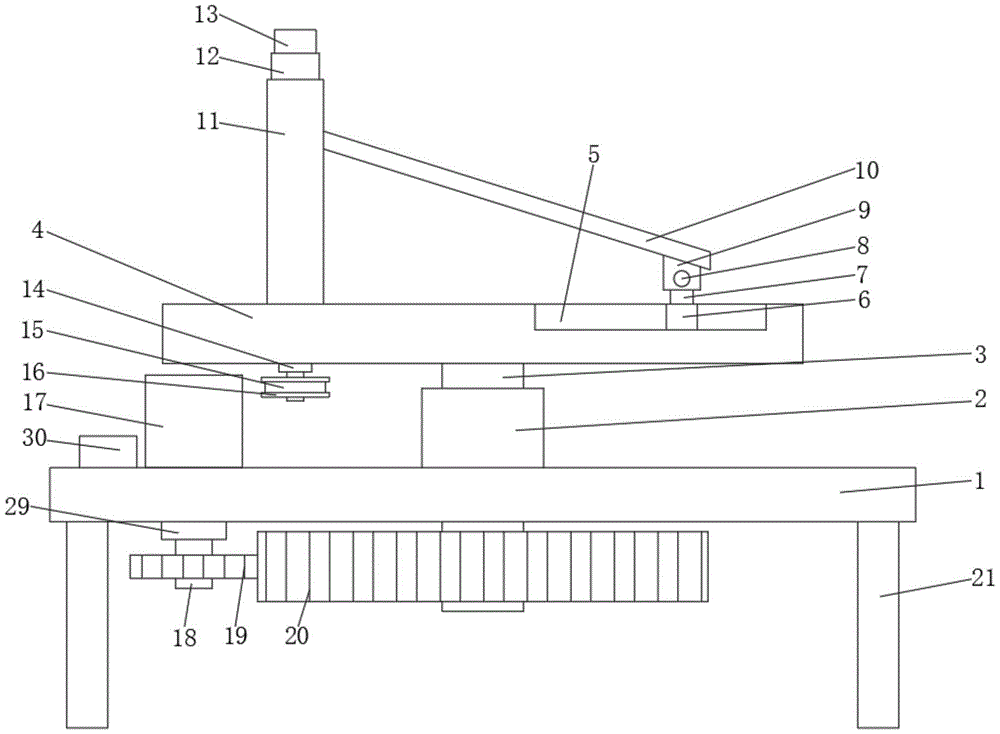

图1为本实用新型正视剖面的结构示意图；

图2为本实用新型左视剖面的结构示意图；

图3图2中A部分放大的结构示意图。

图中：1底板、2第一轴承、3转轴、4转盘、5滑槽、6滑块、7第一连接杆、8销轴、9连接板、10太阳能板、11螺杆外壳一、12固定板、13第一电机、14第二轴承、15皮带、16主动轮、17第二电机、18主轴、19第一齿轮、20第二齿轮、21支撑腿、22从动轮、23螺杆外壳二、24第二螺杆、25第一螺杆、26第二连接杆、27螺母、28支撑块、29第三轴承、30控制盒、31第四轴承、32长通孔、33第五轴承。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，本实用新型提供一种技术方案：一种新型光伏太阳能板调节装置，包括底板1与太阳能板10，底板1上表面靠近左侧的位置固定连接有控制盒30，控制盒30通过导线分别与第一电机13和第二电机17电连接，通过设置控制盒30，使控制盒30内的开关可以分别通过导线控制第一电机13和第二电机17进行工作，底板1上表面的中间位置卡接有第一轴承2，底板1下表面的四角处均固定连接有支撑腿21，第一轴承2的内表面套接有转轴3，通过设置转轴3，使第一齿轮19与第二齿轮20啮合时可以带动转盘4进行转动，转轴3的顶端固定连接有转盘4，通过设置转盘4，使工作人员可以根据不同时刻对太阳能板10进行旋转，从而最大限度的增加了发电的效率，转轴3外表面靠近底端的位置套接有第二齿轮20，第二齿轮20与第一齿轮19啮合，通过第一齿轮19与第二齿轮20的啮合，使工作人员可以根据光照的面积旋转转盘4，从而使太阳能板10更大程度的接受不同时刻的太阳光照，第一齿轮19套接在主轴18的外表面，主轴18穿过卡接在底板1下表面的第三轴承29并与第二电机17的输出轴固定连接，第二电机17固定连接在底板1的上表面，通过设置第二电机17，使工作人员可以根据需要对转盘4进行旋转，从而使太阳能板10受到光照面积的最大化，转盘4上表面靠近右侧的位置固定连接有螺杆外壳一11和螺杆外壳二23，通过设置螺杆外壳一11和螺杆外壳二23，防止第一螺杆25和第二螺杆24因为天气原因出现损坏，螺杆外壳一11与螺杆外壳二23的相对面均开设有长通孔32，螺杆外壳一11和螺杆外壳二23的内部分别设置有第一螺杆25与第二螺杆24，通过设置第一螺杆25和第二螺杆24，使太阳能板10通过螺母27的升降进行角度的调节，确保了太阳能板10可以最大面积的接受太阳光照，从而提高了发电的效率，第一螺杆25与第二螺杆24底端的光轴处均套接有第二轴承14，第二轴承14卡接在转盘4的上表面，第一螺杆25顶端的光轴处穿过卡接在螺杆外壳一11上表面的第四轴承31并与第一电机13的输出轴固定连接，通过设置第一电机13，使太阳能板10可以根据第一螺杆25和第二螺杆24的转动进行角度调节，从而增加了太阳能板10受到光照的面积，第一电机13的外表面固定连接在两个固定板12之间，固定板12固定连接在螺杆外壳一11的上表面，第一螺杆25外表面靠近底端的位置套接有主动轮16，主动轮16通过皮带15与从动轮22传动连接，通过主动轮16、皮带15与从动轮22的配合，第一电机13带动第一螺杆25转动时，主动轮16可以通过皮带15将动力传递给从动轮22，从而使第一螺杆25和第二螺杆24同时进行工作，使太阳能板10不会发生一侧倾斜的现象，从动轮22套接在第二螺杆24延伸出转盘4底面的光轴处，太阳能板10靠近左侧的前后两侧面分别与第一螺杆25和第二螺杆24外表面螺纹连接的螺母27活动连接，太阳能板10的前后两侧面均固定连接有两个支撑块28，并且两个支撑块28的相对面固定连接在第五轴承33的外表面，第五轴承33的内表面套接有第二连接杆26，第二连接杆26穿过长通孔32固定连接在螺母27的外表面，太阳能板10靠近右侧的下表面与转盘4的上表面滑动连接，转盘4上表面开设有两条滑槽5，滑槽5内均滑动连接有滑块6，滑块6的上表面固定连接有第一连接杆7，第一连接杆7通过销轴8与两个连接板9活动连接，连接板9固定连接在太阳能板10的下表面。

本实用新型的操作步骤为：

S1、需要调整太阳能板10的角度时，可以通过控制盒30内的开关控制第一电机13进行工作，第一电机13在带动第一螺杆25转动时，主动轮16会通过皮带15将动力传递给从动轮22，使第一螺杆25和第二螺杆24同时进行工作，太阳能板10通过螺母27的升降进行角度的调节，确保了太阳能板10可以最大面积的接受太阳光照，提高了发电的效率；

S2、需要根据不同时刻的太阳光照进行调整方位时，可以通过控制盒30控制第二电机17进行工作，第二电机17带动第一齿轮19转动，使第一齿轮19与第二齿轮20啮合，转轴3带动转盘4进行转动，使太阳能板10根据不同时刻调节朝向，使太阳能板10可以更大程度的接受不同时刻太阳光的照射。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
