技术领域

本实用新型涉及光伏设备技术领域，尤其涉及一种光伏设备自动调偏移装置。

背景技术

光伏设备指光伏制造型企业用于生产原料、电池组件、零部件等产品中使用的，并在反复使用中基本保持原有实物形态和功能的机器设备，为节省能源成本，建立以利用太阳能这一清洁能源解决用电问题成为企业的首选；

然而现有的光伏板在使用时，无法自动调偏移并跟随太阳进行多角度的转动调节，设备的受照面积并不大，影响光能的使用效率。

实用新型内容

本实用新型的目的是为了解决现有技术中存在光伏板在使用时，无法自动调偏移并跟随太阳进行多角度的转动调节，设备的受照面积并不大，影响光能的使用效率的缺点，而提出的光伏设备自动调偏移装置。

为了实现上述目的，本实用新型采用了如下技术方案：

光伏设备自动调偏移装置，包括固定座，所述固定座的顶部开设有转动槽，转动槽内转动安装有转动柱，所述转动柱的顶部开设有固定槽，固定槽内转动安装有连接柱，连接柱的顶部固定安装有光伏板，光伏板的底部固定安装有弧形板，所述转动柱的一侧开设有弧形孔，弧形板滑动安装在弧形孔内，弧形孔的内壁上开设有凹槽，凹槽内转动安装有转动轮，转动轮与弧形板相接触，转动轮的一侧固定安装有第一锥齿轮，所述凹槽的一侧内壁上开设有电机槽，电机槽内固定安装有步进电机，步进电机的输出轴上传动连接有第二锥齿轮，第二锥齿轮与第一锥齿轮啮合。

优选的，所述转动柱上固定套设有第一齿轮，固定座的顶部开设有放置槽，放置槽内固定安装有伺服电机，伺服电机的输出轴上传动连接有第二齿轮，第二齿轮与第一齿轮啮合，伺服电机带动第二齿轮转动，第二齿轮与第一齿轮啮合并带动第一齿轮转动。

优选的，所述转动槽的内壁上开设有环形槽，转动柱上固定安装有移动座，移动座与环形槽的侧壁滑动连接，转动柱带动移动座在环形槽内滑动，移动座带动限位块移动。

优选的，所述环形槽的内壁上开设有多个限位槽，移动座上开设有压簧槽，压簧槽内滑动安装有限位块，限位块与限位槽相适配，限位块的一端焊接有压簧，压簧的一端焊接在压簧槽的内壁上，限位块受限位槽内壁挤压滑入压簧槽内并滑出限位槽，使得移动座继续滑动。

优选的，所述固定槽的两侧内壁上均开设有连接槽，连接柱的两侧均固定安装有转动座，转动座转动安装在对应的连接槽内，连接柱转动时带动转动座在连接槽内转动，可以稳定连接柱转动时的位置。

与现有技术相比，本实用新型的有益效果在于：

(1)本方案通过伺服电机带动第二齿轮转动，第二齿轮与第一齿轮啮合并带动第一齿轮转动，转动柱带动移动座在环形槽内滑动，限位块受限位槽内壁挤压滑入压簧槽内并滑出限位槽，因为压簧的弹性作用带动限位块滑入限位槽内；

(2)本方案通过转动柱带动光伏板转动位置，第二锥齿轮带动第一锥齿轮转动，转动轮带动弧形板在弧形孔内滑动，弧形板带动光伏板调节角度，即可对光伏板自动调节偏移；

本实用新型结构合理，操作方便，该光伏板在使用时，可以自动调偏移并跟随太阳进行多角度的转动调节，设备的受照面积大，提高了光能的使用效率。

附图说明

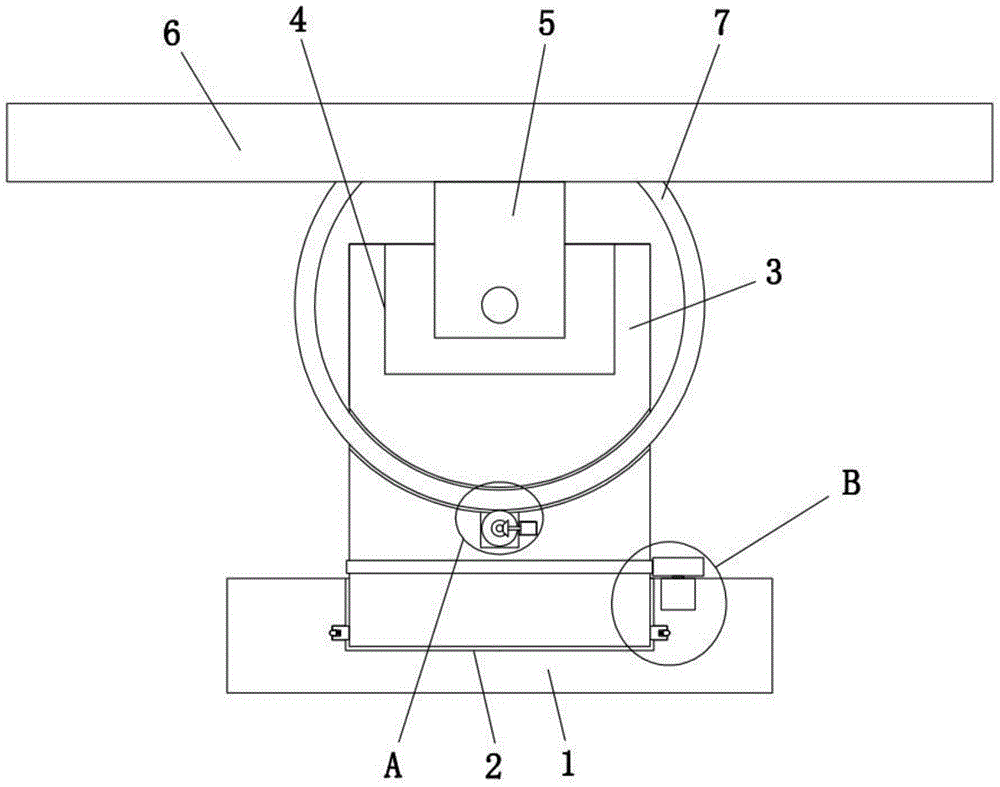

图1为本实用新型提出的光伏设备自动调偏移装置的主视结构示意图；

图2为本实用新型提出的光伏设备自动调偏移装置的A部分结构示意图；

图3为本实用新型提出的光伏设备自动调偏移装置的B部分结构示意图。

图中：1、固定座；2、转动槽；3、转动柱；4、固定槽；5、连接柱；6、光伏板；7、弧形板；8、凹槽；9、转动轮；10、第一锥齿轮；11、步进电机；12、第二锥齿轮；13、第一齿轮；14、伺服电机；15、第二齿轮；16、环形槽；17、移动座；18、限位块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，光伏设备自动调偏移装置，包括固定座1，固定座1的顶部开设有转动槽2，转动槽2内转动安装有转动柱3，转动柱3的顶部开设有固定槽4，固定槽4内转动安装有连接柱5，连接柱5的顶部固定安装有光伏板6，光伏板6的底部固定安装有弧形板7，转动柱3的一侧开设有弧形孔，弧形板7滑动安装在弧形孔内，弧形孔的内壁上开设有凹槽8，凹槽8内转动安装有转动轮9，转动轮9与弧形板7相接触，转动轮9的一侧固定安装有第一锥齿轮10，凹槽8的一侧内壁上开设有电机槽，电机槽内固定安装有步进电机11，步进电机11的输出轴上传动连接有第二锥齿轮12，第二锥齿轮12与第一锥齿轮10啮合。

本实施例中，转动柱3上固定套设有第一齿轮13，固定座1的顶部开设有放置槽，放置槽内固定安装有伺服电机14，伺服电机14的输出轴上传动连接有第二齿轮15，第二齿轮15与第一齿轮13啮合，伺服电机14带动第二齿轮15转动，第二齿轮15与第一齿轮13啮合并带动第一齿轮13转动。

本实施例中，转动槽2的内壁上开设有环形槽16，转动柱3上固定安装有移动座17，移动座17与环形槽16的侧壁滑动连接，转动柱3带动移动座17在环形槽16内滑动，移动座17带动限位块18移动。

本实施例中，环形槽16的内壁上开设有多个限位槽，移动座17上开设有压簧槽，压簧槽内滑动安装有限位块18，限位块18与限位槽相适配，限位块18的一端焊接有压簧，压簧的一端焊接在压簧槽的内壁上，限位块18受限位槽内壁挤压滑入压簧槽内并滑出限位槽，使得移动座17继续滑动。

本实施例中，固定槽4的两侧内壁上均开设有连接槽，连接柱5的两侧均固定安装有转动座，转动座转动安装在对应的连接槽内，连接柱5转动时带动转动座在连接槽内转动，可以稳定连接柱5转动时的位置。

本实施例中，步进电机11和伺服电机14的电源连接在220V市电开关插座上，打开电源开关，通过伺服电机14带动第二齿轮15转动，第二齿轮15与第一齿轮13啮合并带动第一齿轮13转动，第一齿轮13带动转动柱3在转动槽2内转动，转动柱3带动移动座17在环形槽16内滑动，移动座17带动限位块18移动，限位块18受限位槽内壁挤压滑入压簧槽内并滑出限位槽，使得移动座17继续滑动，当限位块18滑动到下一个限位槽的位置后，因为压簧的弹性作用带动限位块18滑入限位槽内，通过转动柱3带动光伏板6转动位置，步进电机11带动第二锥齿轮12转动，第二锥齿轮12带动第一锥齿轮10转动，第一锥齿轮10带动转动轮9转动，转动轮9带动弧形板7在弧形孔内滑动，弧形板7带动光伏板6调节角度，光伏板6带动连接柱5在固定槽4内转动，即可对光伏板6自动调节偏移，本实用新型结构合理，操作方便，该光伏板6在使用时，可以自动调偏移并跟随太阳进行多角度的转动调节，设备的受照面积大，提高了光能的使用效率。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
