技术领域

本实用新型涉及太阳能板充电器技术领域，具体为一种能够调节太阳能板角度的充电器。

背景技术

随着社会经济水平的发展，人们物质生活水平的提高，越来越多的人开始了户外运动，徒步、野炊、骑行、登山等逐渐受到人们的喜爱。移动电子设备的不断发展，电池的容量逐渐不能满足使用需求。太阳能是一种绿色的、取之不尽用之不竭的可再生的清洁能源资源，太阳能电池可以将太阳能转换为电能。只要有阳光，太阳能电池可以随时随地进行发电，太阳能电池的实际使用效果与环境、太阳光入射角度的有直接的关系。在不同的地方，充分调整太阳能电池位置与角度，太阳光垂直入射太阳能电池可以使产品的发电效果达到最佳。

目前的太阳能充电器，缺乏有效的角度调节装置以适应不同时间地点的日照角度，不能达到太阳能的最佳利用率，而且具有角度调节装置的太阳能充电器价格昂贵，生产成本高，操作复杂。

实用新型内容

为实现上述目的，本实用新型提供如下技术方案：一种能够调节太阳能板角度的充电器，包括充电器本体、太阳能电池板、连接支架和调节支架，所述充电器本体的顶部开设有多条移动轨，且连接支架的下端通过底部的移动轮安装在移动轨的上方，所述移动轨的两侧设置有锁定扣，且锁定扣与移动轮的轮宽相匹配，所述太阳能电池板下表面的四角处均安装有安装片，且每个安装片均通过与调节支架的上端螺旋连接，所述所有调节支架的底端均汇聚至一点并与连接支架上端的安装片通过调节螺栓进行螺旋连接，所述调节支架的中部通过安装孔与检测架相连，且检测架与连接支架呈竖直平行结构。

作为本实用新型一种优选的技术方案，所述充电器本体的左右侧开设有圆形扇热孔，且充电器本体的正面设置有说明栏，所述充电器本体的底部四角处均设置有支撑架，且支撑架采用圆台型结构。

作为本实用新型一种优选的技术方案，所述太阳能电池板的上表面设置有防护罩，且防护罩采用钢化玻璃材料。

作为本实用新型一种优选的技术方案，所述每条移动轨均采用圆环封闭式结构，且多条移动轨采用嵌套型排布方式，两两移动轨之间的间隙为5cm。

与现有技术相比，本实用新型的有益效果是：该能够调节太阳能板角度的充电器，首先将连接支架底部的移动轮与移动轨进行匹配连接，将整个可调节太阳能电池板结构固定在充电器本体上方，然后使用锁定扣进行锁紧，防止太阳能电池板结构在充电器本体上方乱动，影响太阳能电池板正常工作，增强可靠性；然后可调节太阳能电池板中的检测架对日照角度进行检测，观察检测杆的影子角度，可以有效的了解当前的最佳照射角度，原理、结构简单，便于操作，还能有效的降低成本；最后通过调节连接支架上端安装片处的调节螺栓可以有效调节调节支架的角度，调节支架将带动太阳能电池板对准最佳日照角度，有效的提高充电器的太阳能利用率；其中可以根据待充电电器的充电要求，可以将多个可调太阳能电池板结构安装到移动轨表面，实现太阳能电池板的面积拼接，具有良好的可拓展效应，连接支架作为装置的支撑结构，保证了整体结构的重心。

附图说明

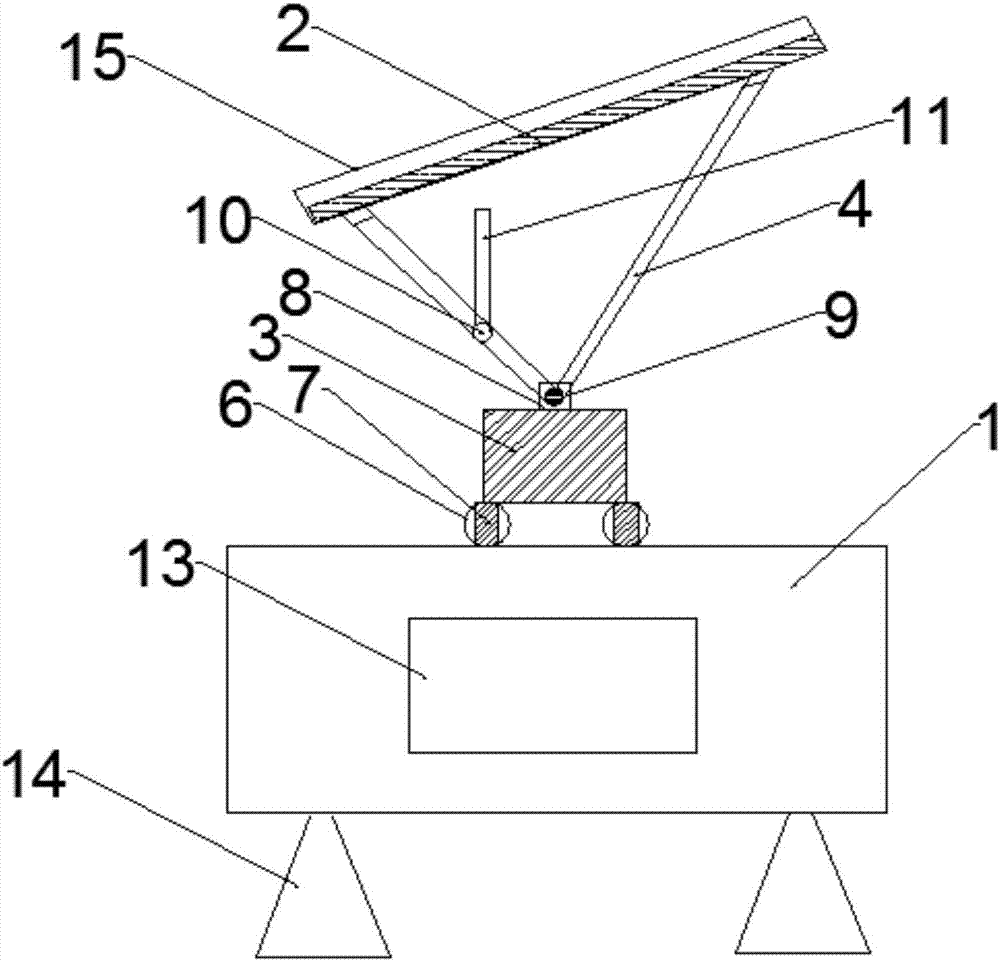

图1为本实用新型主视结构示意图；

图2为本实用新型俯视结构轨道示意图；

图3为本实用新型左视结构示意图。

图中：1-充电器本体；2-太阳能电池板；3-连接支架；4-调节支架；5-移动轨；6-移动轮；7-锁定扣；8-安装片；9-调节螺栓；10-安装孔；11-检测架；12-圆形扇热孔；13-说明栏；14-支撑架；15-防护罩。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1和图2，本实用新型提供一种技术方案：一种能够调节太阳能板角度的充电器，包括充电器本体1、太阳能电池板2、连接支架3和调节支架4，所述充电器本体1的顶部开设有多条移动轨5，且连接支架3的下端通过底部的移动轮6安装在移动轨5的上方，所述移动轨5的两侧设置有锁定扣7，且锁定扣7与移动轮6的轮宽相匹配，所述太阳能电池板2下表面的四角处均安装有安装片8，且每个安装片8均通过与调节支架4的上端螺旋连接，所述所有调节支架4的底端均汇聚至一点并与连接支架3上端的安装片8通过调节螺栓9进行螺旋连接，所述调节支架4的中部通过安装孔10与检测架11相连，且检测架11与连接支架3呈竖直平行结构。

所述充电器本体1的左右侧开设有圆形扇热孔12，便于充电器本体1进行散热，且充电器本体1的正面设置有说明栏13，用于说明充电器的规格，充电性能和注意事项等情况，所述充电器本体1的底部四角处均设置有支撑架14，且支撑架14采用圆台型结构；所述太阳能电池板2的上表面设置有防护罩15，且防护罩15采用钢化玻璃材料，对太阳能电池板2进行物理防护，延长使用寿命；所述每条移动轨5均采用圆环封闭式结构，且多条移动轨5采用嵌套型排布方式，两两移动轨5之间的间隙为5cm，节约空间，还能有效的进行面积拓展，避免干扰。

该能够调节太阳能板角度的充电器，首先将连接支架3底部的移动轮6与移动轨5进行匹配连接，将整个可调节太阳能电池板结构固定在充电器本体1上方，然后使用锁定扣7进行锁紧，防止太阳能电池板2结构在充电器本体1上方乱动，影响太阳能电池板2正常工作，增强可靠性；然后可调节太阳能电池板中的检测架11对日照角度进行检测，检测架11采用与连接支架3竖直平行的结构可以有效的对太阳能电池板进行指示，且与地面呈垂直90度可以客观的表示日照角度，观察检测架11的影子角度，可以有效的了解当前的最佳照射角度，原理、结构简单，便于操作，还能有效的降低成本；最后通过调节连接支架3上端安装片8处的调节螺栓9可以有效调节调节支架4的角度，调节支架4将带动太阳能电池板2对准最佳日照角度，有效的提高充电器的太阳能利用率；其中连接支架3作为装置的支撑结构，保证了整体结构的重心，可以根据待充电电器的充电要求，可以将多个可调太阳能电池板结构安装到移动轨5表面，实现太阳能电池板1的面积拼接，具有良好的可拓展效应。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
