技术领域

本实用新型涉及电热扇技术领域，尤其涉及一种便于清洁的电热扇。

背景技术

电热扇是将电热散发到空间中的家用取暖电器，在冬天等寒冷的季节和环境下使用，已经成为现代人生活必备的家用电器，电热扇热源采用先进优质发热体，升温迅速，热量集中且发光柔和舒适，电热扇又叫取暖器，是吸取国内外先进产品的特点，精心设计而成，具有造型美观、低耗电、热效率高、热感应快和热量集中之优点，使用方便、安全节能，是家庭、办公室等场所理想的取暖工具。通过欧洲CE安全认证产品，安全又舒适，告别火烤时代，有了它，就相当于拥有一个小空调了，但电热扇壳体内由于比较干燥，所以存在较强静电，壳体内就容易粘黏较多的灰尘，灰尘多了不仅影响美观，而且对电热扇向外辐射热量也会产生较大影响，所以电热扇的壳体内需要经常进行清洁工作，但目前大多数电热扇的壳体都是用螺丝固定的，要用专用的扳手或螺丝刀才能拆装，对消费者清洁壳体内的灰尘造成较大阻碍，所以急需一种可简单快速拆装的电热扇壳体。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于清洁的电热扇。

为了实现上述目的，本实用新型采用了如下技术方案：

一种便于清洁的电热扇，包括固定壳体，所述固定壳体一侧设有第一固定块，所述第一固定块一侧开设有第一凹槽，第一凹槽内滑动安装有固定柱，且固定柱延伸至第一凹槽外，固定柱位于第一凹槽外的一端焊接有第二固定块，第一凹槽一侧内壁上开设有第二凹槽，所述第二凹槽内滑动安装有卡柱，且卡柱延伸至第二凹槽外，第二凹槽内壁上焊接有弹簧，弹簧与卡柱之间焊接固定，固定柱位于第一凹槽内的一端开设有通孔，第一凹槽内远离第二凹槽的一侧内壁上开设有第三凹槽，卡柱位于第二凹槽外的一端穿过通孔并滑动安装在第三凹槽内，第一固定块远离第一凹槽的一侧开设有第四凹槽，且第四凹槽与第二凹槽相连通，且第四凹槽内滑动设有拨叉杆，拨叉杆两端分别延伸至第四凹槽外，拨叉杆位于第二凹槽内的一端焊接在卡柱上。

优选的，所述固定壳体为弧形结构，固定壳体远离第一固定块的一侧设有连接块，连接块内转动设有转轴，所述第二固定块一侧设有活动壳体，且活动壳体为弧形结构，活动壳体远离第二固定块的一侧转动套设在转轴外，固定壳体与活动壳体共同构成电热扇壳体。

优选的，所述第一凹槽的两侧内壁上均开设有定位槽，固定柱的两侧均设有定位块，定位块滑动安装在定位槽内。

优选的，所述第二凹槽的两侧内壁上均安装有固定座，固定座上开设有限位槽，卡柱两侧均设有限位块，限位块滑动安装在限位槽内。

优选的，所述第四凹槽两侧内壁上均开设有滑槽，拨叉杆两侧均设有滑块，滑块滑动安装在滑槽内。

优选的，所述弹簧外安装有耐高温橡胶保护套。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过固定壳体、第一固定块、第一凹槽、固定柱、第二固定块、第二凹槽、卡柱、通孔、第三凹槽、拨叉杆、第四凹槽、活动壳体、连接块、转轴、定位块、弹簧共同构建了一种简单实用的电热扇壳体固定结构，通过连接块、转轴可将固定壳体与活动壳体转动连接在一起，在安装时能够快速方便的定位两壳体相互位置，通过第二固定块上的固定柱与第一固定块内的第一凹槽将两个壳体连接，然后再通过固定柱上的通孔与卡柱相配合将固定柱紧卡在第一凹槽内，通过拨叉杆、弹簧、第二凹槽、第四凹槽能够简单快速的将卡柱从通孔内拉出，达到快速拆卸活动壳体的效果，本实用新型通过简单的机械结构能够快速的对电热扇上的活动壳体进行拆装，为消费者清洁电热扇提供了极大的方便。

附图说明

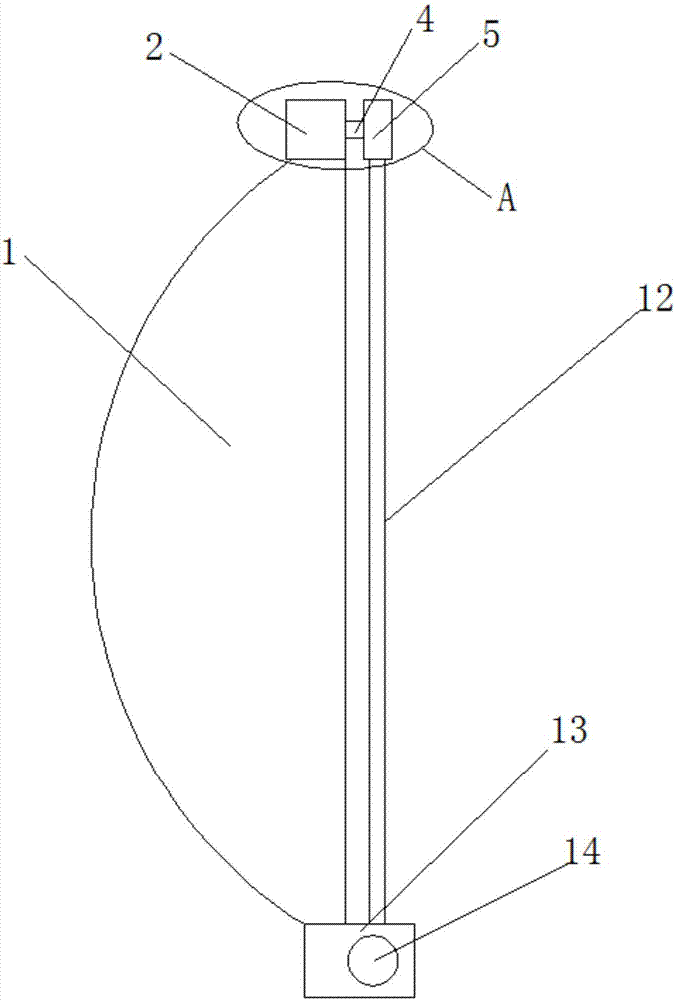

图1为本实用新型提出的一种便于清洁的电热扇的结构示意图；

图2为本实用新型提出的一种便于清洁的电热扇中A部分的剖视示意图；

图3为本实用新型提出的一种便于清洁的电热扇中A部分的侧视结构示意图。

图中：1固定壳体、2、第一固定块、3第一凹槽、4固定柱、5第二固定块、6第二凹槽、7卡柱、8通孔、9第三凹槽、10拨叉杆、11第四凹槽、12活动壳体、13连接块、14转轴、15定位块、16弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种便于清洁的电热扇，包括固定壳体1，所述固定壳体1一侧设有第一固定块2，所述第一固定块2一侧开设有第一凹槽3，第一凹槽3内滑动安装有固定柱4，且固定柱4延伸至第一凹槽3外，固定柱4位于第一凹槽3外的一端焊接有第二固定块5，第一凹槽3一侧内壁上开设有第二凹槽6，所述第二凹槽6内滑动安装有卡柱7，且卡柱7延伸至第二凹槽6外，第二凹槽6内壁上焊接有弹簧16，弹簧16与卡柱7之间焊接固定，固定柱4位于第一凹槽3内的一端开设有通孔8，第一凹槽3内远离第二凹槽6的一侧内壁上开设有第三凹槽9，卡柱7位于第二凹槽6外的一端穿过通孔8并滑动安装在第三凹槽9内，第一固定块2远离第一凹槽3的一侧开设有第四凹槽11，且第四凹槽11与第二凹槽6相连通，且第四凹槽11内滑动设有拨叉杆10，拨叉杆10两端分别延伸至第四凹槽11外，拨叉杆10位于第二凹槽6内的一端焊接在卡柱7上，所述固定壳体1为弧形结构，固定壳体1远离第一固定块2的一侧设有连接块13，连接块13内转动设有转轴14，所述第二固定块5一侧设有活动壳体12，且活动壳体12为弧形结构，活动壳体12远离第二固定块5的一侧转动套设在转轴14外，固定壳体1与活动壳体2共同构成电热扇壳体，所述第一凹槽3的两侧内壁上均开设有定位槽，固定柱4的两侧均设有定位块15，定位块15滑动安装在定位槽内，所述第二凹槽6的两侧内壁上均安装有固定座，固定座上开设有限位槽，卡柱7两侧均设有限位块，限位块滑动安装在限位槽内，所述第四凹槽11两侧内壁上均开设有滑槽，拨叉杆10两侧均设有滑块，滑块滑动安装在滑槽内，所述弹簧16外安装有耐高温橡胶保护套。

首先，当需要对电热扇进行清理时，只需推动拨叉杆10，拨叉杆10带动卡柱7压缩弹簧16，卡柱7将在拨叉杆10的作用力下向第二凹槽6内运动，至卡柱7完全脱离至通孔8外，然后将固定柱4从第一凹槽3内拔出，然后在转轴14的作用下转动活动壳体12至固定壳体1的下方，则电热扇壳体将完全打开，即可对电热扇壳体内部进行清洁工作，清洁工作完成后，再次利用转轴14转动活动壳体12，然后将固定柱4上的定位块对准第一凹槽3内的定位槽，固定柱4在定位块与定位槽的协助下准确的进入第一凹槽3内，此时推动拨叉杆10，将卡柱7完全收缩进第二凹槽6，待固定柱4完全进入第一凹槽3内并压紧在第一凹槽3内，则松开拨叉杆10，在弹簧16作用力下卡柱7将自动卡进通孔8与第三凹槽9内，固定柱4将卡紧在第一凹槽3内，从而使活动壳体12紧固在固定壳体1上，即完成安装。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
