技术领域

本实用新型涉及音响装饰技术领域，具体为音响装饰设备。

背景技术

音箱产品，其前部都设有装饰网，以实现防尘和装饰等作用，其传统的装饰铁网是采用胶水进行粘贴固定，这样粘贴的结构，在后期使用中如果装饰网发生损坏，不便于维修和更换，如中国专利公开的(申请号：CN204669560U)一种音箱装饰网结构，该实用新型通过装饰圈上设置的卡扣与装饰网卡孔进行扣合连接，在生产过程中，提高了生产效率，提高产品良品率，但是由于只是单一的卡扣与卡孔的连接，其连接结构不够牢固，长时间的使用容易造成卡扣与卡孔的连接松弛，所以需要对于连接方式进行改进。

实用新型内容

本实用新型的目的在于提供音响装饰设备具备了对装饰圈与装置网之间的连接方式进行了改进，连接更加稳固的优点，解决了传统的扣合连接中，长时间的使用容易造成卡扣与卡孔的连接松弛问题。

为实现上述目的，本实用新型提供如下技术方案：音响装饰设备，包括音响本体和支撑腿，所述音响本体的底部与支撑腿的顶部固定连接，所述音响本体的正面固定连接有装饰圈，所述装饰圈的内壁活动连接有装置网，所述装置网的背面设置有连接板，所述装饰圈的顶部开设有通孔，所述通孔内壁设置有卡接装置。

所述卡接装置包括固定筒，所述固定筒的表面与装饰圈顶部开设的通孔内壁固定连接，所述固定筒的内壁活动连接有移动板，所述移动板的顶部固定连接有连接杆，所述固定筒的顶部开设有通槽，所述连接杆的顶部穿过通槽并固定连接有按压开关，所述移动板的底部固定连接有复位弹簧，所述固定筒的底部固定连接有基座，所述基座的顶部与复位弹簧的底部固定连接，所述移动板的底部复位弹簧与基座的顶部固定连接，所述移动板的底部固定连接有固定杆，所述移动板的底部固定连接有固定杆，所述固定筒的底部与基座的顶部均开设有通槽，所述固定杆穿过通槽并固定连接有连接块，所述基座开设有卡槽，所述连接块的表面与卡槽活动连接，所述连接块的正面固定连接有移动杆，所述移动杆的正面固定连接有插块，所述连接板的背面开设有插槽，所述插块的正面穿过插槽与连接板的内壁活动连接。

优选的，所述连接板的数量为两个，且两个连接板背面开设的插槽大小均与插块相适配。

优选的，所述卡接装置的数量为两个，且两个卡接装置以装饰圈的横向中轴线为轴对。

优选的，所述复位弹簧的数量为两个，且两个卡接装置分别固定在装饰圈的顶部与底部。

优选的，所述基座的表面开设的卡槽数量为两个，且两个卡槽均与连接块相适配。

优选的，所述基座与固定筒顶部开设的通槽大小均与复位弹簧相适配。

与现有技术相比，本实用新型的有益效果是通过固定筒、移动板、连接杆和按压开关之间的配合使用，按压按压开关，使其连接杆将所受到的压力传递到移动板上，又通过固定杆与连接块的固定连接，由移动板上受到的压力传递到固定杆，从而使连接块向装饰圈横轴方向移动，解除插块与连接板形成的卡接配合，实现了对装饰圈与装饰网之间的拆卸，通过复位弹簧、基座、固定杆、连接块、移动杆、和插块之间的配合使用，通过利用复位弹簧的复位性，在将插块插入到连接板内时，使插块与连接板的内壁形成卡接配合，从而实现了装饰圈与装饰网之间的固定连接。通过采用上述结构之间的配合，对装饰圈与装置网之间的连接方式进行了改进，连接更加稳固，解决了传统的扣合连接中，长时间的使用容易造成卡扣与卡孔的连接松弛问题。

附图说明

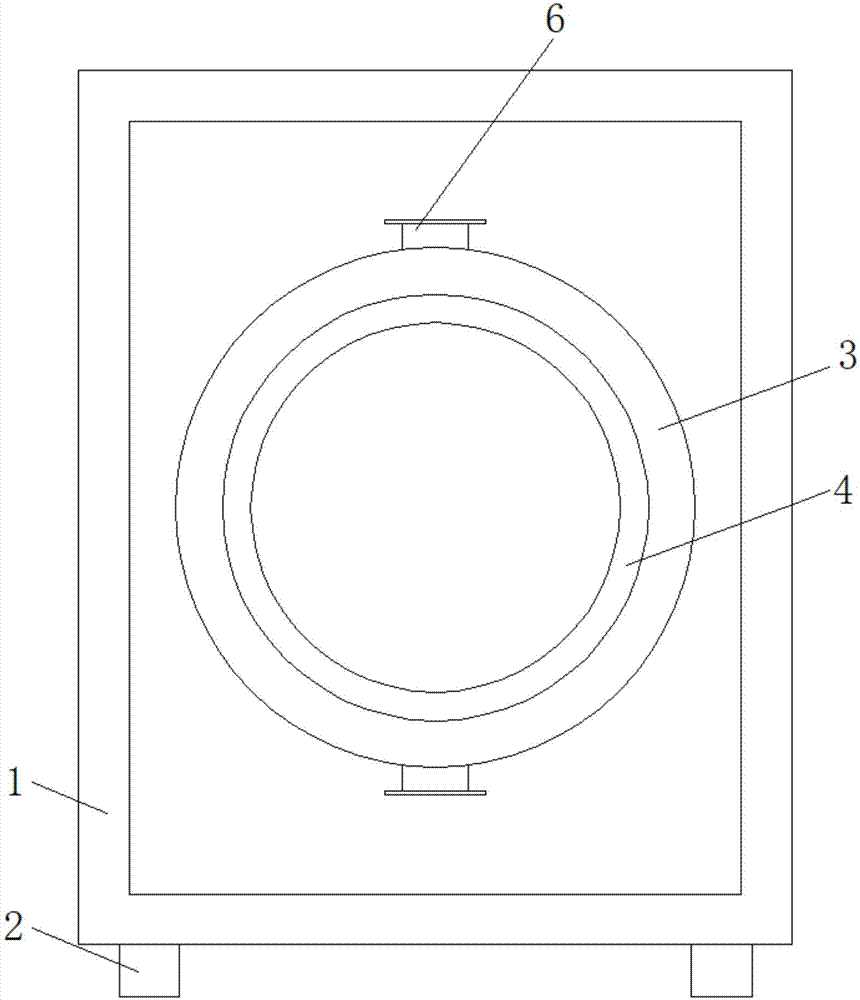

图1为本实用新型结构正面的示意图；

图2为本实用新型装置网结构侧视图；

图3为本实用新型卡接装置结构的剖视图；

图4为本实用新型卡接装置结构的侧视图。

图中：1-音响本体、2-支撑腿、3-装饰圈、4-装置网、5-连接板、6-卡接装置、7-固定筒、8-移动板、9-连接杆、10-按压开关、11-复位弹簧、12-基座、13-固定杆、14-连接块、15-移动杆、16-插块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至3，本实用新型提供音响装饰设备技术方案：音响装饰设备，包括音响本体1和支撑腿2，音响本体1的底部与支撑腿2的顶部固定连接，支撑腿2作为音响本体1底部的支撑装置，音响本体1的正面固定连接有装饰圈3，装饰圈3的内壁活动连接有装置网4，装饰圈3与装置网4组合设置在音响本体1的正面，起到了防尘和装饰的作用，装置网4的背面设置有连接板5，连接板5的数量为两个，且两个连接板5背面开设的插槽大小均与插块16相适配，通过插块16的正面穿过插槽，与连接板5的内壁形成卡接配合，从而将连接板5与基座12固定连接在一起，装饰圈3的顶部开设有通孔，通孔内壁设置有卡接装置6，卡接装置6的数量为两个，且两个卡接装置6分别固定在装饰圈3的顶部与底部，通过两个卡接装置6的设置，使装饰圈3与装置网4的连接更加稳定。

请参阅图3至4，卡接装置6包括固定筒7，固定筒7的表面与装饰圈3顶部开设的通孔内壁固定连接，固定筒7的内壁活动连接有移动板8，通过对移动板8上方施加的压力传递到固定杆13，从而使固定杆13向下运动，移动板8的顶部固定连接有连接杆9，通过对连接杆9施加的压力传递到移动板8，从而使移动板8向下运动，固定筒7的顶部开设有通槽，连接杆9的顶部穿过通槽并固定连接有按压开关10，通过按压按压开关10，对连接杆9表面施加压力使其向下运动，移动板8的底部固定连接有复位弹簧11，复位弹簧11的数量为两个，且两个复位弹簧11均固定在基座12纵向中轴线上，通过复位弹簧11的复位性，将插块16插入到连接板5内时，使插块16与连接板5的内壁形成卡接配合，基座12的顶部与复位弹簧11的底部固定连接，移动板9的底部复位弹簧11与基座12的顶部固定连接，移动板8的底部固定连接有固定杆13，由于移动板8传递到固定杆13上的压力，使连接块14向装饰圈4横轴方向移动，从而解除插块16与连接板5形成的卡接配合，实现了对装饰圈3与装饰网4之间的拆卸，固定筒7的底部固定连接有基座12，基座12的表面开设的卡槽数量为两个，且两个卡槽均与连接块14相适配，方便连接块14在卡槽内运动，固定筒7的底部与基座12的顶部均开设有通槽，基座12与固定筒7开设的通槽大小均与固定杆13相适配，方便固定杆13穿过基座12与固定筒7与连接块14连接，固定杆13穿过通槽并固定连接有连接块14，基座12开设有卡槽，连接块14的表面与卡槽活动连接，连接块14的正面固定连接有移动杆15，移动杆15的正面固定连接有插块16，通过插块16与连接板5的内壁形成的卡接配合，从而实现了装饰圈3与装饰网4之间的固定连接，对连接板5的背面开设有插槽，插块16的正面穿过插槽与连接板5的内壁活动连接。通过采用上述结构之间的配合，对装饰圈3与装置网4之间的连接方式进行了改进，连接更加稳固，解决了传统的扣合连接中，长时间的使用容易造成卡扣与卡孔的连接松弛问题。

工作原理：该音响装饰设备在拆缷时，通过按压按压开关10，使其连接杆9将所受到的压力传递到移动板8上，又通过固定杆13与连接块14的固定连接，由移动板8上受到的压力传递到固定杆13，从而使连接块14向装饰圈3横轴方向移动，解除插块16与连接板5形成的卡接配合，实现了对装饰圈3与装饰网4之间的拆卸，在对其重新组装时，通过利用复位弹簧11的复位性，在将插块16插入到连接板5内时，使插块16与连接板5的内壁形成卡接配合，从而实现了装饰圈3与装饰网4之间的固定连接。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
