技术领域

本实用新型涉及LED太阳能路灯技术领域，尤其涉及LED太阳能路灯防盗装置。

背景技术

LED太阳能路灯以太阳辐射能作为能源，白天利用太阳能电池板转化太阳能给蓄电池进行充电，晚上蓄电池给LED光源供电照明使用，无需复杂昂贵的管线铺设，可任意调整灯具的布局，安全节能无污染，无需人工操作工作稳定可靠，节省电费免维护，LED太阳能路灯主要由太阳能电池板、路灯灯杆、蓄电池、灯杆底座组成，LED太阳能路灯在实际应用中，由于LED太阳能路灯没有防盗警报装置，蓄电池极容易被偷盗，不仅造成不可避免的财产损失，而且给人们的生活带来不便。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的LED太阳能路灯防盗装置。

为了实现上述目的，本实用新型采用了如下技术方案：

LED太阳能路灯防盗装置，包括底座，所述底座的顶部开设有第一凹槽，第一凹槽内安装有蓄电池，第一凹槽远离第一凹槽开口的一侧内壁上开设有圆槽，蓄电池远离第一凹槽开口的一侧安装有顶杆，顶杆远离蓄电池的一端滑动安装在圆槽内，圆槽内滑动安装有圆形铜块，圆槽远离圆槽开口的一侧内壁上焊接有弹簧，弹簧与圆形铜块之间焊接固定，圆形铜块远离弹簧的一侧与顶杆相接触，圆槽的一侧内壁上安装有正极铜柱，圆槽内远离正极铜柱的一侧内壁上安装有负极铜柱，且正极铜柱与负极铜柱均与圆形铜块相适配，圆槽的一侧设有开设在第一凹槽远离第一凹槽开口的一侧内壁上的第二凹槽，第二凹槽内安装有警报喇叭，蓄电池靠近第一凹槽开口的一侧安装有固定杆。

优选的，所述固定杆上对称安装有两个螺栓，第一凹槽远离第一凹槽开口的一侧内壁上对称开设有两个螺孔，螺栓远离固定杆的一端安装在螺孔内。

优选的，所述第一凹槽的一侧设有安装在底座顶部的路灯灯杆。

优选的，所述圆槽的两侧内壁上对称开设有两个定位槽，顶杆上对称安装有两个定位块，滑槽滑动安装在定位槽内。

优选的，所述定位槽的一侧设有对称开设在圆槽两侧内壁上的两个滑槽，圆形铜块上对称安装有两个滑块，滑块滑动安装在滑槽内。

优选的，所述警报喇叭的正极电源线与正极铜柱连接，警报喇叭的负极电源线与负极铜柱连接，警报喇叭的型号为AS086。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过底座、第一凹槽、蓄电池、圆槽、顶杆、圆形铜块、弹簧、正极铜柱、负极铜柱、第二凹槽、警报喇叭、固定杆共同构建了一种LED太阳能路灯防盗装置，通过固定杆、螺栓、螺孔将蓄电池固定在第一凹槽内，通过顶杆、弹簧来控制圆形铜块与正、负铜柱接触，从而控制警报喇叭正、负极电源线导通，待正、负极电源线导通则警报喇叭开始鸣笛示警，本实用新型结构简单，能够有效的预防LED太阳能路灯内的蓄电池被偷盗，为人们出行提供方便。

附图说明

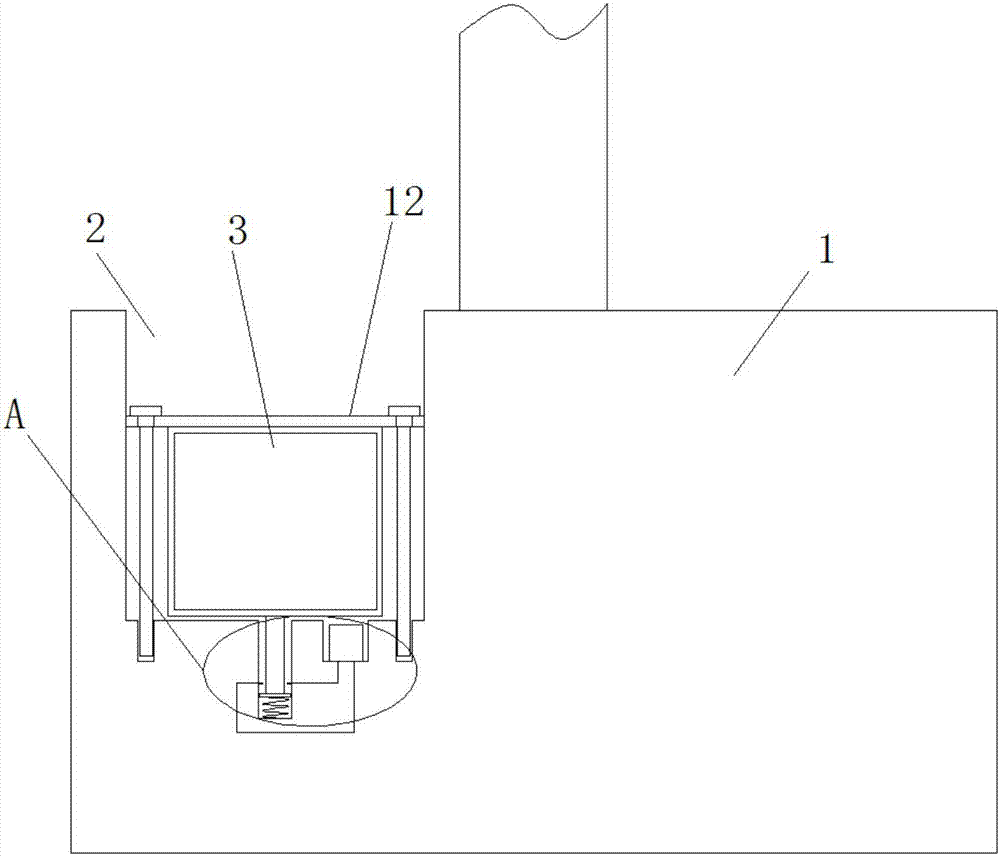

图1为本实用新型提出的LED太阳能路灯防盗装置的剖视结构示意图；

图2为本实用新型提出的LED太阳能路灯防盗装置中A部分的剖视结构示意图。

图中：1底座、2第一凹槽、3蓄电池、4圆槽、5顶杆、6圆形铜块、7弹簧、8正极铜柱、9负极铜柱、10第二凹槽、11警报喇叭、12固定杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，LED太阳能路灯防盗装置，包括底座1，所述底座1的顶部开设有第一凹槽2，第一凹槽2内安装有蓄电池3，第一凹槽2远离第一凹槽2开口的一侧内壁上开设有圆槽4，蓄电池3远离第一凹槽2开口的一安装有顶杆5，顶杆5远离蓄电池3的一端滑动安装在圆槽4内，圆槽4内滑动安装有圆形铜块6，圆槽4远离圆槽4开口的一侧内壁上焊接有弹簧7，弹簧7与圆形铜块6之间焊接固定，圆形铜块6远离弹簧7的一侧与顶杆5相接触，圆槽4的一侧内壁上安装有正极铜柱8，圆槽4内远离正极铜柱8的一侧内壁上安装有负极铜柱9，且正极铜柱8与负极铜柱9均与圆形铜块6相适配，圆槽4的一侧设有开设在第一凹槽2远离第一凹槽2开口的一侧内壁上的第二凹槽10，第二凹槽10内安装有警报喇叭11，蓄电池3靠近第一凹槽2开口的一侧安装有固定杆12，所述固定杆12上对称安装有两个螺栓，第一凹槽2远离第一凹槽2开口的一侧内壁上对称开设有两个螺孔，螺栓远离固定杆12的一端安装在螺孔内，所述第一凹槽2的一侧设有安装在底座1顶部的路灯灯杆，所述圆槽4的两侧内壁上对称开设有两个定位槽，顶杆5上对称安装有两个定位块，滑槽滑动安装在定位槽内，所述定位槽的一侧设有对称开设在圆槽4两侧内壁上的两个滑槽，圆形铜块6上对称安装有两个滑块，滑块滑动安装在滑槽内，所述警报喇叭11的正极电源线与正极铜柱8连接，警报喇叭11的负极电源线与负极铜柱8连接，警报喇叭11的型号为AS086。

首先，将蓄电池3放在第一凹槽2内，并通过固定杆12上的螺栓与第一凹槽2底部的螺孔将蓄电池3紧锁在第一凹槽2内，在蓄电池3的重力作用下，蓄电池3底部的顶杆5将把圆形铜块6压向圆槽4底部，并且圆形铜块6将压缩弹簧7，即将原本通过圆形铜块6连通的正极铜柱8与负极铜柱9断开，从而将警报喇叭11的正极电源线与负极电源线断开，使警报喇叭11处于不工作状态，当有人偷盗蓄电池3并将蓄电池3从第一凹槽2内拿出时，顶杆5将随着蓄电池3从圆槽4内移出，在圆形铜块6没有顶杆5的压力作用时，在弹簧7的弹力作用下，圆形铜块6将向圆槽4的开口处移动，直至卡在正极铜柱8与负极铜柱9之间，即连通警报喇叭11的正极电源线与负极电源线，警报喇叭11将开始鸣笛示警。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
