技术领域

本实用新型涉及自动冲切机技术领域，尤其涉及一种用于自动冲切机的供料台定位装置。

背景技术

软性印刷电路板是印刷电路板产品中最复杂、应用最多的一种，特别是因为其具有轻薄短小、可弯曲、低电压、低消耗功率等特性，被广泛的应用于各种笔记本电脑、液晶显示器、打印机等各种电子产品中，使得软性印刷电路板的需求量很大，这在冲切的过程中就需要能够自动反复的完成多次冲切，所以，冲切之前的定位就显得尤为的重要，一旦供应软性印刷电路板的供料台出现位置偏差，会给生产带来极大的不便，甚至造成巨大的经济损失，但在现有技术当中，对供料台缺乏一个幼小的、快速的定位装置，所以我们提出了一种用于自动冲切机的供料台定位装置来解决上述提出的问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于自动冲切机的供料台定位装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种用于自动冲切机的供料台定位装置，包括固定台，所述固定台的底部四角固定安装有支撑脚，所述固定台的顶部中央位置开设有安装槽，所述安装槽的两侧内壁上开设有两个对称设置的凹槽，所述凹槽远离凹槽开口的一侧内壁上固定安装有推杆电机，所述推杆电机的输出轴上焊接有伸缩杆，所述伸缩杆远离推杆电机的一端焊接有凸柱，且凸柱滑动安装在凹槽内，所述凸柱的一端焊接有弧形块，所述凸柱的顶部和底部开设有两个对称设置的放置槽，所述放置槽远离放置槽开口的一侧内壁上焊接有弹簧的一端，所述弹簧的另一端焊接有卡块，且卡块滑动安装在放置槽内，所述安装槽的底部内壁上放置有供料台主体，所述供料台主体的两侧均开设有与凸柱相适配的嵌入槽，所述嵌入槽远离嵌入槽开口的一侧内壁上开设有弧形槽，所述嵌入槽的顶部和底部内壁上均开设有与卡块相适配的卡槽。

优选的，所述凹槽远离凹槽开口的一侧内壁上固定安装有安装座，且安装座靠近凹槽开口的一侧开设有固定槽，所述推杆电机固定安装在固定槽内。

优选的，所述凹槽与嵌入槽的内壁上均开设有滑槽，且凸柱的外侧焊接有滑块，所述凸柱通过滑块和滑槽分别与凹槽和嵌入槽滑动连接。

优选的，所述放置槽的内壁上设有滑轨，且卡块的外侧转动安装有滑轮，所述卡块通过滑轮和滑轨与放置槽滑动连接。

优选的，所述卡块远离弹簧的一端为弧形结构。

优选的，所述安装槽为矩形结构，且供料台主体为矩形结构。

与现有技术相比，本实用新型的有益效果是：通过固定台、安装槽和供料台主体相配合，可以使得供料台主体放置在安装槽内，通过凹槽、推杆电机、伸缩杆、凸柱、弧形块、放置槽、弹簧、卡块、嵌入槽、弧形槽和卡槽相配合，且凸柱与嵌入槽相适配，弧形块与弧形槽相适配，卡块与卡槽相适配，可以使得供料台主体被卡紧并固定在安装槽内。

本实用新型操作简单，把供料台主体放置在安装槽内，在启动推杆电机，使得凸柱卡进嵌入槽内，弧形块卡进弧形槽内，并使得卡块因为弹簧的弹力卡进卡槽内，卡紧并固定住供料台主体，使用方便，体积小且定位速度快，便于固定。

附图说明

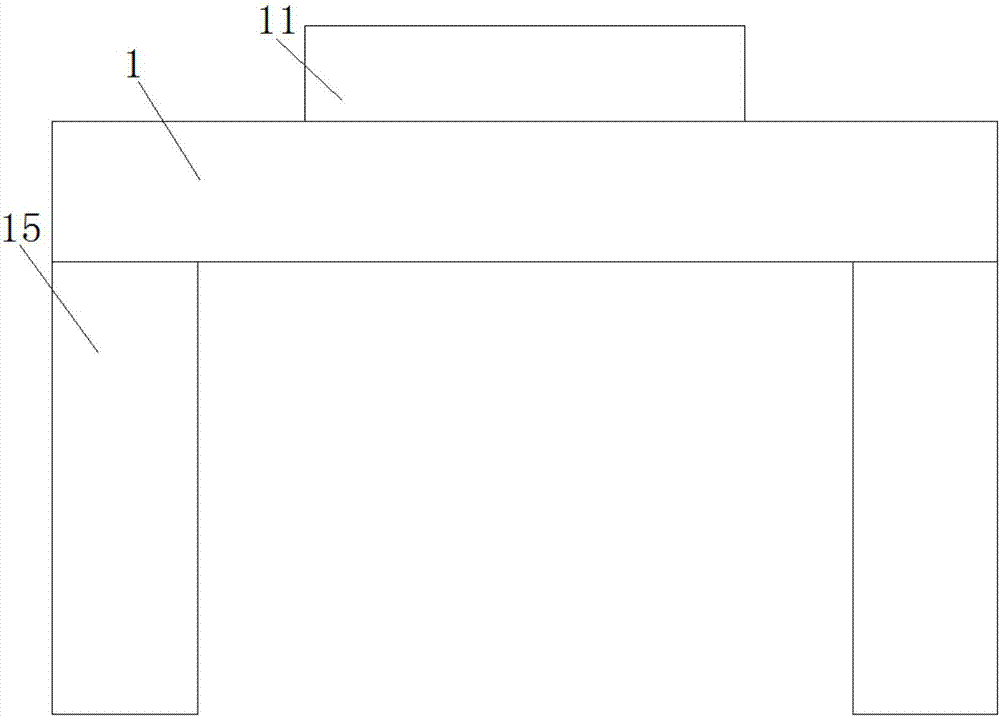

图1为本实用新型提出的一种用于自动冲切机的供料台定位装置的结构示意图；

图2为本实用新型提出的一种用于自动冲切机的供料台定位装置的局部剖视图；

图3为本实用新型提出的一种用于自动冲切机的供料台定位装置的凸柱剖视图。

图中：1固定台、2安装槽、3凹槽、4推杆电机、5伸缩杆、6凸柱、7弧形块、8放置槽、9弹簧、10卡块、11供料台主体、12嵌入槽、13弧形槽、14卡槽、15支撑脚。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种用于自动冲切机的供料台定位装置，包括固定台1，固定台1的底部四角固定安装有支撑脚15，固定台1的顶部中央位置开设有安装槽2，安装槽2的两侧内壁上开设有两个对称设置的凹槽3，凹槽3远离凹槽3开口的一侧内壁上固定安装有推杆电机4，推杆电机4的输出轴上焊接有伸缩杆5，伸缩杆5远离推杆电机4的一端焊接有凸柱6，且凸柱6滑动安装在凹槽3内，凸柱6的一端焊接有弧形块7，凸柱6的顶部和底部开设有两个对称设置的放置槽8，放置槽8远离放置槽8开口的一侧内壁上焊接有弹簧9的一端，弹簧9的另一端焊接有卡块10，且卡块10滑动安装在放置槽8内，安装槽2的底部内壁上放置有供料台主体11，供料台主体11的两侧均开设有与凸柱6相适配的嵌入槽12，嵌入槽12远离嵌入槽12开口的一侧内壁上开设有弧形槽13，嵌入槽12的顶部和底部内壁上均开设有与卡块10相适配的卡槽14，凹槽3远离凹槽3开口的一侧内壁上固定安装有安装座，且安装座靠近凹槽3开口的一侧开设有固定槽，推杆电机4固定安装在固定槽内，凹槽3与嵌入槽12的内壁上均开设有滑槽，且凸柱6的外侧焊接有滑块，凸柱6通过滑块和滑槽分别与凹槽3和嵌入槽12滑动连接，放置槽8的内壁上设有滑轨，且卡块10的外侧转动安装有滑轮，卡块10通过滑轮和滑轨与放置槽8滑动连接，卡块10远离弹簧9的一端为弧形结构，安装槽2为矩形结构，且供料台主体11为矩形结构，推杆电机4的型号为AL01。

工作原理：在对供料台主体11进行夹紧固定时，先把供料台主体11放入安装槽2内，再启动推杆电机4，因为推杆电机4固定安装在凹槽3远离凹槽3开口的一侧内壁上，且推杆电机4的输出轴上焊接有伸缩杆5，伸缩杆5的一端又焊接有凸柱6，凸柱6的一端又焊接有弧形块7，且凸柱6的顶部和底部开设有两个对称设设置的放置槽8，且放置槽8内通过弹簧9连接有滑动安装在放置槽8内的卡块10，供料台主体11靠近凸柱6的两侧又开设有与凸柱6相适配的嵌入槽12，嵌入槽12远离嵌入槽12开口的一侧内壁上又开设有与弧形块7相适配的弧形槽13，嵌入槽12的顶部和底部又开设有与卡块10相适配的卡槽14，所以启动推杆电机4，推杆电机4就会使得伸缩杆5伸长并带动凸柱6向嵌入槽12内移动，直至弧形块7与弧形槽13契合，并使得卡块10卡入卡槽14内完成固定，且凸柱6、弧形块7和卡块10体积小，又是通过推杆电机4进行移动，所以可以快速的进行定位，从而解决了供料台缺乏一个幼小的、快速的定位装置的问题。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
