技术领域

本实用新型涉及电容传声器技术领域，尤其涉及一种电容传声器自动卷边机。

背景技术

电容传声器从机械上来说是录音工作中所用的最简单的形式；它仅有的运动零件是一块极轻的膜片，这块膜片当作电容器的一个电极使用。电容传声器的捡声原理是利用一张极薄的镀金膜，作为电容的一个极，和其相隔零点几毫米，有另外一个固定电极，这样形成一个几P法拉的电容器，薄膜电极跟随声波振动而造成电容的容量变化，形成电信号。现有用于电容传声器的自动卷边机结构简单，使用性能较为单一，通常只方便对特定规格的电容传声器进行固定和卷边处理，灵活性较低，且增加生产成本，存在一定的限制性。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种电容传声器自动卷边机。

为了实现上述目的，本实用新型采用了如下技术方案：

一种电容传声器自动卷边机，包括底座，所述底座的顶端中间位置开设有放置槽，所述放置槽的底端内壁上开设有多个直线排列的调节槽，所述放置槽内部的两侧均滑动安装有两个水平设置的固定板，固定板的顶端设有定位销，且定位销的一端贯穿固定板延伸至调节槽内，两个固定板的顶端分别对应焊接有第一固定架和第二固定架，其中第一固定架和第二固定架的一端均延伸至底座的正上方，第一固定架和第二固定架相靠近的一侧均设有夹板，夹板分别对应与第一固定架和第二固定架之间设有调节机构，其中调节机构包括多个调节杆和支撑杆，调节杆和支撑杆位于同一直线上，支撑杆的一侧开设有固定槽，固定槽的内壁上固定连接有弹簧的一端，弹簧的另一端连接有水平设置的卡板，且卡板与调节杆螺纹连接，所述底座的顶端一侧焊接有竖直设置的第一支撑板，底座的顶端另一侧焊接有竖直设置的第二支撑板，第一支撑板和第二支撑板的顶端连接有水平设置的顶板，顶板的顶端安装有推杆电机，顶板的底端连接有竖直设置的伸缩杆，且伸缩杆的一端与推杆电机的输出轴连接，伸缩杆的另一端安装有卷边压板，且卷边压板位于第一固定架和第二固定架之间的正上方。

优选的，所述第一固定架和第二固定架的竖截面均为L形结构，且第一固定架和第二固定架相对应。

优选的，所述固定槽靠近调节杆的两侧内壁上均设有固定块，其中调节杆的一端通过固定块之间的间隙延伸至固定槽内，且调节杆与固定块滑动连接。

优选的，所述卡板与固定槽的内壁滑动连接，且卡板的宽度大于两个固定块之间的间隙宽度。

优选的，所述两个夹板相靠近的一侧均粘接有橡胶垫。

本实用新型的有益效果是：通过在放置槽内调节两个固定板的位置，并利用定位销进行固定，方便对两个固定架进行大范围的间距调整，配合两个夹板在弹性的作用下压紧电容传声器，带动调节杆在支撑杆内来回移动，不仅固定牢靠，同时对两个夹板进行小范围的间距调整，方便固定不同规格的电容传声器，灵活性较强，有效提高该卷边机的使用质量，降低成本，本实用新型设计合理，操作简单，满足对不同规格的电容传声器卷边，成本低，有效提高该卷边机的使用质量。

附图说明

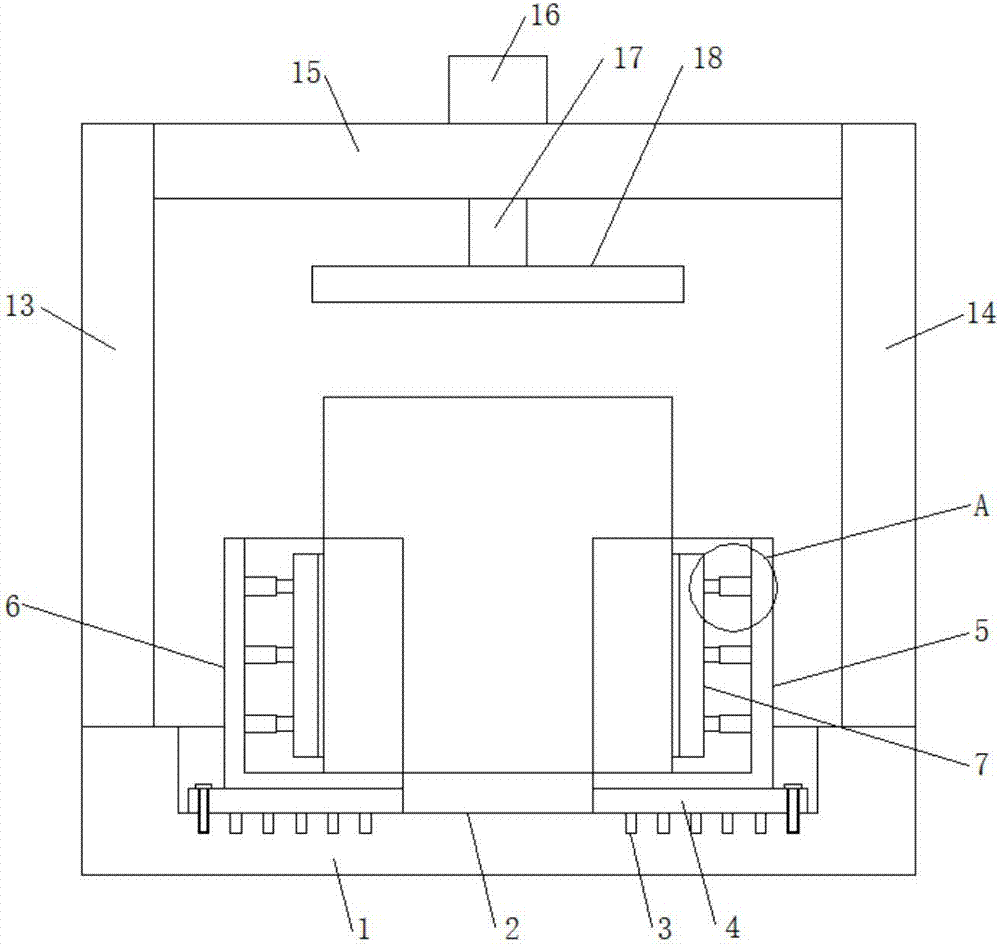

图1为本实用新型提出的一种电容传声器自动卷边机的结构示意图；

图2为本实用新型提出的一种电容传声器自动卷边机的A处放大图。

图中：1底座、2放置槽、3调节槽、4固定板、5第一固定架、6第二固定架、7夹板、8调节杆、9支撑杆、10固定槽、11弹簧、12卡板、13第一支撑板、14第二支撑板、15顶板、16推杆电机、17伸缩杆、18卷边压板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种电容传声器自动卷边机，包括底座1，底座1的顶端中间位置开设有放置槽2，放置槽2的底端内壁上开设有多个直线排列的调节槽3，放置槽2内部的两侧均滑动安装有两个水平设置的固定板4，固定板4的顶端设有定位销，且定位销的一端贯穿固定板4延伸至调节槽3内，两个固定板4的顶端分别对应焊接有第一固定架5和第二固定架6，其中第一固定架5和第二固定架6的一端均延伸至底座1的正上方，第一固定架5和第二固定架6相靠近的一侧均设有夹板7，夹板7分别对应与第一固定架5和第二固定架6之间设有调节机构，其中调节机构包括多个调节杆8和支撑杆9，调节杆8和支撑杆9位于同一直线上，支撑杆9的一侧开设有固定槽10，固定槽10的内壁上固定连接有弹簧11的一端，弹簧11的另一端连接有水平设置的卡板12，且卡板12与调节杆8螺纹连接，底座1的顶端一侧焊接有竖直设置的第一支撑板13，底座1的顶端另一侧焊接有竖直设置的第二支撑板14，第一支撑板13和第二支撑板14的顶端连接有水平设置的顶板15，顶板15的顶端安装有推杆电机16，顶板15的底端连接有竖直设置的伸缩杆17，且伸缩杆17的一端与推杆电机16的输出轴连接，伸缩杆17的另一端安装有卷边压板18，且卷边压板18位于第一固定架5和第二固定架6之间的正上方。

本实施例中，第一固定架5和第二固定架6的竖截面均为L形结构，且第一固定架5和第二固定架6相对应，固定槽10靠近调节杆8的两侧内壁上均设有固定块，其中调节杆8的一端通过固定块之间的间隙延伸至固定槽10内，且调节杆8与固定块滑动连接，卡板12与固定槽10的内壁滑动连接，且卡板12的宽度大于两个固定块之间的间隙宽度，两个夹板7相靠近的一侧均粘接有橡胶垫。

本实施例中，工作时，将电容传声器放置于第一固定架5和第二固定架6之间，通过在放置槽2内调节两个固定板4的位置，并利用定位销贯穿固定板4延伸至调节槽3内进行固定，方便对第一固定架5和第二固定架6进行大范围的间距调整，配合两个夹板7在弹簧11的弹性作用下压紧电容传声器，带动调节杆8在支撑杆内来回移动，不仅固定牢靠，同时对两个夹板7进行小范围的间距调整，方便固定不同规格的电容传声器，灵活性较强，有效提高该卷边机的使用质量，降低成本，利用推杆电机16驱动伸缩杆17上下移动，方便卷边压板18向下压合，对电容传声器进行卷边处理。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
