技术领域

本实用新型涉及换灯器领域，尤其涉及节能灯换灯器。

背景技术

节能灯，又称为省电灯泡、电子灯泡、紧凑型荧光灯及一体式荧光灯，是指将荧光灯与镇流器(安定器)组合成一个整体的照明设备。2008年国家启动“绿色照明”工程，城乡居民和企业使用中标企业节能灯享受一定比例的补助。节能灯的推广意义重大，然而，废旧节能灯对环境的危害也引起了关注。到2012年10月底，节能推广工程有上亿节能灯报废，每只可污染180吨水及五六亩土壤，废旧节能灯的处理和回收问题引起关注。尽管如此，人们对于节能灯的需求仍然在不断增长，尤其是在刚刚来临的2015年，需求量仍然在增加。

在现有的节能灯更换过程中，由于灯的高度较高的原因，常常导致更换时较为不便，为此人们设计了节能灯换灯器，如专利号201520300055.4，然而该结构种绝缘杆与换灯器之间不是活动连接，导致在更换安装不同型号的节能灯时，需要一同进行更换使用，存在成本较高的现象，为此我们设计出了节能灯换灯器来解决以上问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的节能灯换灯器。

为了实现上述目的，本实用新型采用了如下技术方案：

节能灯换灯器，包括绝缘杆，所述绝缘杆的中部设置套杆，所述套杆的两端均连接有伸缩杆，所述伸缩杆另一端的两侧均设置有转动轴，所述转动轴的另一侧转动连接有固定板，所述固定板的中部与伸缩杆的连接处设置有第一弹簧，所述绝缘杆一侧的伸缩杆上设置有第一换灯器，所述绝缘杆的另一侧设置有第二换灯器，所述伸缩杆靠近第一换灯器与第二换灯器的一侧均设置有防滑垫，所述第一换灯器与第二换灯器的底部均设置有安装槽，所述安装槽的内部两侧均设置有固定孔，所述固定孔与固定板相适配，所述第一换灯器与第二换灯器的中部均设置有固定槽，所述第一换灯器的固定槽内设置有均匀分布的第一弹簧片，所述第二换灯器的固定槽内设置有均匀分布的第二弹簧片，所述固定槽的顶部设置有安装环，所述安装环上设置有均匀分布的固定片，所述固定片两两之间连接有第二弹簧。

优选的，所述第一换灯器内部固定槽的直径大于第二换灯器内部固定槽的直径。

优选的，所述第一弹簧片设置有四个，第二弹簧片设置有两个。

优选的，所述套杆的两侧均设置有与伸缩杆相适配的锁紧旋钮。

优选的，所述防滑垫为橡胶材质构成。

优选的，所述固定片为塑料材质构成，所述第一弹簧与第二弹簧的外侧均设置有塑料套。

与现有技术相比，本实用新型的有益效果是：本实用新型中，安装槽的内部两侧均设置有固定孔，固定孔与固定板相适配的设计，有利于方便对第一换灯器或第二换灯器的更换和安装，安装环上设置有均匀分布的固定片，固定片两两之间连接有第二弹簧的设计，有利于在进行安装节能灯时，对不同大小的灯座进行固定，方便安装，第一换灯器的固定槽内设置有均匀分布的第一弹簧片，第二换灯器的固定槽内设置有均匀分布的第二弹簧片的设计，有利于在安装时对节能灯的底部进行固定。该实用新型整体结构简单，能够更换安装不同型号的换灯器，对不同型号的节能灯进行安装，不用更换绝缘杆，更加节约成本。

附图说明

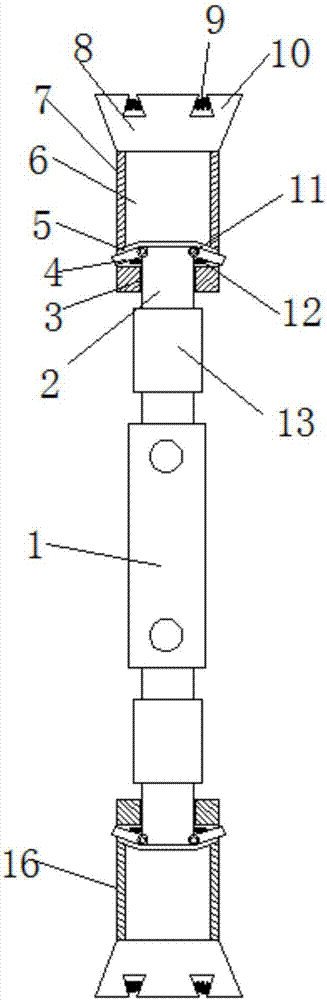

图1为本实用新型提出的节能灯换灯器的结构示意图；

图2为本实用新型提出的节能灯换灯器的第一换灯器的顶视图；

图3为本实用新型提出的节能灯换灯器的第二换灯器的顶视图。

图中：1绝缘杆、2伸缩杆、3安装槽、4固定板、5固定孔、6固定槽、7第一换灯器、8安装环、9第二弹簧、10固定片、11转动轴、12第一弹簧、13防滑垫、14第一弹簧片、15第二弹簧片、16第二换灯器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，节能灯换灯器，包括绝缘杆1，绝缘杆1的中部设置套杆，套杆的两端均连接有伸缩杆2，伸缩杆2另一端的两侧均设置有转动轴11，转动轴11的另一侧转动连接有固定板4，固定板4的中部与伸缩杆2的连接处设置有第一弹簧12，绝缘杆1一侧的伸缩杆2上设置有第一换灯器7，绝缘杆1的另一侧设置有第二换灯器16，伸缩杆2靠近第一换灯器7与第二换灯器16的一侧均设置有防滑垫13，第一换灯器7与第二换灯器16的底部均设置有安装槽3，安装槽3的内部两侧均设置有固定孔5，固定孔5与固定板4相适配，第一换灯器7与第二换灯器16的中部均设置有固定槽6，第一换灯器7的固定槽6内设置有均匀分布的第一弹簧片14，第二换灯器16的固定槽6内设置有均匀分布的第二弹簧片15，固定槽6的顶部设置有安装环8，安装环上设置有均匀分布的固定片10，固定片10两两之间连接有第二弹簧9，第一换灯器7内部固定槽6的直径大于第二换灯器16内部固定槽6的直径，第一弹簧片14设置有四个，第二弹簧片15设置有两个，套杆的两侧均设置有与伸缩杆2相适配的锁紧旋钮，防滑垫13为橡胶材质构成，固定片10为塑料材质构成，第一弹簧12与第二弹簧9的外侧均设置有塑料套。

工作原理：在使用时，通过安装槽3的内部两侧均设置有固定孔5，固定孔5与固定板4相适配的设计，可以方便对第一换灯器7或第二换灯器14的更换和安装，安装环8上设置有均匀分布的固定片10，且固定片10两两之间连接有第二弹簧9的设计，可以在进行安装节能灯时，对不同大小的灯座进行固定，方便安装，第一换灯器7的固定槽6内设置有均匀分布的第一弹簧片14，第二换灯器16的固定槽6内设置有均匀分布的第二弹簧片15的设计，可以在安装时对节能灯的底部进行固定。该实用新型整体结构简单，能够更换安装不同型号的换灯器，对不同型号的节能灯进行安装，不用更换绝缘杆1，更加节约成本。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
