技术领域

本实用新型涉及节能园林路灯技术领域，具体为一种便于维修的LED节能园林路灯。

背景技术

路灯，是道路、街道及公众广场上的发光照明系统。通常在入夜或者天黑时分启动发亮，在黎明之后熄灭。街灯的基本功能是照明，其附加作用可以是艺术作品、地标、路标、电话亭、留言板、信箱、集合地点、广告灯箱等。路灯用在户外，要做到防水及防尘，所以灯具必须密封，密封后灯具内水蒸汽的温度在极端气候情况下超过100度，LED在如此高温的环境内连续工作，LED路灯如果散热没有做好，灯具就极容易坏或光衰严重。路灯将是最大的应用领域，路灯的运用场合广泛，在公园等园林中，为了提供一定的照明，人们在路灯的基础上设计了较小型的适用于园林的园林路灯，使用节能的LED光源，这种LED园林路灯由一个不是很高的灯杆、连接灯板和灯杆的连接杆和安装LED光源组件的灯板等结构组成，而在人们使用中，传统的LED园林路灯在LED光源组件出现问题时，由于往往灯板是通过连接杆固定在灯杆上，其角度不能够调节，而LED光源组件是安装在灯板内，使得人们在通过攀爬人字梯进行检修时，不能够方便的对灯板进行相关检修操作。

实用新型内容

本实用新型的目的在于提供一种便于维修的LED节能园林路灯，具备方便检修维修优点，解决了传统的LED园林路灯在LED光源组件出现问题时，由于往往灯板是通过连接杆固定在灯杆上，其角度不能够调节，而LED光源组件是安装在灯板内，使得人们在通过攀爬人字梯进行检修时，不能够方便的对灯板进行相关检修操作的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于维修的LED节能园林路灯，包括灯杆、连接杆和灯板，灯板固定连接在连接杆的正面，所述灯杆的一侧还固定连接有固定板，所述连接杆的背面还固定连接有半齿轮，所述半齿轮的两侧固定连接有转轴，所述半齿轮通过其两侧的转轴与固定板转动连接，所述灯杆正面对应半齿轮的位置开设有与半齿轮大小相适配的通孔，所述半齿轮的背面经过灯杆正面的通孔啮合连接有齿条，所述齿条的背面固定连接有连接块，所述连接块的底部固定连接有升降杆，所述升降杆的底部活动连接有固定缸，所述固定缸的底部固定连接有底座，所述底座的表面与灯杆的内壁固定连接，所述固定缸的表面固定连接有小缸体，所述小缸体的顶部固定连接有旋转块，所述旋转块的表面活动连接有压动杆。

优选的，所述固定板的数量为两个，且两个固定板以灯杆正面的中线为轴对称，半齿轮通过两个转轴转动连接在两个固定板的相对面之间。

优选的，所述半齿轮表面的各个齿牙均匀分布，且这些齿牙分布在半齿轮的一半表面。

优选的，所述齿条正面齿牙的数量不少于十五个，且各个齿牙均匀分布。

优选的，所述灯杆正面对应压动杆的位置开设有高度与压动杆相适配的矩形通槽，且灯杆的正面对应矩形通槽的位置还活动连接有槽盖。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过设置连接杆的背面固定连接半齿轮，半齿轮的两侧固定连接转轴，半齿轮通过其两侧的转轴与固定板转动连接，半齿轮的背面与齿条啮合连接，实现了当齿条进行上下移动时，通过齿条和半齿轮之间的啮合传动配合，使得半齿轮通过其两侧的转轴在两个固定板之间转动，从而带动连接杆转动，进而使得灯板的角度能够进行调节，通过齿条的背面固定连接连接块，连接块的底部固定连接升降杆，升降杆的底部活动连接固定缸，固定缸的通过底座固定连接在灯杆的内壁，固定缸的表面固定连接小缸体，小缸体的顶部可通过旋转块连接压动杆，人们可通过来回压动压动杆，压动杆作用于小缸体内部的相关结构，使得压力油被挤入固定缸内，从而使得升降杆被推动向上移动，或通过相关操作将固定缸内部的压力油放回，升降杆即可在固定缸的顶部向下运动，从而带动齿条向上或向下移动，通过上述等结构之间的配合，达到了方便控制灯板的角度的效果，从而使得人们在进行检修和维修时能够更加方便的进行。

附图说明

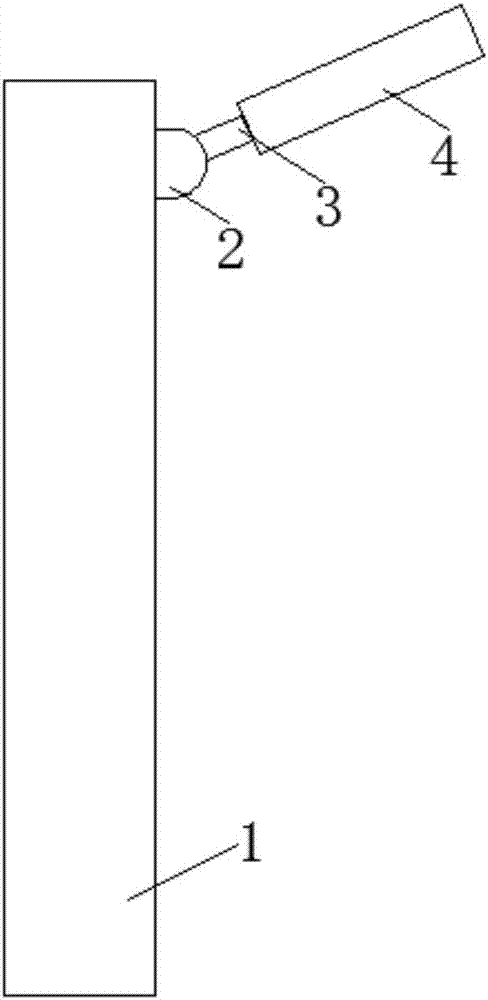

图1为本实用新型结构示意图；

图2为本实用新型侧视图的剖视图；

图3为本实用新型正视图的局部视图；

图4为本实用新型侧视图的剖视图；

图5为本实用新型正视图。

图中：1-灯杆、2-固定板、3-连接杆、4-灯板、5-半齿轮、6-转轴、7-连接块、8-齿条、9-升降杆、10-固定缸、11-底座、12-小缸体、13-旋转块、14-压动杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至5，本实用新型提供一种技术方案：一种便于维修的LED节能园林路灯，包括灯杆1、连接杆3和灯板4，灯杆1的底部固定安装在地面，灯杆1的高度相比于普通路灯，高度低很多，灯板4固定连接在连接杆3的正面，灯板4的内部固定安装LED光源组件，光源组件通过外部电源供电，由于灯板4的位置不是很高，所以常常使用人字梯对灯板4进行维修，灯杆1的一侧还固定连接有固定板2，固定板2的数量为两个，且两个固定板2以灯杆1正面的中线为轴对称，半齿轮5通过两个转轴6转动连接在两个固定板2的相对面之间，使得半齿轮5在工作时更加的稳定，连接杆3的背面还固定连接有半齿轮5，半齿轮5表面的各个齿牙均匀分布，且这些齿牙分布在半齿轮5的一半表面，半齿轮5另一半表面没有齿牙，使得连接杆3与半齿轮5之间的连接更加方便，半齿轮5的两侧固定连接有转轴6，半齿轮5通过其两侧的转轴6与固定板2转动连接，灯杆1正面对应半齿轮5的位置开设有与半齿轮5大小相适配的通孔，半齿轮5的背面经过灯杆1正面的通孔啮合连接有齿条8，齿条8与半齿轮5之间实现啮合传动，齿条8正面齿牙的数量不少于十五个，且各个齿牙均匀分布，使得齿条8与半齿轮5之间的啮合传动更加稳定，齿条8的背面固定连接有连接块7，连接块7的底部固定连接有升降杆9，升降杆9的底部活动连接有固定缸10，升降杆9和固定缸10之间活动连接，升降杆9的底部与固定缸10的内壁密切接触，从而避免漏油，固定缸10的底部固定连接有底座11，底座11的表面与灯杆1的内壁固定连接，固定缸10的表面固定连接有小缸体12，小缸体12的内部与固定缸10连通，小缸体12与固定缸10连通处设有两个通道，用于输油，两个通道分别连接有两个方向不同的单向阀，使得压力油能够被挤入固定缸10的内部和固定缸10内部的压力油能够放出，小缸体12的顶部固定连接有旋转块13，旋转块13的表面活动连接有压动杆14，压动杆14通过旋转块13活动连接在小缸体12的顶部，压动杆14的底部还连接有作用于小缸体12的小活塞，小活塞与小缸体12的内壁活动密闭连接，从而使得压动压动杆14时能够将压力油压入固定缸10的内部，带动升降杆9上升，固定缸10的表面还设有控制通道开闭的放油阀，开启放油阀后，固定缸10内的压力油将被放出，从而使得升降杆9下降，升降杆9升降原理类似与千斤顶，灯杆1正面对应压动杆14的位置开设有高度与压动杆14相适配的矩形通槽，且灯杆1的正面对应矩形通槽的位置还活动连接有槽盖，通过矩形通槽和槽盖，使得方便控制的同时，内部结构能够得到一定的保护。

本实用新型通过设置连接杆3的背面固定连接半齿轮5，半齿轮5的两侧固定连接转轴6，半齿轮5通过其两侧的转轴6与固定板2转动连接，半齿轮5的背面与齿条8啮合连接，实现了当齿条8进行上下移动时，通过齿条8和半齿轮5之间的啮合传动配合，使得半齿轮5通过其两侧的转轴6在两个固定板2之间转动，从而带动连接杆3转动，进而使得灯板4的角度能够进行调节，通过齿条8的背面固定连接连接块7，连接块7的底部固定连接升降杆9，升降杆9的底部活动连接固定缸10，固定缸10的通过底座11固定连接在灯杆1的内壁，固定缸10的表面固定连接小缸体12，小缸体12的顶部可通过旋转块13连接压动杆14，人们可通过来回压动压动杆14，压动杆14作用于小缸体12内部的相关结构，使得压力油被挤入固定缸10内，从而使得升降杆9被推动向上移动，或通过相关操作将固定缸10内部的压力油放回，升降杆9即可在固定缸10的顶部向下运动，从而带动齿条8向上或向下移动。

综上，通过上述等结构之间的配合，达到了方便控制灯板4的角度的效果，从而使得人们在进行检修和维修时能够更加方便的进行，解决了传统的LED园林路灯在LED光源组件出现问题时，由于往往灯板是通过连接杆固定在灯杆上，其角度不能够调节，而LED光源组件是安装在灯板内，使得人们在通过攀爬人字梯进行检修时，不能够方便的对灯板进行相关检修操作的问题。

工作原理：该便于维修的LED节能园林路灯，在人们对灯板4进行相关维修检修工作时，可通过压动杆14控制小缸体12，使得升降杆9在固定缸10的顶部进行上下升降，升降杆9上下移动后将带动连接块7上下移动，从而使得齿条8上下移动，因为齿条8与半齿轮5啮合连接，所以齿条8移动后通过啮合传动，使半齿轮5进行转动，进而使得其表面固定连接的连接杆3转动，连接杆3转动带动灯板4转动，使得灯板4的角度发生改变，可将灯板4调节到方便进行维修操作的角度，从而使得人们能够方便的进行维修工作。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
