技术领域

本实用新型涉及自动冲切机的送料装置技术领域，尤其涉及一种前后风挡饰条自动冲切机用的送料装置。

背景技术

自动冲切机由多个零件构成，现有的注塑件从注塑机注塑成型时，通常是多个不同种类的产品连接在一起的，自动冲切机是对这些不同种类的产品进行冲切，使得这些不同种类的产品从注塑件上面分离。

目前，自动冲切机刚刚冲切好的工件温度太高，取走这些工件比较费力，不及时取走这些工件会影响工件的性能，因此，我们提出了一种前后风挡饰条自动冲切机用的送料装置用于解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种前后风挡饰条自动冲切机用的送料装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种前后风挡饰条自动冲切机用的送料装置，包括送料装置本体，所述送料装置本体包括上侧板和传送带，所述传送带位于上侧板的下方，且上侧板的底部两侧分别焊接有左侧板和右侧板，所述左侧板与右侧板对称设置，且左侧板和右侧板的底部均焊接有U型底座，所述传送带位于U型底座内，且上侧板的底部连接有冲切机，所述冲切机位于左侧板与右侧板之间，且冲切机的底部连接有磨具，所述传送带上连接有铁块，且铁块位于U型底座与传送带之间，所述铁块与磨具活动连接，且铁块上开设有凹槽，所述凹槽内安装有工件，且右侧板上开设有第一长方形通孔，所述第一长方形通孔内滑动安装有滑动杆，且滑动杆的一端焊接有把手，所述滑动杆的另一端焊接有固定块，且固定块的底部焊接有电磁铁，所述电磁铁与工件相吸附，且右侧板上开设有第二长方形通孔，所述第二长方形通孔与第一长方形通孔相连通。

优选的，所述传送带的一侧设有收纳盒，且收纳盒位于左侧板与右侧板之间。

优选的，所述第二长方形通孔的内壁上开设有滑动槽，且滑动槽与第二长方形通孔相适配。

优选的，所述把手上开设有防滑细纹。

优选的，所述滑动杆的两侧设有第一滑轮，第一长方形通孔的内壁上设有第一滑轨，且第一滑轮滑动安装于第一滑轨上。

优选的，所述滑动杆的两侧设有第二滑轮，第二长方形通孔的内壁上设有第二滑轨，且第二滑轮滑动安装于第二滑轨上。

与现有技术相比，本实用新型的有益效果是：通过上侧板、传送带、左侧板、右侧板、U型底座、冲切机和铁块相配合，使得冲切机固定在左侧板与右侧板之间，铁块在传动带上运行并穿过U型底座，通过磨具、铁块和工件相配合，使得磨具生产出来工件，通过第一长方形通孔、滑动杆、把手、固定块、第二长方形通孔和收纳盒相配合，使得电磁铁吸起工件并通过滑动杆在第一长方形通孔和第二长方形通孔内滑动放入收纳盒内。

本实用新型结构简单，安装方便,经济实用，通过传送带、铁块和U型底座，方便铁块的运行并穿过U型底座内，生产出工件，同时通过滑动杆和电磁铁，方便工件的输送，操作过程简便。

附图说明

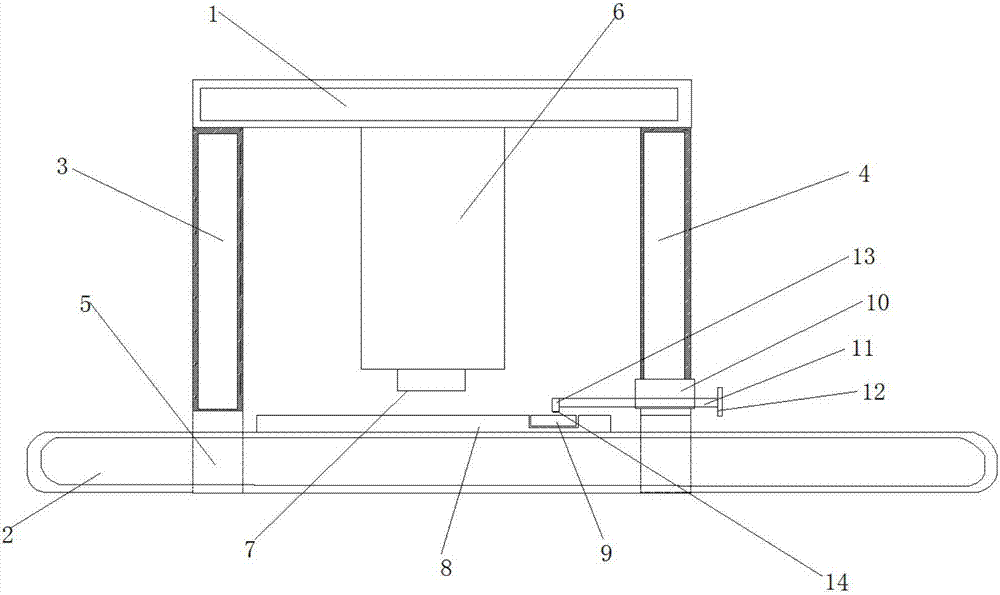

图1为本实用新型提出的一种前后风挡饰条自动冲切机用的送料装置的主视结构示意图；

图2为本实用新型提出的一种前后风挡饰条自动冲切机用的送料装置的侧视结构示意图。

图中：1上侧板、2传送带、3左侧板、4右侧板、5U型底座、6冲切机、7磨具、8铁块、9工件、10第一长方形通孔、11滑动杆、12把手、13固定块、14电磁铁、15第二长方形通孔、16收纳盒。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种前后风挡饰条自动冲切机用的送料装置，包括送料装置本体，送料装置本体包括上侧板1和传送带2，传送带2位于上侧板1的下方，且上侧板1的底部两侧分别焊接有左侧板3和右侧板4，左侧板3与右侧板4对称设置，且左侧板3和右侧板4的底部均焊接有U型底座5，传送带2位于U型底座5内，且上侧板1的底部连接有冲切机6，冲切机6位于左侧板3与右侧板4之间，且冲切机6的底部连接有磨具7，传送带2上连接有铁块8，且铁块8位于U型底座5与传送带2之间，铁块8与磨具7活动连接，且铁块8上开设有凹槽，凹槽内安装有工件9，且右侧板4上开设有第一长方形通孔10，第一长方形通孔10内滑动安装有滑动杆11，且滑动杆11的一端焊接有把手12，滑动杆11的另一端焊接有固定块13，且固定块13的底部焊接有电磁铁14，电磁铁14与工件9相吸附，且右侧板4上开设有第二长方形通孔15，第二长方形通孔15与第一长方形通孔10相连通，通过上侧板1、传送带2、左侧板3、右侧板4、U型底座5、冲切机6和铁块8相配合，使得冲切机6固定在左侧板3与右侧板4之间，铁块8在传动带2上运行并穿过U型底座5，通过磨具7、铁块8和工件9相配合，使得磨具7生产出来工件9，通过第一长方形通孔10、滑动杆11、把手12、固定块13、第二长方形通孔15和收纳盒16相配合，使得电磁铁14吸起工件9并通过滑动杆11在第一长方形通孔10和第二长方形通孔15内滑动放入收纳盒16内，本实用新型结构简单，安装方便,经济实用，通过传送带2、铁块8和U型底座5，方便铁块8的运行并穿过U型底座5内，生产出工件9，同时通过滑动杆11和电磁铁14，方便工件9的输送，操作过程简便，传送带2的一侧设有收纳盒16，且收纳盒16位于左侧板3与右侧板4之间，第二长方形通孔15的内壁上开设有滑动槽，且滑动槽与第二长方形通孔15相适配，把手12上开设有防滑细纹，滑动杆11的两侧设有第一滑轮，第一长方形通孔10的内壁上设有第一滑轨，且第一滑轮滑动安装于第一滑轨上，滑动杆11的两侧设有第二滑轮，第二长方形通孔15的内壁上设有第二滑轨，且第二滑轮滑动安装于第二滑轨上。

工作原理：当冲切机6需要切料时，启动传送带2，在传送带2上放上铁块8，铁块8随着传送带2一起运行，并穿过U型底座5，当铁块8运行至冲切机6的下方时，关闭传送带2，启动冲切机6，冲切机6带动了磨具7，使得磨具7压入铁块8内，使得铁块8上生成了工件9，关闭冲切机6，启动传送带2，传送带2带动铁块8和工件9运行，当工件9运行至脱离磨具7的下方时，关闭传送带2，拉动把手12，把手12带动滑动杆11在第一长方形通孔10和第二长方形通孔15内滑动，当固定块13运行至工件9的上方时，启动电磁铁14，电磁铁14吸住工件9，此时，拉动把手12，使得把手12带动滑动杆11在第一长方形通孔10和第二长方形通孔15内滑动，当工件9运行至收纳盒16的上方时，关闭电磁铁14，工件9掉入收纳盒16内，此时，滑动杆11刚好卡入滑动槽内，此时，启动冲切机6，进行下一轮的操作。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
