技术领域

本实用新型涉及电阻器技术领域，尤其涉及一种电阻器涂装机的拨离头装机构。

背景技术

电阻器在日常生活中一般直接称为电阻。是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的一般是两个引脚，它可限制通过它所连支路的电流大小。阻值不能改变的称为固定电阻器。阻值可变的称为电位器或可变电阻器。理想的电阻器是线性的，即通过电阻器的瞬时电流与外加瞬时电压成正比。用于分压的可变电阻器。在裸露的电阻体上，紧压着一至两个可移金属触点。触点位置确定电阻体任一端与触点间的阻值，电阻器在生产时需要涂装机，但是现有的电阻器涂装机上的拨离头装机构需要维修时，不便于拆卸安装，不能满足用户的使用需求。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种电阻器涂装机的拨离头装机构。

为了实现上述目的，本实用新型采用了如下技术方案：

一种电阻器涂装机的拨离头装机构，包括安装座，所述安装座的顶侧开设有连接槽，所述连接槽内滑动安装有插块，所述连接槽的两侧内壁上均开设有滑动槽，所述滑动槽内滑动安装有滑动杆，所述插块的两侧均开设有定位槽，所述滑动杆的一端延伸至定位槽内并与定位槽滑动连接，所述滑动槽远离定位槽的一侧开设有放置槽，所述放置槽内滑动安装有压动杆，所述压动杆一端延伸至放置槽外，且焊接在滑动槽远离连接槽的一侧内壁上，所述压动杆靠近滑动杆的一端焊接有弹簧，所述弹簧远离压动杆的一端焊接在放置槽靠近定位槽的一侧内壁上，所述安装座的顶侧对称开设有两个L型滑槽，两个L型滑槽分别位于连接槽的两侧；

L型滑槽与滑动槽相连通，所述L型滑槽内滑动安装有按动杆，所述按动杆的顶端延伸至L型滑槽外，且按动杆的底侧转动连接有斜杆，所述斜杆为倾斜设置，且斜杆远离按动杆的一端转动连接在滑动杆的顶侧上，所述插块的顶侧延伸至连接槽外，且焊接有机构本体。

优选的，所述滑动杆的底侧焊接有限位块，所述滑动槽的底侧内壁上开设有限位槽，限位块滑动安装在限位槽内。

优选的，所述按动杆的两侧均焊接有滑块，L型滑槽的两侧内壁上均开设有滑动凹槽，滑块滑动安装在滑动凹槽内。

优选的，所述放置槽的内壁上滚动安装有滚珠，滚珠与压动杆滚动接触。

优选的，所述安装座的两侧均焊接有安装板，安装板上开设有安装孔，安装孔内设有螺栓，安装座通过螺栓固定。

优选的，所述定位槽的内壁上固定安装有金属保护块，金属保护块与滑动杆滑动接触。

与现有技术相比，本实用新型的有益效果是：

通过利用安装座、连接槽、插块、滑动槽、滑动杆、定位槽、放置槽、压动杆、弹簧、L型滑槽、按动杆、斜杆和机构本体的配合使用，使得按动按动杆，按动杆带动斜杆在L型滑槽内转动，斜杆推动滑动杆在滑动槽和定位槽内滑动，使滑动杆的一端滑出定位槽外，然后拉动机构本体，使机构本体上的插块滑出连接槽外，安装机构本体时，首先将机构本体上的插块安装在连接槽内，然后放下按动杆，在弹簧的弹性作用下，将滑动杆的一端推动入定位槽内，对机构本体进行固定，本实用新型结构简单，使用方便，机构本体需要维修时，能够便于拆卸安装，满足用户的使用需求。

附图说明

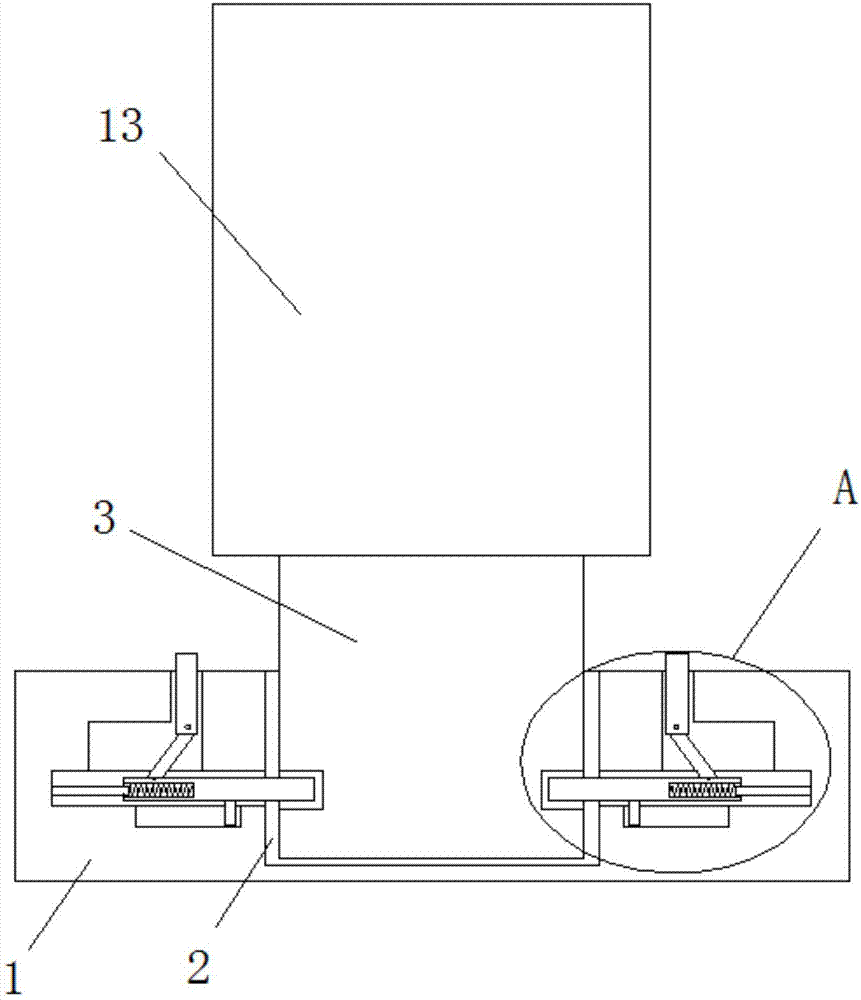

图1为本实用新型提出的一种电阻器涂装机的拨离头装机构的结构示意图；

图2为本实用新型提出的一种电阻器涂装机的拨离头装机构的A部分的放大图。

图中：1安装座、2连接槽、3插块、4滑动槽、5滑动杆、6定位槽、7放置槽、8压动杆、9弹簧、10L型滑槽、11按动杆、12斜杆、13机构本体。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种电阻器涂装机的拨离头装机构，包括安装座1，安装座1的顶侧开设有连接槽2，连接槽2内滑动安装有插块3，连接槽2的两侧内壁上均开设有滑动槽4，滑动槽4内滑动安装有滑动杆5，插块3的两侧均开设有定位槽6，滑动杆5的一端延伸至定位槽6内并与定位槽6滑动连接，滑动槽4远离定位槽6的一侧开设有放置槽7，放置槽7内滑动安装有压动杆8，压动杆8一端延伸至放置槽7外，且焊接在滑动槽4远离连接槽2的一侧内壁上，压动杆8靠近滑动杆5的一端焊接有弹簧9，弹簧9远离压动杆8的一端焊接在放置槽7靠近定位槽6的一侧内壁上，安装座1的顶侧对称开设有两个L型滑槽10，两个L型滑槽10分别位于连接槽2的两侧；

L型滑槽10与滑动槽4相连通，L型滑槽10内滑动安装有按动杆11，按动杆11的顶端延伸至L型滑槽10外，且按动杆11的底侧转动连接有斜杆12，斜杆12为倾斜设置，且斜杆12远离按动杆11的一端转动连接在滑动杆5的顶侧上，插块3的顶侧延伸至连接槽2外，且焊接有机构本体13，通过利用安装座1、连接槽2、插块3、滑动槽4、滑动杆5、定位槽6、放置槽7、压动杆8、弹簧9、L型滑槽10、按动杆11、斜杆12和机构本体13的配合使用，使得按动按动杆11，按动杆11带动斜杆12在L型滑槽10内转动，斜杆12推动滑动杆5在滑动槽4和定位槽6内滑动，使滑动杆5的一端滑出定位槽6外，然后拉动机构本体13，使机构本体13上的插块3滑出连接槽2外，安装机构本体13时，首先将机构本体13上的插块3安装在连接槽2内，然后放下按动杆11，在弹簧9的弹性作用下，将滑动杆5的一端推动入定位槽6内，对机构本体13进行固定，本实用新型结构简单，使用方便，机构本体13需要维修时，能够便于拆卸安装，满足用户的使用需求。

本实用新型中，滑动杆5的底侧焊接有限位块，滑动槽4的底侧内壁上开设有限位槽，限位块滑动安装在限位槽内，按动杆11的两侧均焊接有滑块，L型滑槽10的两侧内壁上均开设有滑动凹槽，滑块滑动安装在滑动凹槽内，放置槽7的内壁上滚动安装有滚珠，滚珠与压动杆8滚动接触，安装座1的两侧均焊接有安装板，安装板上开设有安装孔，安装孔内设有螺栓，安装座1通过螺栓固定，定位槽6的内壁上固定安装有金属保护块，金属保护块与滑动杆5滑动接触，通过利用安装座1、连接槽2、插块3、滑动槽4、滑动杆5、定位槽6、放置槽7、压动杆8、弹簧9、L型滑槽10、按动杆11、斜杆12和机构本体13的配合使用，使得按动按动杆11，按动杆11带动斜杆12在L型滑槽10内转动，斜杆12推动滑动杆5在滑动槽4和定位槽6内滑动，使滑动杆5的一端滑出定位槽6外，然后拉动机构本体13，使机构本体13上的插块3滑出连接槽2外，安装机构本体13时，首先将机构本体13上的插块3安装在连接槽2内，然后放下按动杆11，在弹簧9的弹性作用下，将滑动杆5的一端推动入定位槽6内，对机构本体13进行固定，本实用新型结构简单，使用方便，机构本体13需要维修时，能够便于拆卸安装，满足用户的使用需求。

工作原理：在使用的时候，当需要拆卸机构本体13时，按动按动杆11，按动杆11带动斜杆12在L型滑槽10内转动，斜杆12推动滑动杆5在滑动槽4和定位槽6内滑动，使滑动杆5的一端滑出定位槽6外，在此过程中，滑动杆5压动放置槽7内的弹簧9，使弹簧9发生弹性形变，然后拉动机构本体13，使机构本体13上的插块3滑出连接槽2外，安装机构本体13时，首先将机构本体13上的插块3安装在连接槽2内，然后放下按动杆11，在弹簧9的弹性作用下，将滑动杆5的一端推动入定位槽6内，对机构本体13进行固定，操作简单，满足用户的使用需求。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
