技术领域

本实用新型涉及电感器更换设备技术领域，尤其涉及一种框架式电感器更换设备。

背景技术

电感器是能够把电能转化为磁能而存储起来的元件，电感器的结构类似于变压器，但只有一个绕组，电感器具有一定的电感，它只阻碍电流的变化。

当电感器损坏或失去应有的功能时，就需要对电感器进行更换，现有的更换电感器的设备移动不方便，且不方便固定，所以我们提出了一种框架式电感器更换设备来解决上述提出的问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种框架式电感器更换设备。

为了实现上述目的，本实用新型采用了如下技术方案：

一种框架式电感器更换设备，包括电感器更换设备主体，所述电感器更换设备主体的底部四角均开设有放置槽，所述放置槽的顶部内壁上开设有凹槽，位于同一侧的两个凹槽相互靠近的一侧内壁上开设有同一个第一通孔，所述第一通孔的顶部内壁上开设有第二通孔，所述第二通孔内滑动安装有固定块，所述固定块的底部连接有两个对称设置的丝杆步进电机，两个丝杆步进电机的输出轴上均连接有连接杆，所述连接杆远离丝杆步进电机的一端延伸至凹槽内并焊接有连接轴，所述连接轴的外侧固定套设有齿轮，所述凹槽和放置槽内滑动安装有同一个移动柱，所述移动柱靠近齿轮的一侧设有齿条，且齿条与齿轮相啮合，所述移动柱的底端延伸至电感器更换设备主体的下方并转动安装有车轮，且车轮与放置槽相适配。

优选的，所述第二通孔的两侧内壁上均开设有滑槽，且滑槽的顶部和底部均开设有开口，所述固定块的两侧均焊接有滑块，且固定块通过滑块和滑槽与第二通孔滑动连接。

优选的，所述固定块的一侧底部设有第二通槽，且第二通槽的内壁上设有防滑密封圈，两个丝杆步进电机之间设有焊接在第二通槽顶部内壁上的固定板，且两个丝杆步进电机分别与固定板固定连接，两个丝杆步进电机均通过防滑密封圈与固定块紧密连接，且固定块的顶部焊接有拉杆，所述拉杆位于第二通孔内。

优选的，所述第一通孔内设有对称设置的挡板，且挡板的一侧开设有连通孔，所述连通孔的内壁上焊接有轴承的外圈，且轴承的内圈与连接杆的外侧相焊接，两个连接杆相互靠近的一侧均开设有螺纹槽，所述丝杆步进电机的输出轴与螺纹槽螺纹连接。

优选的，所述移动柱的一侧开设有第一通槽，所述第一通槽的两侧内壁上焊接有同一个转轴，且转轴的外侧转动安装有车轮。

优选的，所述电感器更换设备主体的底部四角还焊接有连接柱，且连接柱的底部焊接有橡皮脚垫。

与现有技术相比，本实用新型的有益效果是：通过电感器更换设备主体、放置槽、凹槽、移动柱、第一通槽、转轴和车轮相配合，电感器更换设备主体可以通过车轮进行移动，通过第一通孔、丝杆步进电机、连接杆、连接轴、齿轮和齿条相配合，且齿轮和齿条相啮合，丝杆步进电机通过齿轮和齿条带动移动柱进行移动，通过第二通孔、滑槽、滑块、拉杆和固定块相配合，使得丝杆步进电机可以被拉杆拉出第二通孔内，便于丝杆步进电机更换。

本实用新型操作简单，通过拉杆可以便于丝杆步进电机更换，通过丝杆步进电机就可以带动连接柱进行升降，从而使得电感器更换设备主体便于移动，便于固定。

附图说明

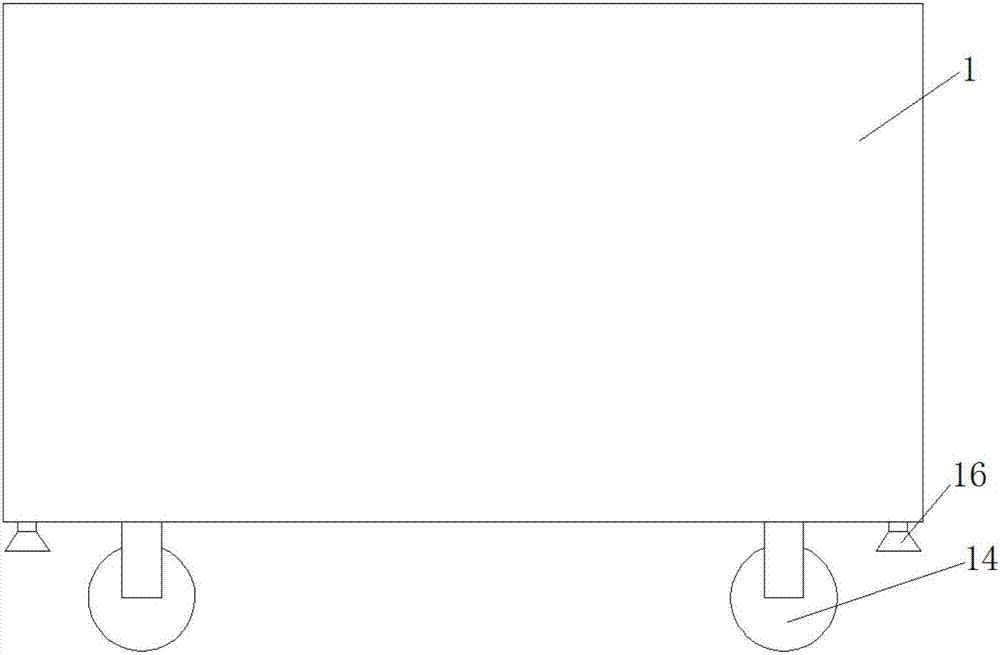

图1为本实用新型提出的一种框架式电感器更换设备的结构示意图；

图2为本实用新型提出的一种框架式电感器更换设备的结构剖视图；

图3为本实用新型提出的一种框架式电感器更换设备的车轮局部侧视图；

图4为本实用新型提出的一种框架式电感器更换设备的A结构示意图。

图中：1电感器更换设备主体、2放置槽、3凹槽、4第一通孔、5第二通孔、6固定块、7丝杆步进电机、8连接杆、9连接轴、10齿轮、11移动柱、12齿条、13第一通槽、14转轴、15车轮、16橡皮脚垫、17挡板、18拉杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，一种框架式电感器更换设备，包括电感器更换设备主体1，电感器更换设备主体1的底部四角均开设有放置槽2，放置槽2的顶部内壁上开设有凹槽3，位于同一侧的两个凹槽3相互靠近的一侧内壁上开设有同一个第一通孔4，第一通孔4的顶部内壁上开设有第二通孔5，第二通孔5内滑动安装有固定块6，固定块6的底部连接有两个对称设置的丝杆步进电机7，两个丝杆步进电机7的输出轴上均连接有连接杆8，连接杆8远离丝杆步进电机7的一端延伸至凹槽3内并焊接有连接轴9，连接轴9的外侧固定套设有齿轮10，凹槽3和放置槽2内滑动安装有同一个移动柱11，移动柱11靠近齿轮10的一侧设有齿条12，且齿条12与齿轮10相啮合，移动柱11的底端延伸至电感器更换设备主体1的下方并转动安装有车轮15，且车轮15与放置槽2相适配，通过电感器更换设备主体1、放置槽2、凹槽3、移动柱11、第一通槽13、转轴14和车轮15相配合，电感器更换设备主体1可以通过车轮15进行移动，通过第一通孔4、丝杆步进电机7、连接杆8、连接轴9、齿轮10和齿条12相配合，且齿轮10和齿条12相啮合，丝杆步进电机7通过齿轮10和齿条12带动移动柱11进行移动，通过第二通孔5、滑槽、滑块、拉杆18和固定块6相配合，使得丝杆步进电机7可以被拉杆18拉出第二通孔5内，便于丝杆步进电机7更换，本实用新型操作简单，通过拉杆18可以便于丝杆步进电机7更换，通过丝杆步进电机7就可以带动连接柱11进行升降，从而使得电感器更换设备主体1便于移动，便于固定。

本实用新型中，第二通孔5的两侧内壁上均开设有滑槽，且滑槽的顶部和底部均开设有开口，固定块6的两侧均焊接有滑块，且固定块6通过滑块和滑槽与第二通孔5滑动连接，固定块6的一侧底部设有第二通槽，且第二通槽的内壁上设有防滑密封圈，两个丝杆步进电机之间设有焊接在第二通槽顶部内壁上的固定板，且两个丝杆步进电机(7)分别与固定板固定连接，两个丝杆步进电机7均通过防滑密封圈与固定块6紧密连接，且固定块6的顶部焊接有拉杆18，拉杆18位于第二通孔5内，第一通孔4内设有对称设置的挡板17，且挡板17的一侧开设有连通孔，连通孔的内壁上焊接有轴承的外圈，且轴承的内圈与连接杆8的外侧相焊接，两个连接杆8相互靠近的一侧均开设有螺纹槽，丝杆步进电机7的输出轴与螺纹槽螺纹连接，移动柱11的一侧开设有第一通槽13，第一通槽13的两侧内壁上焊接有同一个转轴14，且转轴14的外侧转动安装有车轮15，电感器更换设备主体1的底部四角还焊接有连接柱，且连接柱的底部焊接有橡皮脚垫16，通过电感器更换设备主体1、放置槽2、凹槽3、移动柱11、第一通槽13、转轴14和车轮15相配合，电感器更换设备主体1可以通过车轮15进行移动，通过第一通孔4、丝杆步进电机7、连接杆8、连接轴9、齿轮10和齿条12相配合，且齿轮10和齿条12相啮合，丝杆步进电机7通过齿轮10和齿条12带动移动柱11进行移动，通过第二通孔5、滑槽、滑块、拉杆18和固定块6相配合，使得丝杆步进电机7可以被拉杆18拉出第二通孔5内，便于丝杆步进电机7更换，本实用新型操作简单，通过拉杆18可以便于丝杆步进电机7更换，通过丝杆步进电机7就可以带动连接柱11进行升降，从而使得电感器更换设备主体1便于移动，便于固定。

工作原理：当需要对电感器进行更换时，先启动丝杆步进电机7，因为丝杆步进电机7的输出轴上均连接有连接杆8，连接杆8的一端又延伸至凹槽3内并焊接有连接轴9，连接轴9的外侧又固定套设有齿轮10，凹槽3和放置槽2内有滑动安装有同一个移动柱11，移动柱11靠近齿轮8的一侧又设有与齿轮8相啮合的齿条12，所以当丝杆步进电机7启动时，丝杆步进电机7就会带动连接杆8进行旋转，并使得移动柱11向下移动，又因为移动柱11的底部一侧开设有第一通槽13，第一通槽13的两侧内壁上又焊接有同一个转轴14，转轴14的外侧又转动安装有同一个车轮15，所以当移动柱11向下移动时，车轮15就会着地，并使得电感器更换设备主体1可以通过车轮15来进行移动，把电感器更换设备主体1移动到指定位置时，再次启动丝杆步进电机7，使得丝杆步进电机7带动移动柱11上升，直到车轮15完全没入放置槽2内，然后橡皮脚垫16与地面接触，从而固定住电感器更换设备主体1，当丝杆步进电机7需要维修保养时，只需要用手拉动拉杆18，通过拉杆18就可以把两个丝杆步进电机7一起拉出第二通孔5，然后送去维修保养，从而解决了电感器更换设备1移动不便，且不方便固定的问题。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
