技术领域

本实用新型涉及变压器技术领域，尤其涉及一种变压器用的线圈下垫块。

背景技术

随着经济的不断发展，人们的生活水平不断提高，越来越多的家用电器被采购使用，提高了人们的生活水平，同时对电量的需求也越来越大，大量的电力设备被投入使用，变压器是电力设备中非常重要的一种设备，当前的变压器基本都具备线圈下垫块，但是大多数的线圈下垫块设计较为简单，结构固定，不能根据实际安装需求进行高度调节，以适应不同的线圈，给人们带来很大的麻烦，为此我们提出一种变压器用的线圈下垫块，以此来解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种变压器用的线圈下垫块。

为了实现上述目的，本实用新型采用了如下技术方案：

一种变压器用的线圈下垫块，包括底板，所述底板的上方设有下垫块，下垫块的顶部设有线圈，底板的顶部固定安装有两个环型套筒，且底板的顶部开设有两个第一凹槽，两个环型套筒分别覆盖对应的第一凹槽；

环型套筒内滑动安装有顶杆，顶杆的顶端延伸至对应的环型套筒外并固定安装在下垫块的底部，且顶杆的底部开设有螺纹凹槽，螺纹凹槽内螺纹安装有螺杆，螺杆的底端延伸至对应的第一凹槽内并焊接有第一锥型齿轮，两个第一凹槽相互远离的一侧内壁上均开设有第一通孔，第一通孔内滑动安装有转轴，转轴的一端延伸至对应的第一凹槽内并焊接有第二锥型齿轮，第二锥型齿轮与对应的第一锥型齿轮啮合。

优选的，所述第一凹槽的底部内壁上开设有第二凹槽，第二凹槽内转动安装有销轴，销轴的顶端焊接在对应的螺杆的底端。

优选的，所述环型套筒的两侧内壁上均开设有滑槽，滑槽延伸至对应的第一凹槽内，且滑槽内滑动安装有滑块，滑块的一端延伸至对应的环型套筒内并焊接在顶杆上。

优选的，所述滑槽的顶部内壁和底部内壁上固定安装有同一个滑杆，滑块上开设有第二通孔，滑杆滑动安装在对应的第二通孔内。

优选的，所述转轴上开设有环型凹槽，环型凹槽内转动安装有环型卡块，环型卡块固定安装在对应的第一通孔的内壁上。

优选的，所述转轴远离第一凹槽的一端延伸至对应的第一通孔外，且转轴位于对应的第一通孔外的一端焊接有把手。

与现有技术相比，本实用新型的有益效果是：

通过把手、转轴、第一通孔、第二锥型齿轮、第一凹槽、第一锥型齿轮、螺杆和螺纹凹槽相配合，先同时转动两个把手，把手带动转轴在对应的第一通孔内转动，同时转轴带动第二锥型齿轮在对应的第一凹槽内转动，使得第一锥型齿轮被第二锥型齿轮带动在对应的第一凹槽内转动，同时第一锥型齿轮带动螺杆在对应的螺纹凹槽内转动，通过顶杆、环型套筒、滑块、滑槽和下垫块相配合，顶杆被带动在对应的环型套筒内滑动上升或下降，此时顶杆带动两个滑块分别在对应的滑槽内滑动上升或下降，同时两个顶杆带动下垫块上升或下降，使得下垫块的高度被调整。

本实用新型结构简单，操作方便，通过简单的转动动作就能快速的对下垫块的高度进行调节，从而适应不同的安装需求，给人们带来了很大的方便。

附图说明

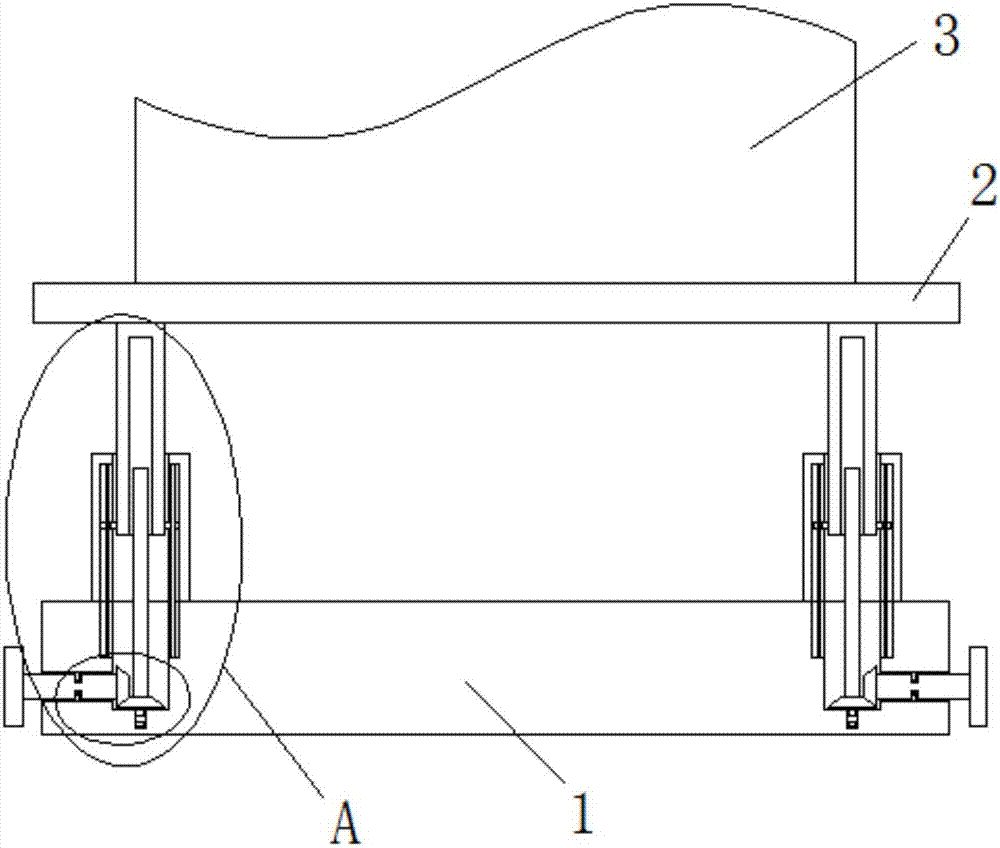

图1为本实用新型提出的一种变压器用的线圈下垫块的结构示意图；

图2为本实用新型提出的一种变压器用的线圈下垫块的A部分的结构示意图；

图3为本实用新型提出的一种变压器用的线圈下垫块的B部分的结构示意图。

图中：1底板、2下垫块、3线圈、4环型套筒、5第一凹槽、6顶杆、7螺纹凹槽、8螺杆、9第一锥型齿轮、10第一通孔、11转轴、12第二锥型齿轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种变压器用的线圈下垫块，包括底板1，底板1的上方设有下垫块2，下垫块2的顶部设有线圈3，底板1的顶部固定安装有两个环型套筒4，且底板1的顶部开设有两个第一凹槽5，两个环型套筒4分别覆盖对应的第一凹槽5；环型套筒4内滑动安装有顶杆6，顶杆6的顶端延伸至对应的环型套筒4外并固定安装在下垫块2的底部，且顶杆6的底部开设有螺纹凹槽7，螺纹凹槽7内螺纹安装有螺杆8，螺杆8的底端延伸至对应的第一凹槽5内并焊接有第一锥型齿轮9，两个第一凹槽5相互远离的一侧内壁上均开设有第一通孔10，第一通孔10内滑动安装有转轴11，转轴11的一端延伸至对应的第一凹槽5内并焊接有第二锥型齿轮12，第二锥型齿轮12与对应的第一锥型齿轮9啮合，通过把手、转轴11、第一通孔10、第二锥型齿轮12、第一凹槽5、第一锥型齿轮9、螺杆8和螺纹凹槽7相配合，先同时转动两个把手，把手带动转轴11在对应的第一通孔10内转动，同时转轴11带动第二锥型齿轮12在对应的第一凹槽5内转动，使得第一锥型齿轮9被第二锥型齿轮12带动在对应的第一凹槽5内转动，同时第一锥型齿轮9带动螺杆8在对应的螺纹凹槽7内转动，通过顶杆6、环型套筒4、滑块、滑槽和下垫块2相配合，顶杆6被带动在对应的环型套筒4内滑动上升或下降，此时顶杆6带动两个滑块分别在对应的滑槽内滑动上升或下降，同时两个顶杆6带动下垫块2上升或下降，使得下垫块2的高度被调整，本实用新型结构简单，操作方便，通过简单的转动动作就能快速的对下垫块2的高度进行调节，从而适应不同的安装需求，给人们带来了很大的方便。

本实用新型中，第一凹槽5的底部内壁上开设有第二凹槽，第二凹槽内转动安装有销轴，销轴的顶端焊接在对应的螺杆8的底端，环型套筒4的两侧内壁上均开设有滑槽，滑槽延伸至对应的第一凹槽5内，且滑槽内滑动安装有滑块，滑块的一端延伸至对应的环型套筒4内并焊接在顶杆6上，滑槽的顶部内壁和底部内壁上固定安装有同一个滑杆，滑块上开设有第二通孔，滑杆滑动安装在对应的第二通孔内，转轴11上开设有环型凹槽，环型凹槽内转动安装有环型卡块，环型卡块固定安装在对应的第一通孔10的内壁上，转轴11远离第一凹槽5的一端延伸至对应的第一通孔10外，且转轴11位于对应的第一通孔10外的一端焊接有把手，通过把手、转轴11、第一通孔10、第二锥型齿轮12、第一凹槽5、第一锥型齿轮9、螺杆8和螺纹凹槽7相配合，先同时转动两个把手，把手带动转轴11在对应的第一通孔10内转动，同时转轴11带动第二锥型齿轮12在对应的第一凹槽5内转动，使得第一锥型齿轮9被第二锥型齿轮12带动在对应的第一凹槽5内转动，同时第一锥型齿轮9带动螺杆8在对应的螺纹凹槽7内转动，通过顶杆6、环型套筒4、滑块、滑槽和下垫块2相配合，顶杆6被带动在对应的环型套筒4内滑动上升或下降，此时顶杆6带动两个滑块分别在对应的滑槽内滑动上升或下降，同时两个顶杆6带动下垫块2上升或下降，使得下垫块2的高度被调整，本实用新型结构简单，操作方便，通过简单的转动动作就能快速的对下垫块2的高度进行调节，从而适应不同的安装需求，给人们带来了很大的方便。

工作原理：使用时，先同时转动两个把手，把手带动转轴11在对应的第一通孔10内转动，同时转轴11带动第二锥型齿轮12在对应的第一凹槽5内转动，使得第一锥型齿轮9被第二锥型齿轮12带动在对应的第一凹槽5内转动，同时第一锥型齿轮9带动螺杆8在对应的螺纹凹槽7内转动，使得顶杆6被带动在对应的环型套筒4内滑动上升或下降，此时顶杆6带动两个滑块分别在对应的滑槽内滑动上升或下降，同时两个顶杆6带动下垫块2上升或下降，使得下垫块2的高度被调整。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
