技术领域

本实用新型涉及LED舞台灯技术领域，尤其涉及一种演出舞台的LED舞台灯。

背景技术

LED中文译为“发光二极管”，顾名思义，发光二极管是一种可以将电能转化为光能的电子器件具有二极管的特性，由于LED的优良特性，LED开始应用在舞台照明领域，LED舞台灯在对舞台进行照明操作时经常需要对LED舞台灯的倾斜角度进行调节，但普通的LED舞台灯大都不便于对自身的倾斜角度进行调节，这将会影响人们的使用，因此我们提出了一种演出舞台的LED舞台灯用于解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种演出舞台的LED舞台灯。

为了实现上述目的，本实用新型采用了如下技术方案：

一种演出舞台的LED舞台灯，包括底座，所述底座的顶部一侧铰接有立柱，所述立柱的底端铰接有安装板，所述安装板的底部固定安装有LED舞台灯本体，所述底座上开设有空腔，所述空腔位于立柱的一侧，所述空腔内滑动安装有滑杆，所述滑杆远离立柱的一侧转动安装有丝杆，所述空腔远离立柱的一侧内壁上开设有螺纹孔，所述丝杆与螺纹孔螺纹连接；

所述底座的底部固定安装有支架，所述支架位于立柱与空腔之间，所述支架远离立柱的一侧焊接有转动杆，所述滑杆的底部啮合有齿轮，所述齿轮转动安装在转动杆上，所述齿轮的一侧转动安装有牵引杆，所述牵引杆的底端与安装板的顶部相铰接。

优选的，所述齿轮的一侧开设有转轴孔，所述转轴孔内转动安装有转轴，所述转轴的一端与转动杆的一侧相焊接。

优选的，所述空腔的底部内壁上开设有通孔，所述齿轮与通孔滑动连接。

优选的，所述滑杆的底部设有齿条，所述齿轮与齿条相啮合。

优选的，所述空腔靠近立柱的一侧内壁上焊接有弹簧，所述弹簧远离立柱的一端与滑杆靠近立柱的一侧相焊接。

优选的，所述丝杆远离立柱的一端焊接有旋钮，所述旋钮位于底座的外侧。

与现有技术相比，本实用新型的有益效果是：通过底座、立柱、安装板、LED舞台灯本体、空腔、滑杆、丝杆、螺纹孔、支架、转动杆、齿轮、牵引杆、通孔和转轴相配合，当需要对LED舞台灯本体的倾斜角度进行调节时，旋动旋钮，旋钮带动丝杆进行转动，丝杆在螺纹孔内进行转动，丝杆带动滑杆在空腔内进行滑动，滑杆通过齿条带动齿轮进行转动，齿轮在转轴上进行转动，齿轮通过牵引杆带动安装板在立柱上进行转动，安装板带动LED舞台灯本体进行转动，能够对LED舞台灯本体的倾斜角度进行调节，方便了人们的使用。

本实用新型结构简单，操作方便，便于对齿轮进行转动，从而便于对LED舞台灯本体的倾斜角度进行调节，有利于人们的使用。

附图说明

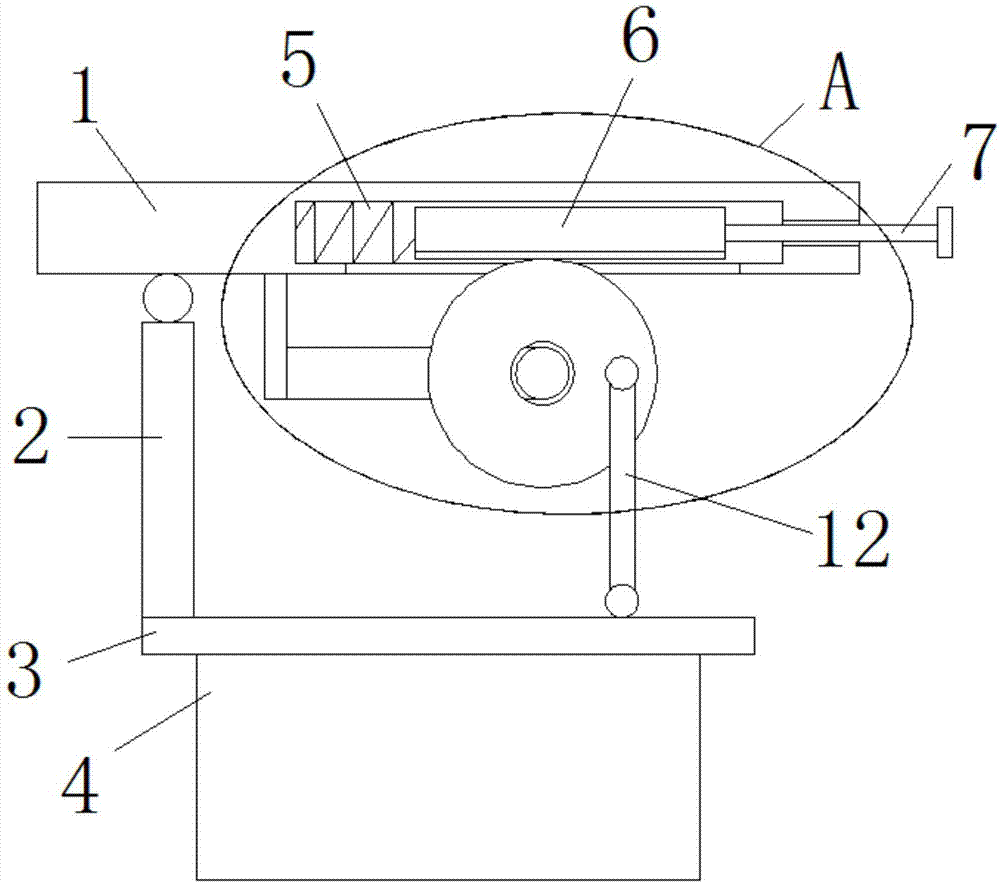

图1为本实用新型提出的一种演出舞台的LED舞台灯的结构示意图；

图2为本实用新型提出的一种演出舞台的LED舞台灯的A部分的剖视结构示意图。

图中：1底座、2立柱、3安装板、4LED舞台灯本体、5空腔、6滑杆、7丝杆、8螺纹孔、9支架、10转动杆、11齿轮、12牵引杆、13通孔、14转轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种演出舞台的LED舞台灯，包括底座1，底座1的顶部一侧铰接有立柱2，立柱2的底端铰接有安装板3，安装板3的底部固定安装有LED舞台灯本体4，底座1上开设有空腔5，空腔5位于立柱2的一侧，空腔5内滑动安装有滑杆6，滑杆6远离立柱2的一侧转动安装有丝杆7，空腔5远离立柱2的一侧内壁上开设有螺纹孔8，丝杆7与螺纹孔8螺纹连接；底座1的底部固定安装有支架9，支架9位于立柱2与空腔5之间，支架9远离立柱2的一侧焊接有转动杆10，滑杆6的底部啮合有齿轮11，齿轮11转动安装在转动杆10上，齿轮11的一侧转动安装有牵引杆12，牵引杆12的底端与安装板3的顶部相铰接，通过底座1、立柱2、安装板3、LED舞台灯本体4、空腔5、滑杆6、丝杆7、螺纹孔8、支架9、转动杆10、齿轮11、牵引杆12、通孔13和转轴14相配合，当需要对LED舞台灯本体4的倾斜角度进行调节时，旋动旋钮，旋钮带动丝杆7进行转动，丝杆7在螺纹孔8内进行转动，丝杆7带动滑杆6在空腔5内进行滑动，滑杆6通过齿条带动齿轮11进行转动，齿轮11在转轴14上进行转动，齿轮11通过牵引杆12带动安装板3在立柱2上进行转动，安装板3带动LED舞台灯本体4进行转动，能够对LED舞台灯本体4的倾斜角度进行调节，方便了人们的使用，本实用新型结构简单，操作方便，便于对齿轮11进行转动，从而便于对LED舞台灯本体4的倾斜角度进行调节，有利于人们的使用。

本实用新型中，齿轮11的一侧开设有转轴孔，转轴孔内转动安装有转轴14，转轴14的一端与转动杆10的一侧相焊接，空腔5的底部内壁上开设有通孔13，齿轮11与通孔13滑动连接，滑杆6的底部设有齿条，齿轮11与齿条相啮合，空腔5靠近立柱2的一侧内壁上焊接有弹簧，弹簧远离立柱2的一端与滑杆6靠近立柱2的一侧相焊接，丝杆7远离立柱2的一端焊接有旋钮，旋钮位于底座1的外侧，通过底座1、立柱2、安装板3、LED舞台灯本体4、空腔5、滑杆6、丝杆7、螺纹孔8、支架9、转动杆10、齿轮11、牵引杆12、通孔13和转轴14相配合，当需要对LED舞台灯本体4的倾斜角度进行调节时，旋动旋钮，旋钮带动丝杆7进行转动，丝杆7在螺纹孔8内进行转动，丝杆7带动滑杆6在空腔5内进行滑动，滑杆6通过齿条带动齿轮11进行转动，齿轮11在转轴14上进行转动，齿轮11通过牵引杆12带动安装板3在立柱2上进行转动，安装板3带动LED舞台灯本体4进行转动，能够对LED舞台灯本体4的倾斜角度进行调节，方便了人们的使用，本实用新型结构简单，操作方便，便于对齿轮11进行转动，从而便于对LED舞台灯本体4的倾斜角度进行调节，有利于人们的使用。

工作原理：使用中，当需要对LED舞台灯本体4的倾斜角度进行调节时，旋动旋钮，旋钮带动丝杆7进行转动，丝杆7在螺纹孔8内进行转动，此时丝杆7带动滑杆6在空腔5内进行滑动，滑杆6通过齿条带动齿轮11进行转动，齿轮11在转轴14上进行转动，齿轮11通过牵引杆12带动安装板3在立柱2上进行转动，安装板3带动LED舞台灯本体4进行转动，从而能够对LED舞台灯本体4的倾斜角度进行调节，方便了人们的使用。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
