技术领域

本实用新型涉及自动化机械技术领域，尤其涉及一种光伏玻璃板自动上料机用的夹纸机构。

背景技术

现在的夹纸机构被广泛的用于机械化生产当中，随着科技的进步，人们对它的要求越来越高。

现在的上料机用的夹纸机构结构比较固定，不便于进行升降，且不便于拆装，在设备故障时，不便于维修或者更换，因此，我们提出了一种光伏玻璃板自动上料机用的夹纸机构，用来解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种光伏玻璃板自动上料机用的夹纸机构。

为了实现上述目的，本实用新型采用了如下技术方案：

一种光伏玻璃板自动上料机用的夹纸机构，包括工作台，所述工作台的顶部开设有工作槽，所述工作槽的两侧内壁上均开设有安装槽，安装槽的顶部内壁上焊接有第一弹簧，且第一弹簧的底端焊接有减震块，减震块位于安装槽内，所述安装槽的底部内壁上开设有放置槽，放置槽远离放置槽开口的一侧内壁上焊接有第一伸缩电机，第一伸缩电机的输出轴上焊接有承载板，承载板位于安装槽内，所述承载板的顶部安装有第二伸缩电机，第二伸缩电机位于减震块的下方，第二伸缩电机的输出轴上焊接有连接杆，连接杆远离第二伸缩电机的一端位于工作槽内，且连接杆远离第二伸缩电机的一端焊接有夹持板，夹持板远离连接杆的一侧焊接有夹持块，所述第二伸缩电机远离连接杆的一侧焊接有支撑柱，支撑柱远离第二伸缩电机的一端焊接有滑块，所述安装槽远离安装槽开口的一侧内壁上开设有滑动槽，滑块滑动安装于滑动槽内，所述承载板的顶部开设有固定槽，固定槽的两侧内壁上均开设有滑槽，两个滑槽远离滑槽开口的一侧内壁上均焊接有第二弹簧，第二弹簧的一端焊接有卡块，两个卡块相互远离的一端焊接有移动杆，滑槽远离滑槽开口的一侧内壁上开设有移动槽，移动杆活动安装于移动槽内，移动杆远离卡块的一端延伸至承载板的上方，所述承载板的顶部两侧均固定安装有第三伸缩电机，两个第三伸缩电机分别位于第二伸缩电机的两侧，所述第二伸缩电机的底部焊接有固定块，固定块与固定槽相卡装，固定块的两侧均开设有卡槽，卡块与卡槽相卡装。

优选的，所述减震块为矩形结构，且第二伸缩电机为矩形结构，减震块与第二伸缩电机相配合。

优选的，所述第一伸缩电机的输出轴与第二电机的输出轴的夹角呈90°设置。

优选的，所述夹持块为矩形结构，且夹持块垂直设置于工作槽内。

优选的，所述滑动槽为矩型槽，滑块为矩型块，移动杆与移动槽均为L型结构。

本实用新型的有益效果：通过第一伸缩电机、第二伸缩电机、支撑柱、滑块、连接杆和承载板相配合，能够便于对夹持板进行调节，通过第二弹簧、卡块、移动杆、移动槽、第三伸缩电机、卡槽和固定块相配合，能够便于对第二伸缩电机进行拆装，本实用新型的夹持板能够进行升降，便于对第二伸缩电机进行拆装，方便维修或更换，结构简单，使用方便。

附图说明

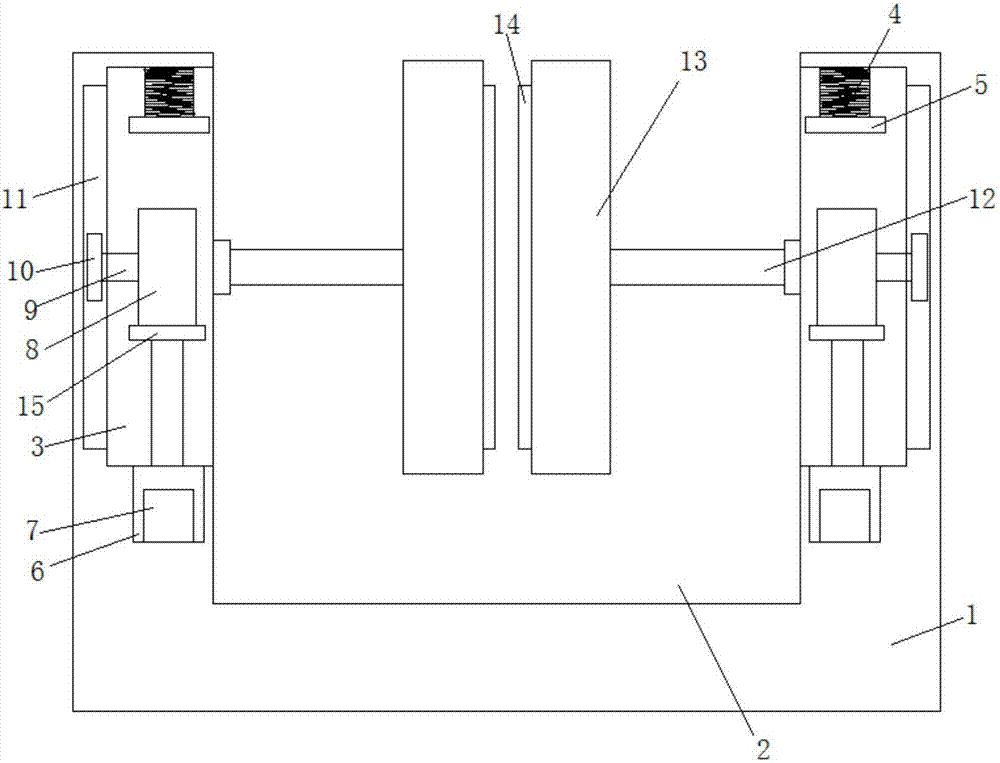

图1为本实用新型提出的一种光伏玻璃板自动上料机用的夹纸机构的主视结构示意图；

图2为本实用新型提出的一种光伏玻璃板自动上料机用的夹纸机构的俯视结构示意图；

图3为本实用新型提出的一种光伏玻璃板自动上料机用的夹纸机构的部分剖视结构示意图。

图中：1工作台、2工作槽、3安装槽、4第一弹簧、5减震块、6放置槽、7第一伸缩电机、8第二伸缩电机、9支撑柱、10滑块、11滑动槽、12连接杆、13夹持板、14夹持块、15承载板、16固定槽、17滑槽、18第二弹簧、19卡块、20移动杆、21移动槽、22第三伸缩电机、23卡槽、24固定块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种光伏玻璃板自动上料机用的夹纸机构，包括工作台1，工作台1的顶部开设有工作槽2，工作槽2的两侧内壁上均开设有安装槽3，安装槽3的顶部内壁上焊接有第一弹簧4，且第一弹簧4的底端焊接有减震块5，减震块5位于安装槽3内，安装槽3的底部内壁上开设有放置槽6，放置槽6远离放置槽6开口的一侧内壁上焊接有第一伸缩电机7，第一伸缩电机7的输出轴上焊接有承载板15，承载板15位于安装槽3内，承载板15的顶部安装有第二伸缩电机8，第二伸缩电机8位于减震块5的下方，第二伸缩电机8的输出轴上焊接有连接杆12，连接杆12远离第二伸缩电机8的一端位于工作槽2内，且连接杆12远离第二伸缩电机8的一端焊接有夹持板13，夹持板13远离连接杆12的一侧焊接有夹持块14，第二伸缩电机8远离连接杆12的一侧焊接有支撑柱9，支撑柱9远离第二伸缩电机8的一端焊接有滑块10，安装槽3远离安装槽3开口的一侧内壁上开设有滑动槽11，滑块10滑动安装于滑动槽11内，承载板15的顶部开设有固定槽16，固定槽16的两侧内壁上均开设有滑槽17，两个滑槽17远离滑槽17开口的一侧内壁上均焊接有第二弹簧18，第二弹簧18的一端焊接有卡块19，两个卡块19相互远离的一端焊接有移动杆20，滑槽17远离滑槽17开口的一侧内壁上开设有移动槽21，移动杆20活动安装于移动槽21内，移动杆20远离卡块19的一端延伸至承载板15的上方，承载板15的顶部两侧均固定安装有第三伸缩电机22，两个第三伸缩电机22分别位于第二伸缩电机8的两侧，第二伸缩电机8的底部焊接有固定块24，固定块24与固定槽16相卡装，固定块24的两侧均开设有卡槽23，卡块19与卡槽23相卡装，通过第一伸缩电机7、第二伸缩电机8、支撑柱9、滑块10、连接杆12和承载板15相配合，能够便于对夹持板13进行调节，通过第二弹簧18、卡块19、移动杆20、移动槽21、第三伸缩电机22、卡槽23和固定块24相配合，能够便于对第二伸缩电机8进行拆装，本实用新型的夹持板13能够进行升降，便于对第二伸缩电机8进行拆装，方便维修或更换，结构简单，使用方便。

本实用新型中，减震块5为矩形结构，且第二伸缩电机8为矩形结构，减震块5与第二伸缩电机8相配合，第一伸缩电机7的输出轴与第二电机8的输出轴的夹角呈90°设置，夹持块14为矩形结构，且夹持块14垂直设置于工作槽2内，滑动槽11为矩型槽，滑块10为矩型块，移动杆20与移动槽21均为L型结构，通过第一伸缩电机7、第二伸缩电机8、支撑柱9、滑块10、连接杆12和承载板15相配合，能够便于对夹持板13进行调节，通过第二弹簧18、卡块19、移动杆20、移动槽21、第三伸缩电机22、卡槽23和固定块24相配合，能够便于对第二伸缩电机8进行拆装，本实用新型的夹持板13能够进行升降，便于对第二伸缩电机8进行拆装，方便维修或更换，结构简单，使用方便。

工作原理：工作时，打开第二伸缩电机8，通过与第二伸缩电机8输出轴焊接的连接杆12带动夹持板13对纸张进行夹持，由于夹持板13上焊接有夹持块14，所以夹持块14对纸张进行夹持时更方便，这时可打开放置槽6，通过放置槽6的输出轴焊接的承载板15推动第二伸缩电机8进行移动，当第二伸缩电机8接触到减震块5时，会挤压减震块5，由于减震块5与第一弹簧4焊接固定，第二伸缩电机8挤压减震块5的力，会通过第一弹簧4的收缩减缓掉，便于减缓碰撞力，拆卸时，打开第三伸缩电机22，通过与第三伸缩电机22输出轴焊接固定的移动杆20拉动卡块19移动，这时卡块19会挤压第二弹簧18，使第二弹簧18收缩，当卡块19脱离卡槽23时，即可完成拆卸，安装时，打开第三伸缩电机22，通过第三伸缩电机22使卡块19收缩，这时将固定块24放入固定槽16内，通过第二伸缩电机22使移动杆20推动卡块19移动，当卡块19卡入卡槽23时，即可完成安装。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
